直插式红色发光二极管结构设计

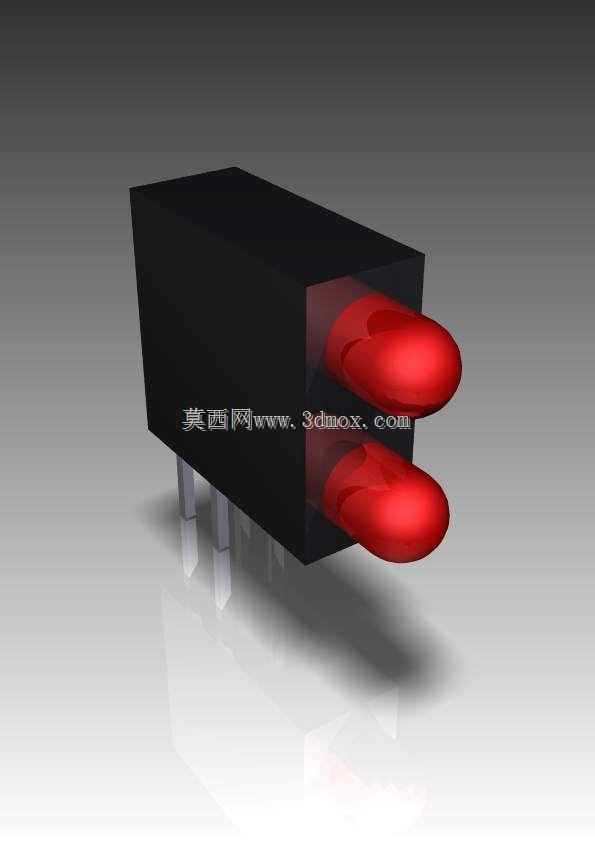

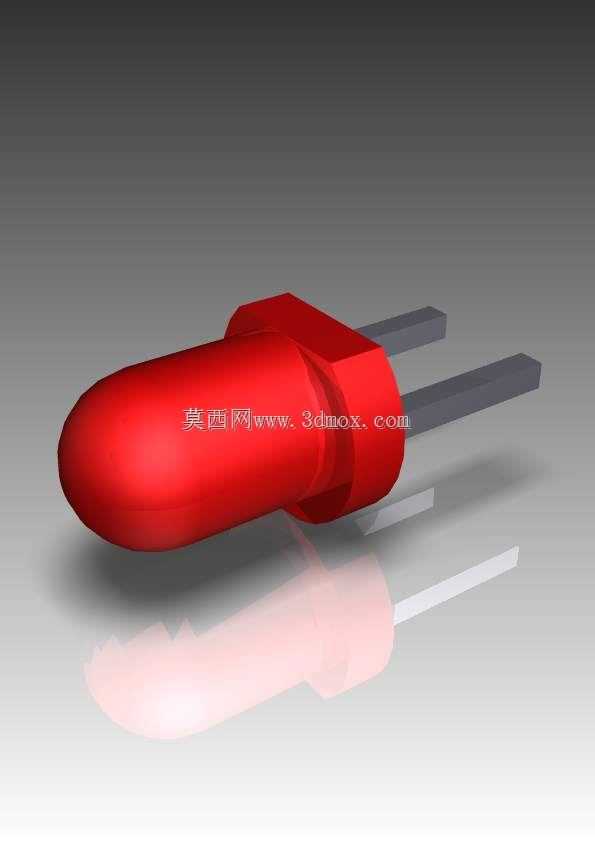

　　直插式发光二极管是电子电路中最常用的光指示类分立器件，这款红色封装的直插LED，在工业控制、消费电子、仪器仪表领域应用极广，从设备面板的电源状态指示、信号通路告警，到小型家电的功能档位提示、玩具类产品的光效输出，都能见到这类元件的身影。

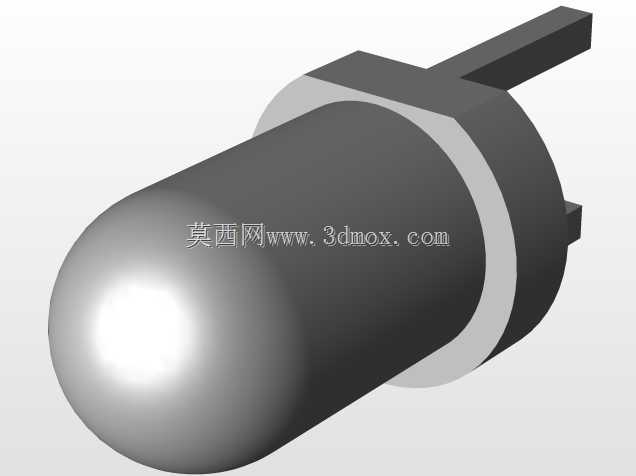

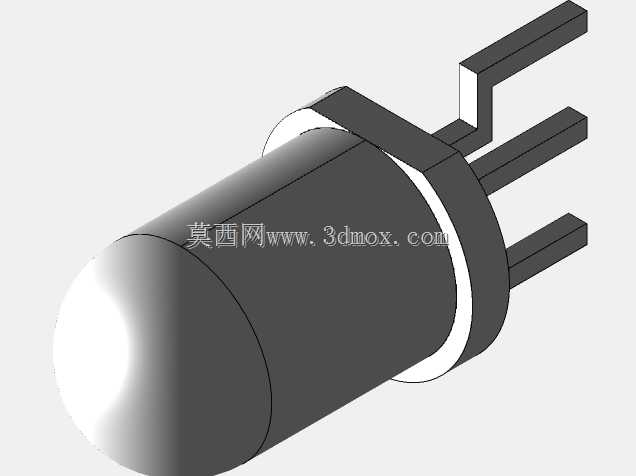

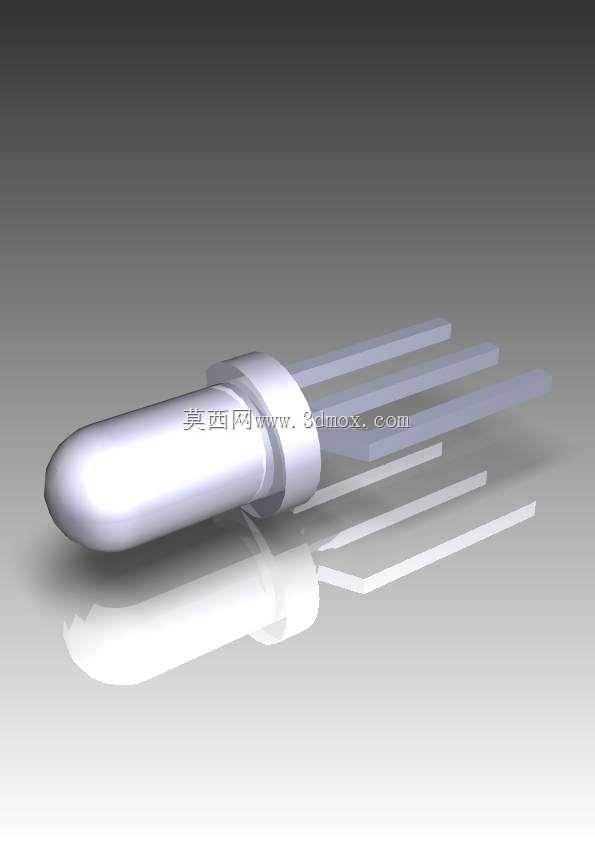

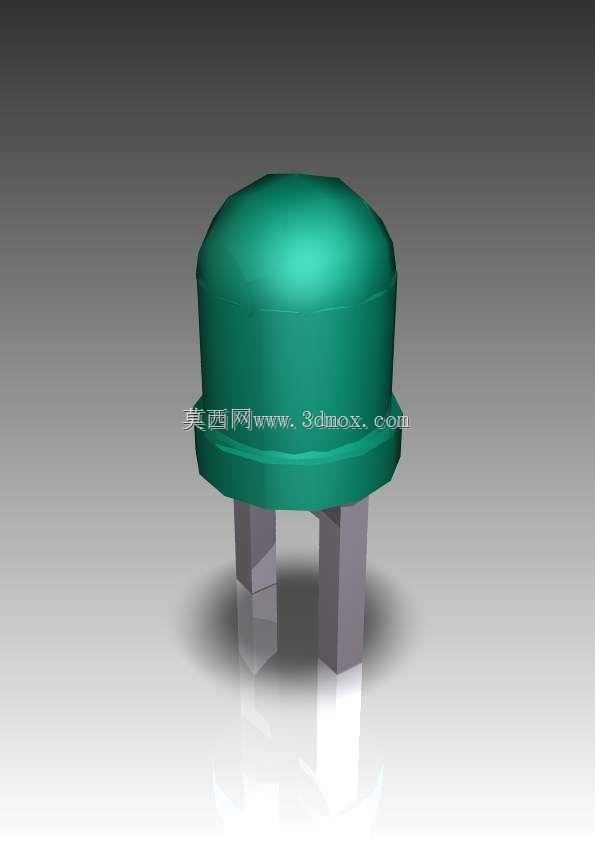

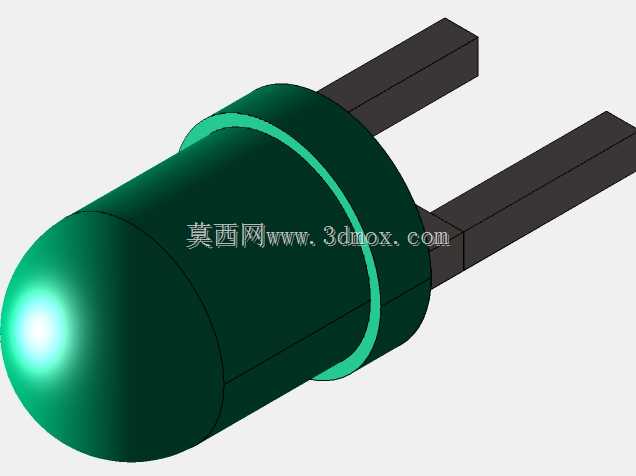

　　从实际使用场景来看，这类元件的设计首先要兼顾PCB插装的适配性，两根平行引出的引脚采用标准2.54mm间距设计，刚好匹配通用万用板、量产PCB的标准焊盘孔位，引脚长度预留了足够的波峰焊、手工焊接的吃锡余量，安装时不需要额外修剪引脚就能适配多数板卡的安装高度要求。椭圆柱形的红色环氧封装本体，一方面是作为半导体发光芯片的保护结构，把内部的键合金丝、发光芯片完全密封在环氧树脂内部，隔绝外界潮气、粉尘对芯片的侵蚀，提升元件的环境耐受能力；另一方面红色的封装材质本身可以起到滤光作用，让芯片发出的红光显色更均匀，同时封装头部的圆弧曲面做了类似凸透镜的光学设计，能够把芯片发出的光线做适度汇聚，提升正面方向的发光亮度，兼顾大角度可视范围和正面指示清晰度。

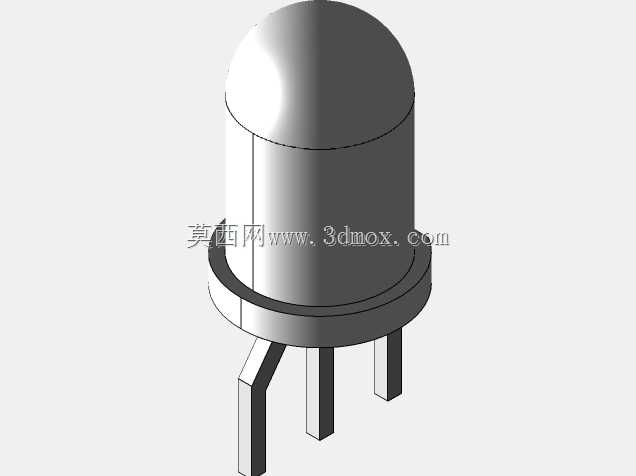

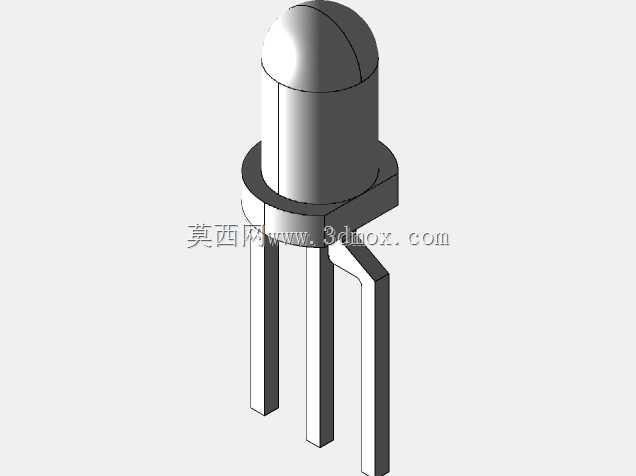

　　设计过程中需要重点考量几个工程边界：首先是封装本体的外径控制在5mm标准尺寸，刚好适配市面通用的LED灯座、面板安装卡扣的尺寸公差，不需要额外定制安装配件就能直接装配到设备面板的预留开孔中；引脚的直径采用0.5mm的标准线径，既保证了插装时的结构强度，不会因为轻微外力就出现引脚弯折变形，也能在焊接时让焊锡顺着引脚充分浸润焊盘，避免虚焊问题。封装尾部和引脚衔接的位置做了锥形过渡结构，能够分散引脚受到外力时的应力，避免引脚从封装根部断裂，提升元件在震动工况下的使用可靠性。

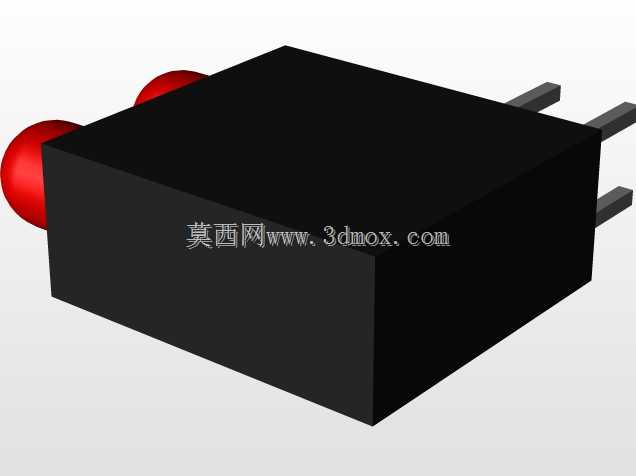

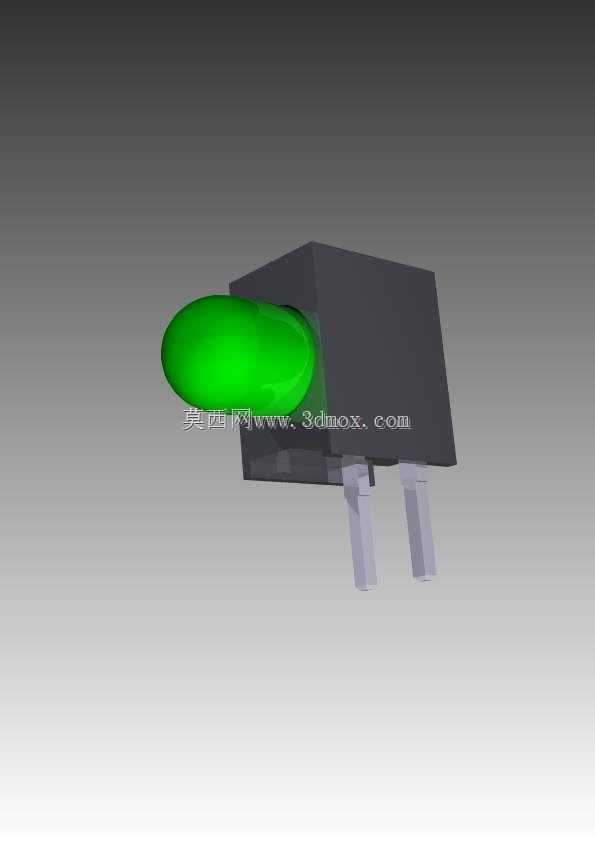

　　这类元件在电路设计选型时，通常只需要预留对应的焊盘位置和安装高度空间，不需要额外设计复杂的固定结构，依靠焊锡的固定力就足够满足常规使用场景的固定需求，如果是在高震动的工业设备上使用，也可以搭配配套的LED灯座做二次固定，进一步提升连接可靠性。环氧封装的耐温范围能够适配常规波峰焊的温度曲线，不会因为焊接高温出现封装变形、透光率下降的问题。
