字符型液晶显示模组结构设计

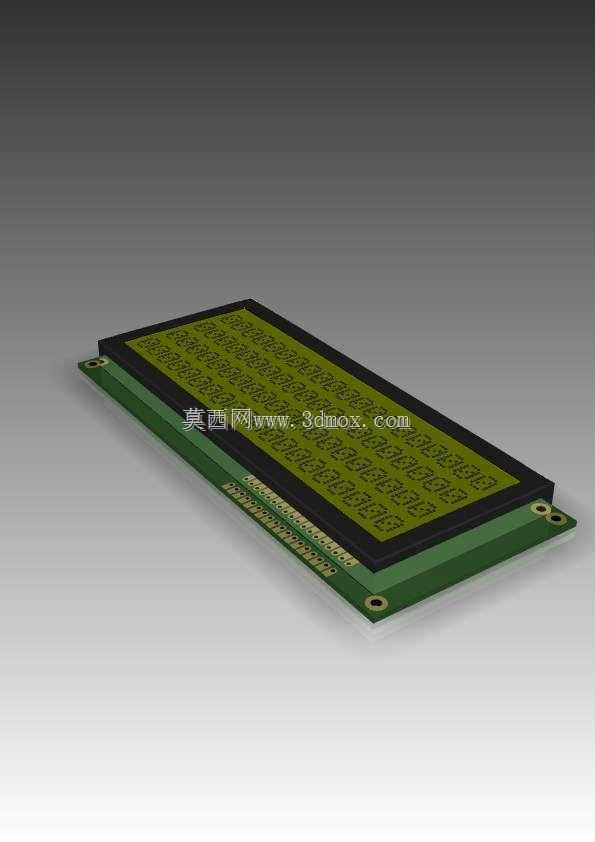

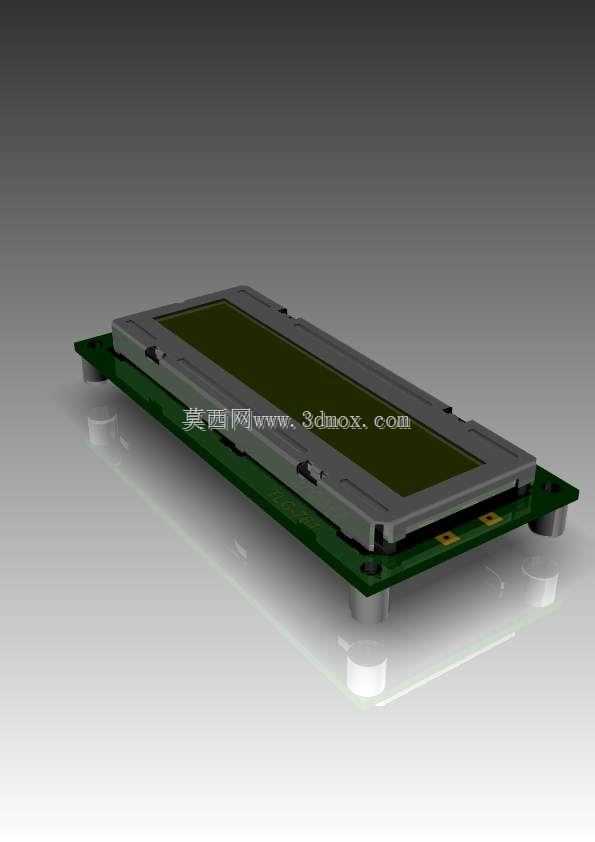

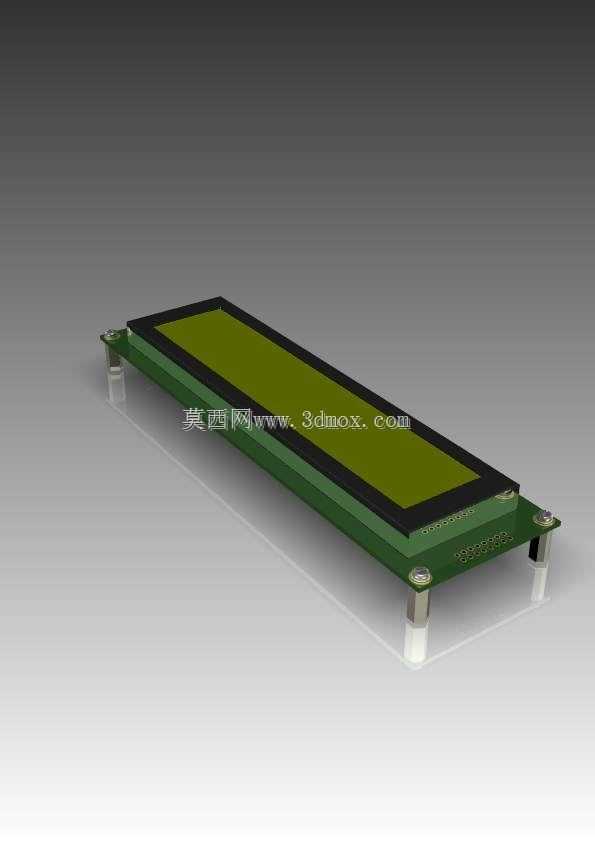

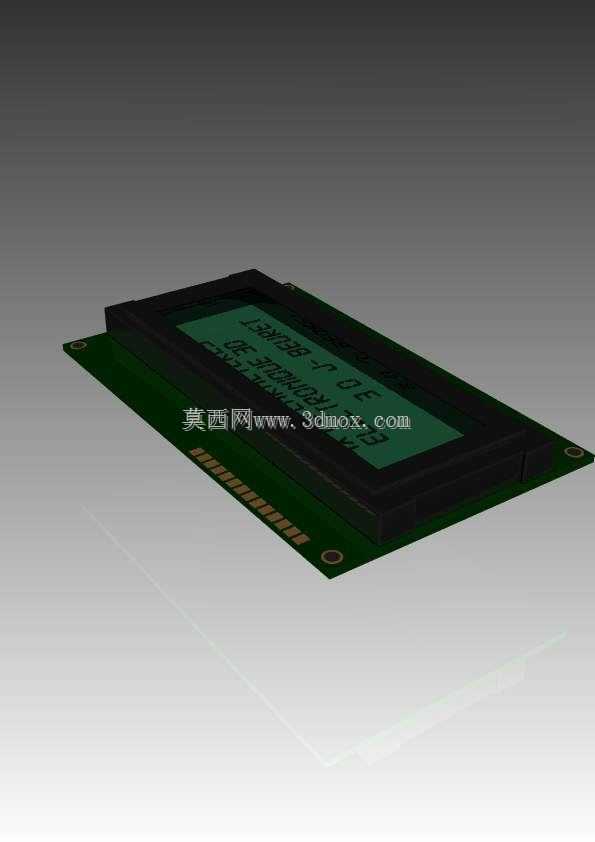

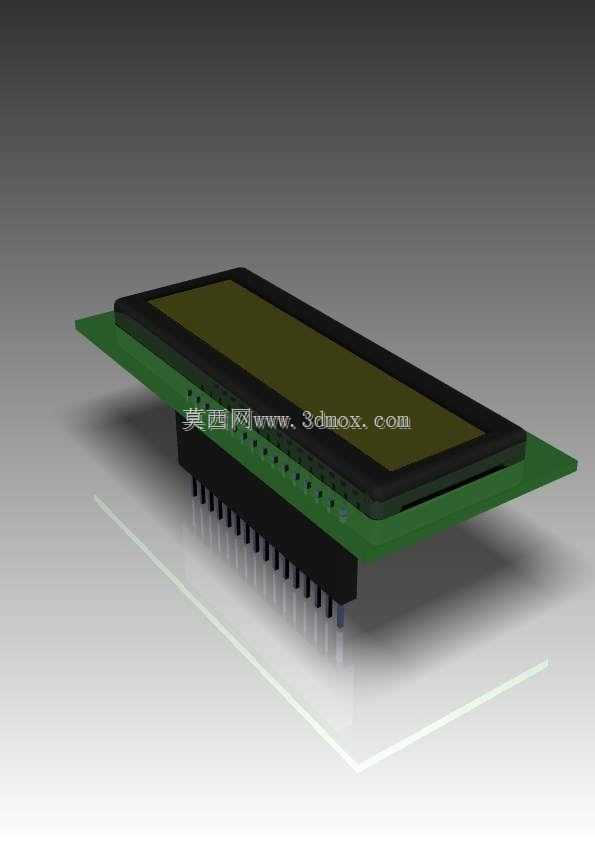

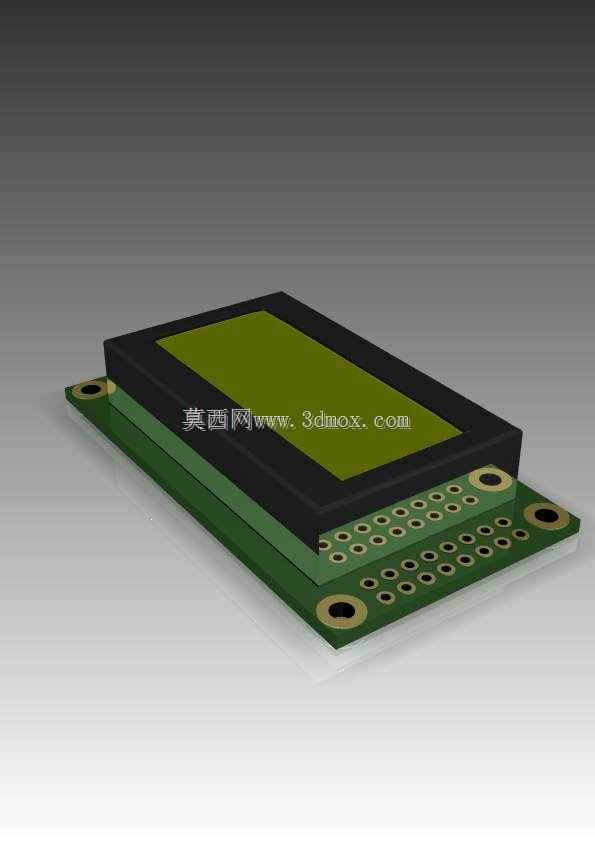

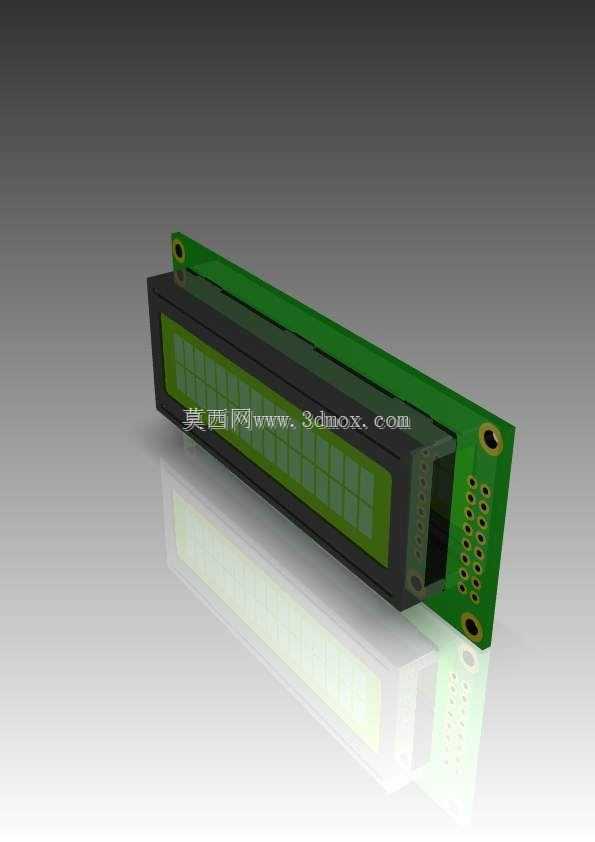

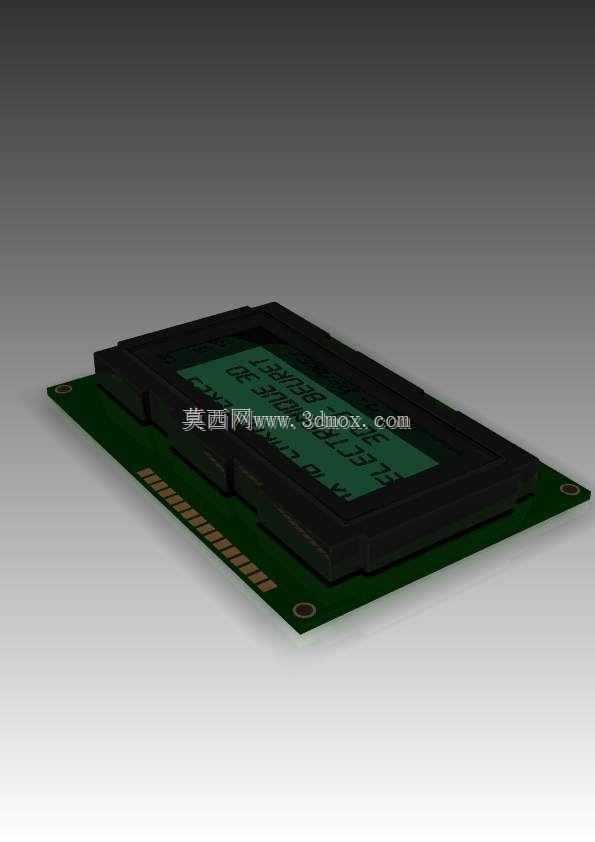

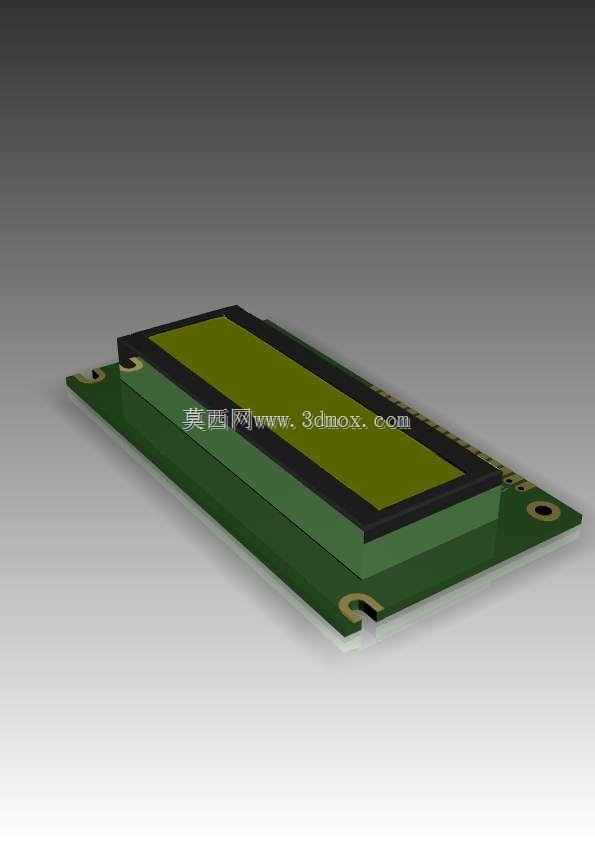

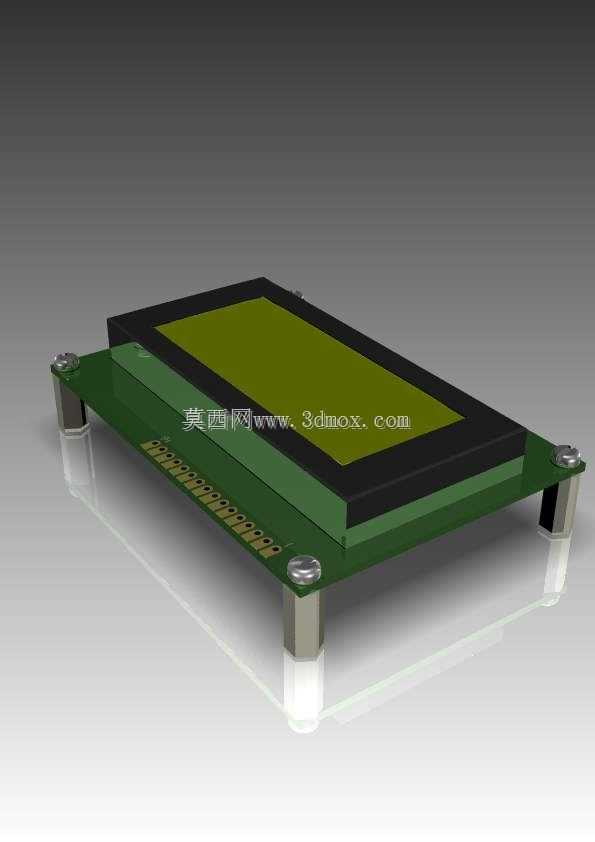

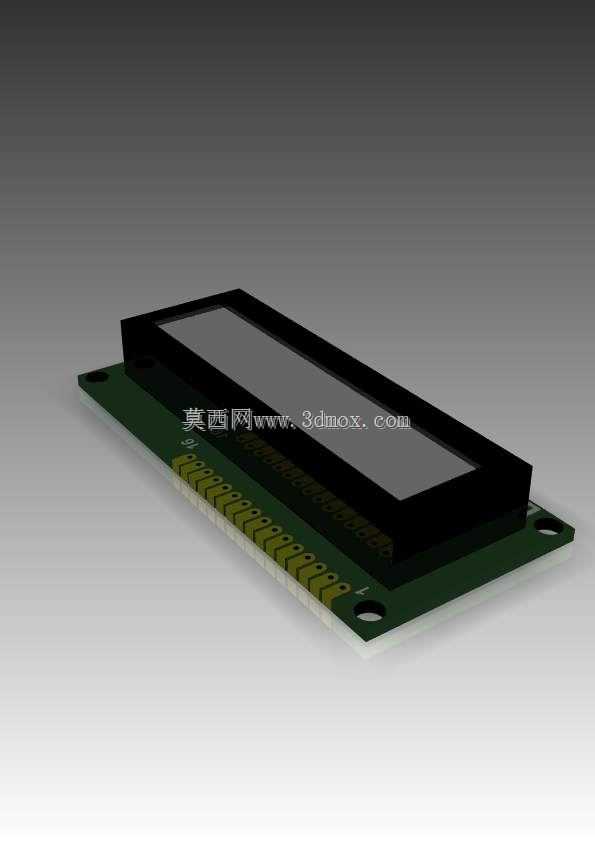

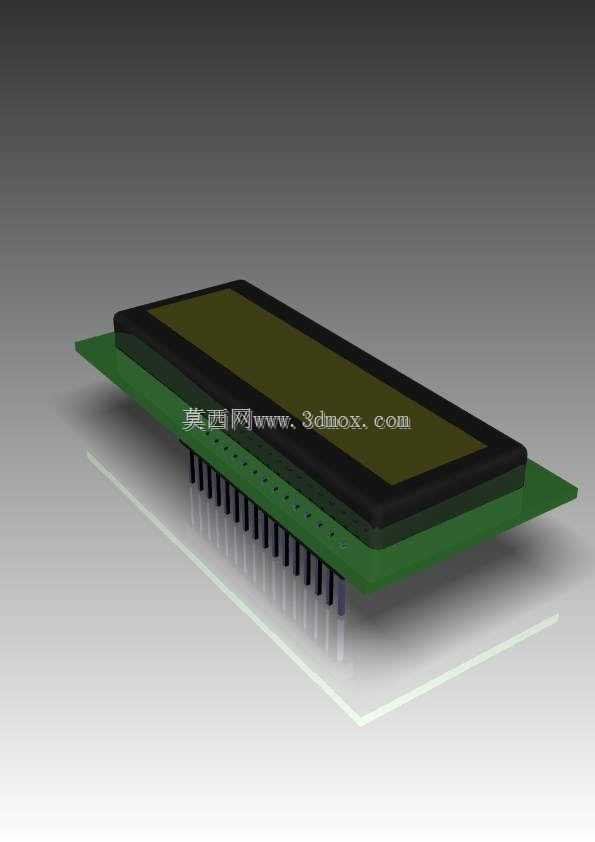

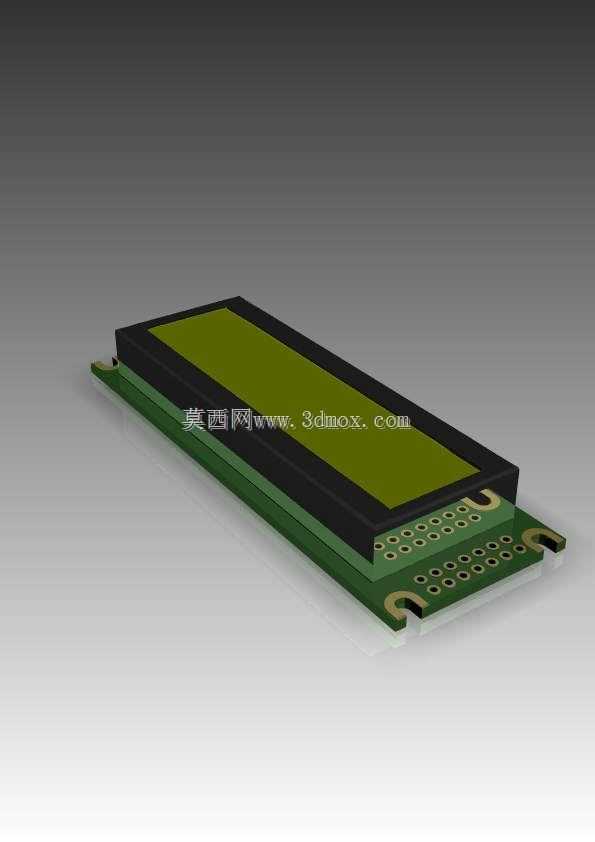

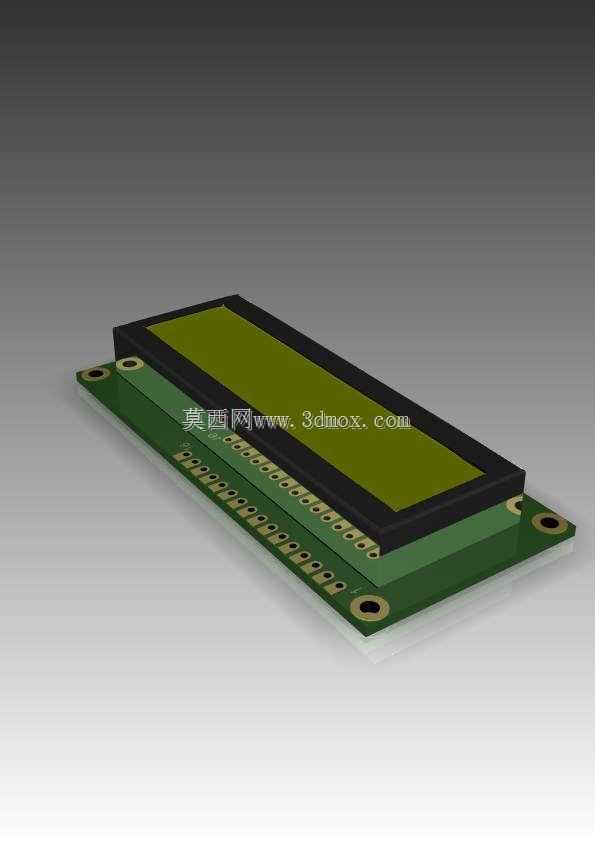

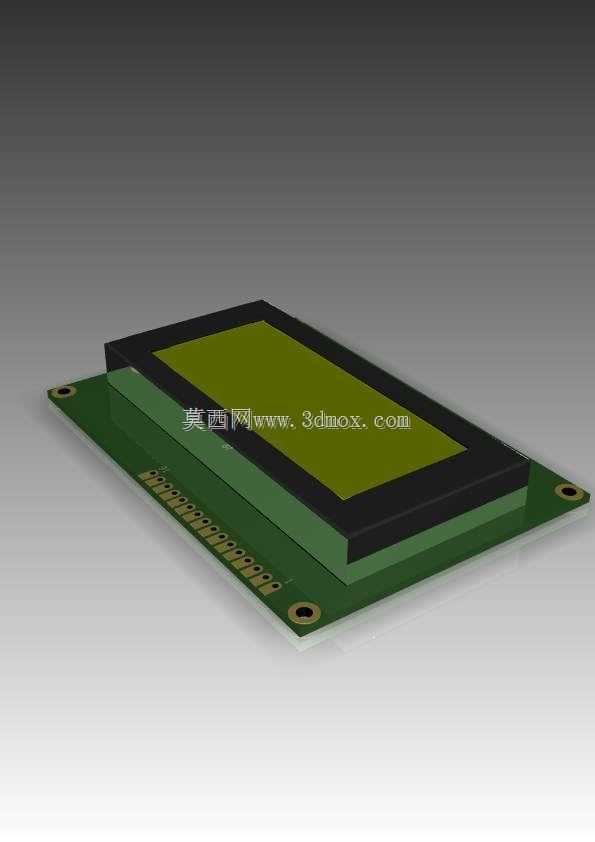

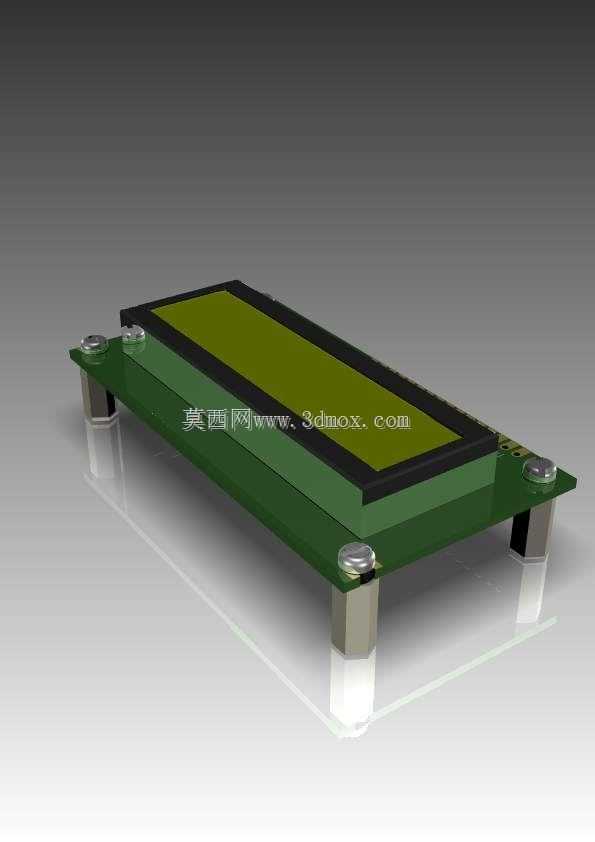

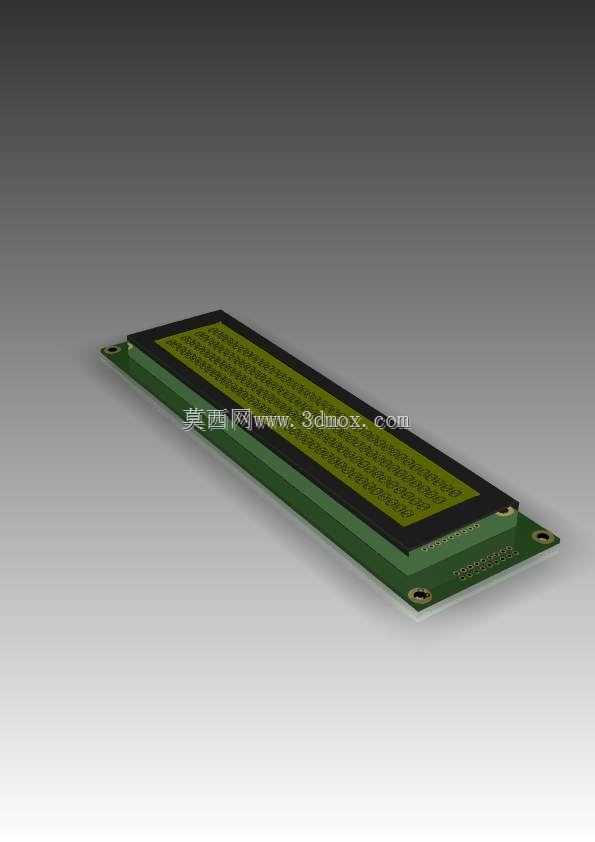

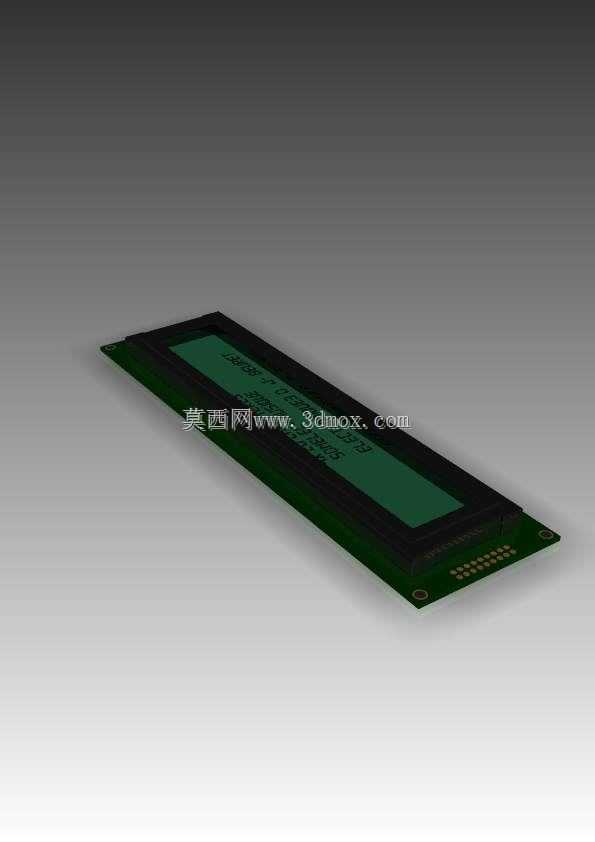

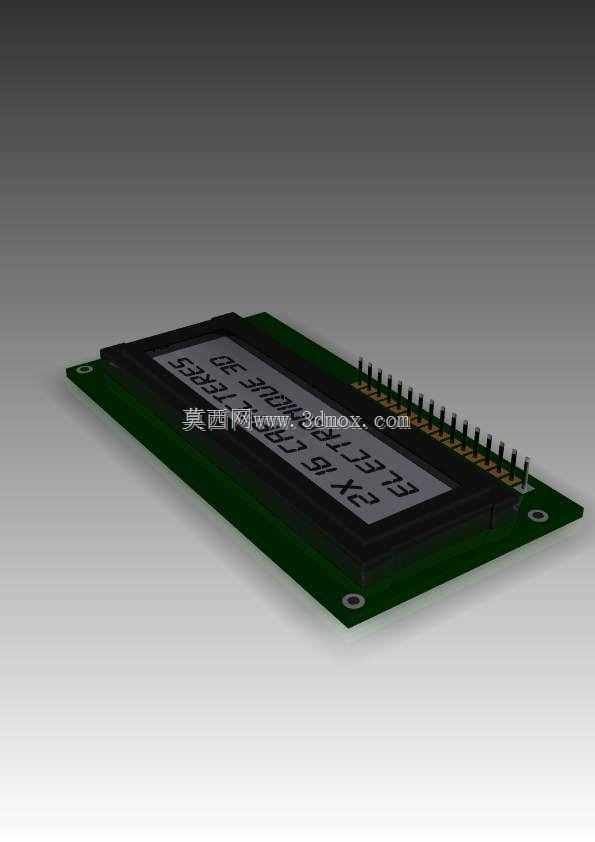

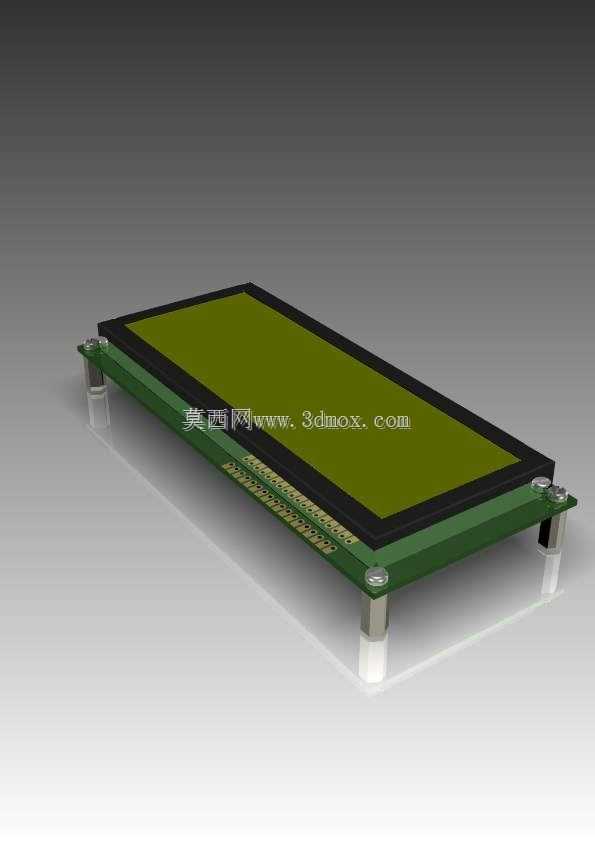

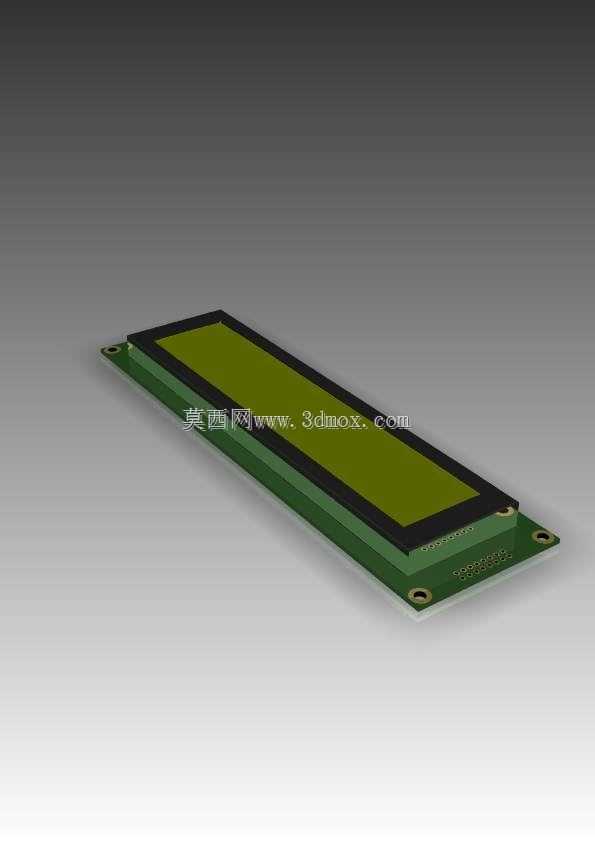

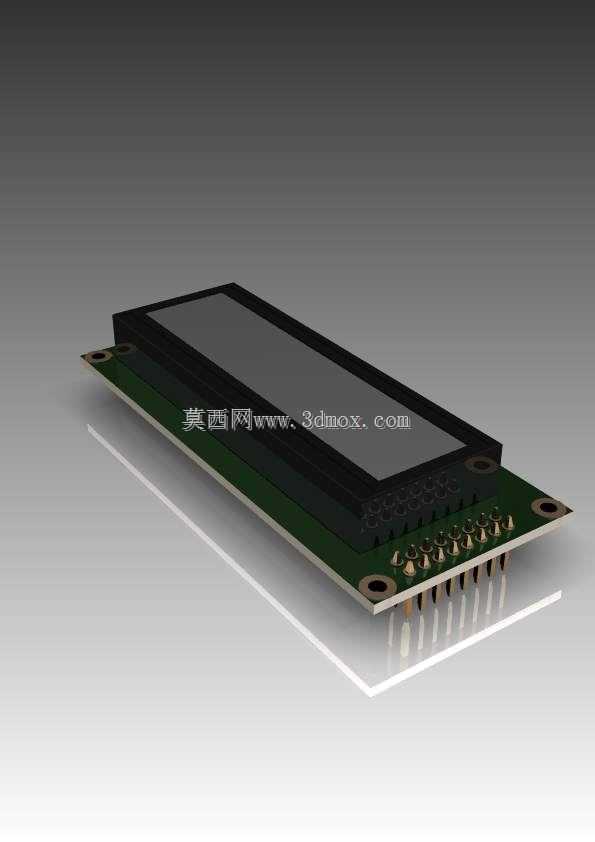

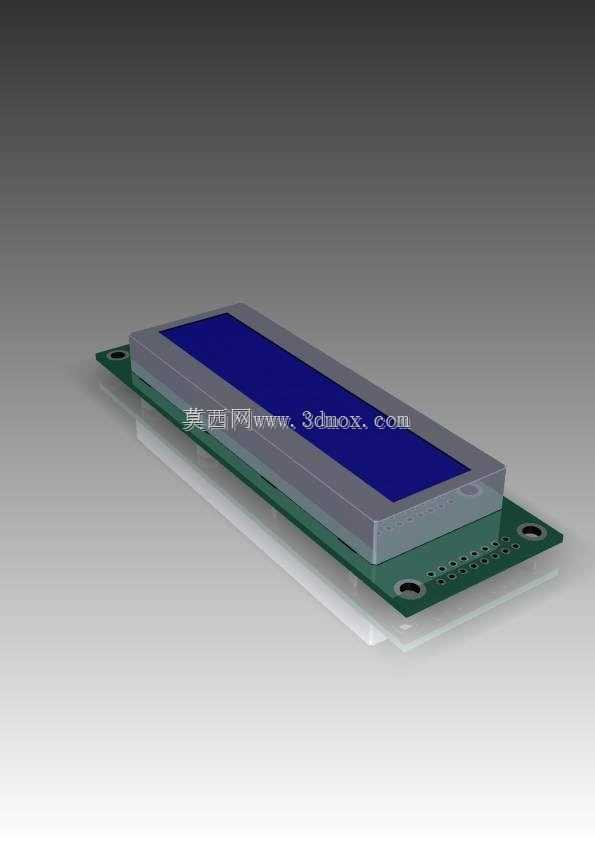

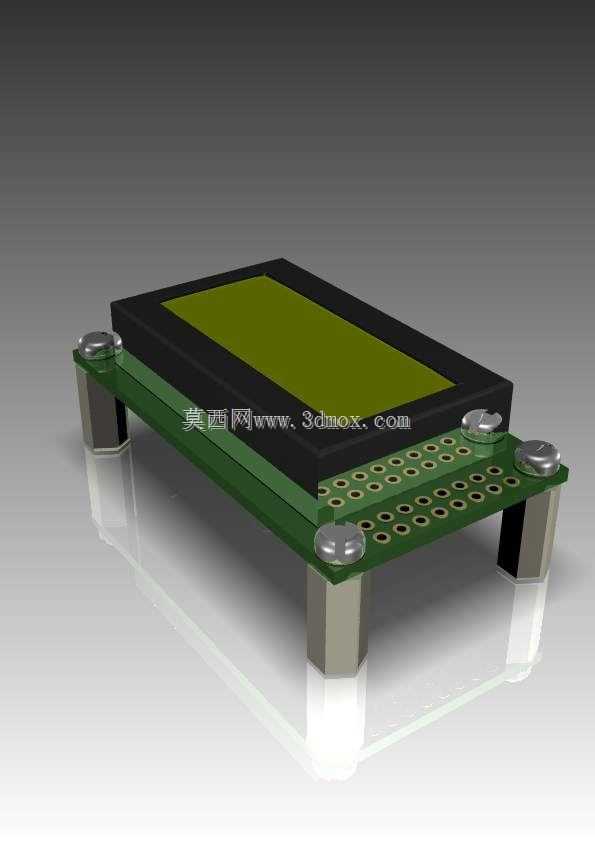

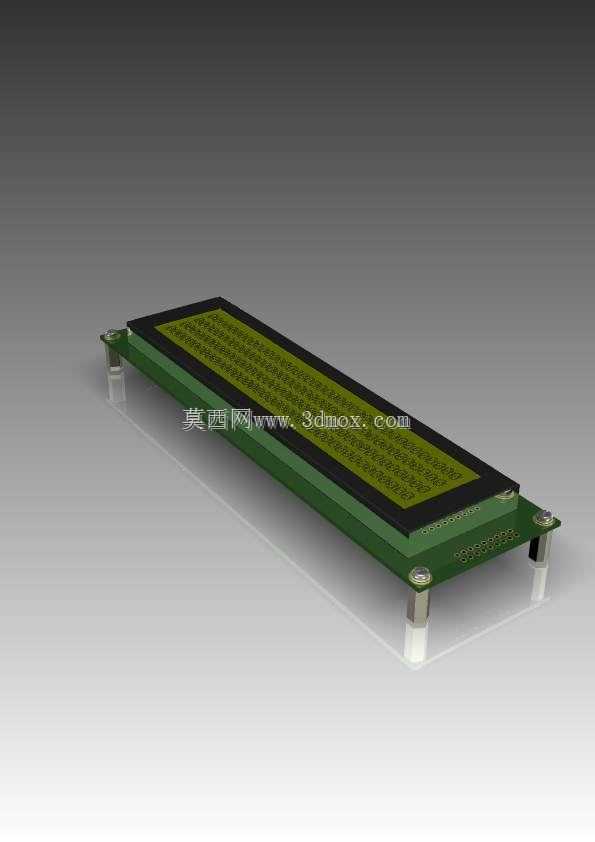

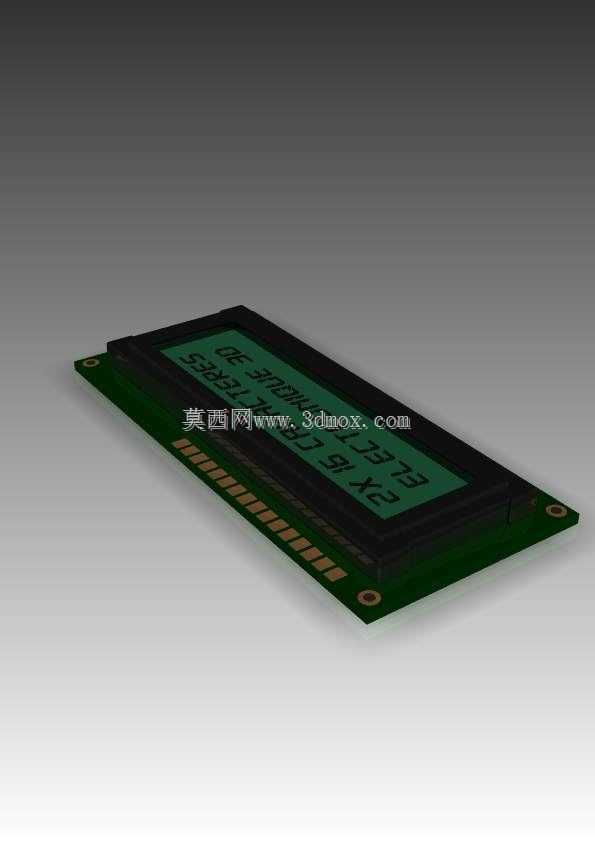

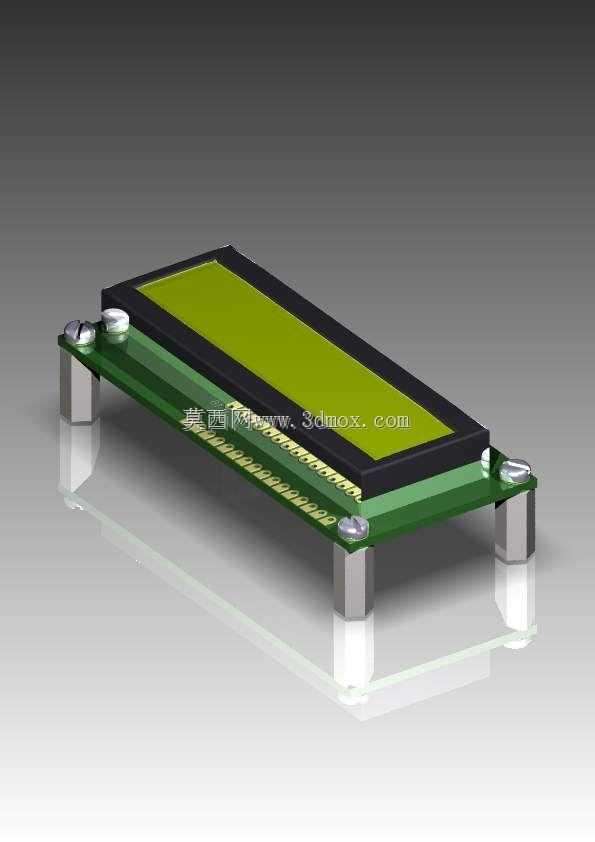

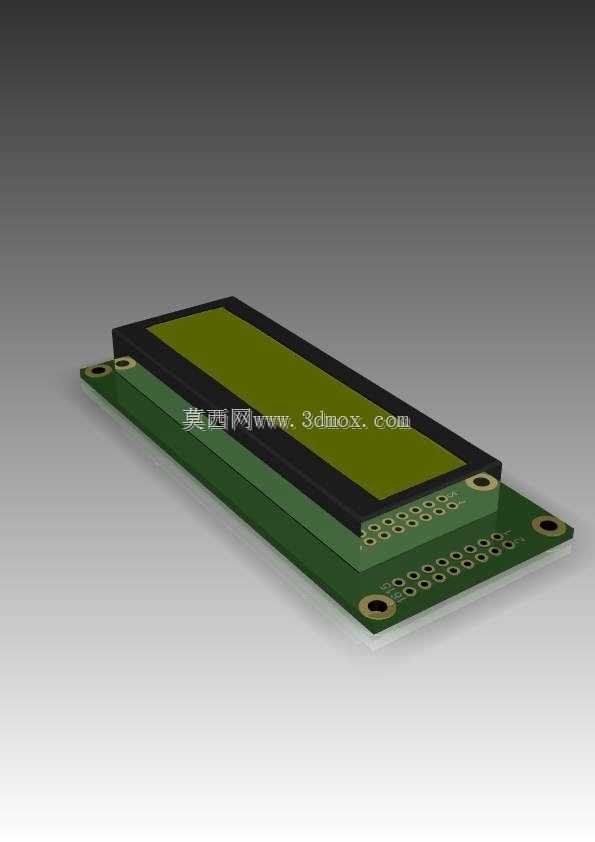

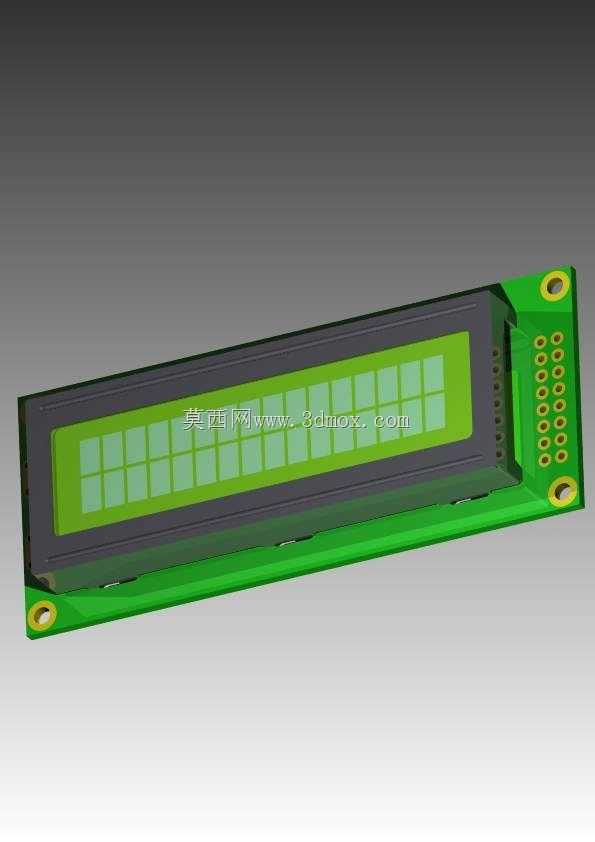

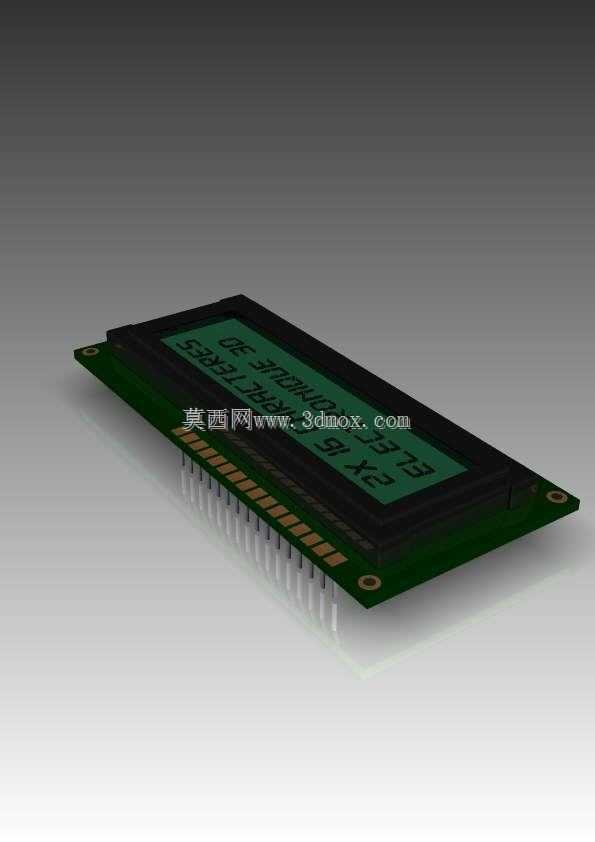

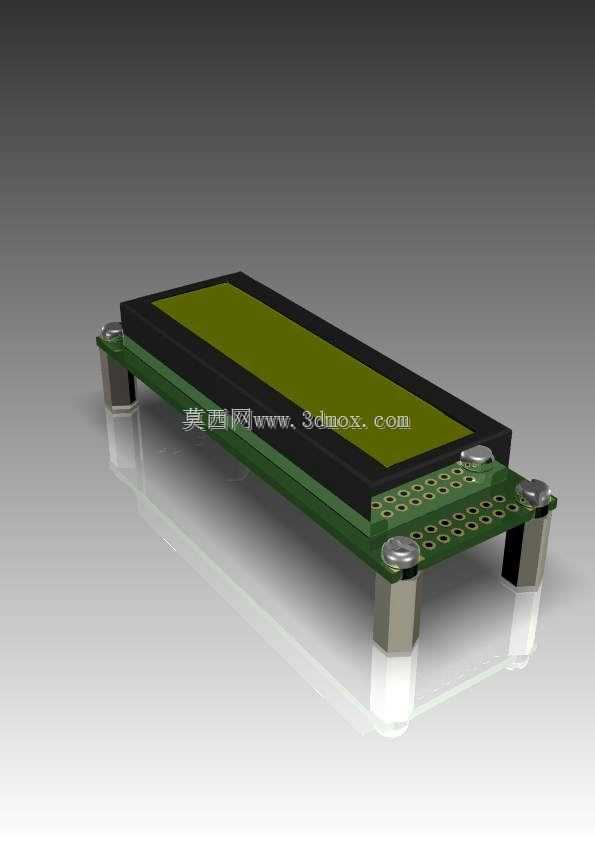

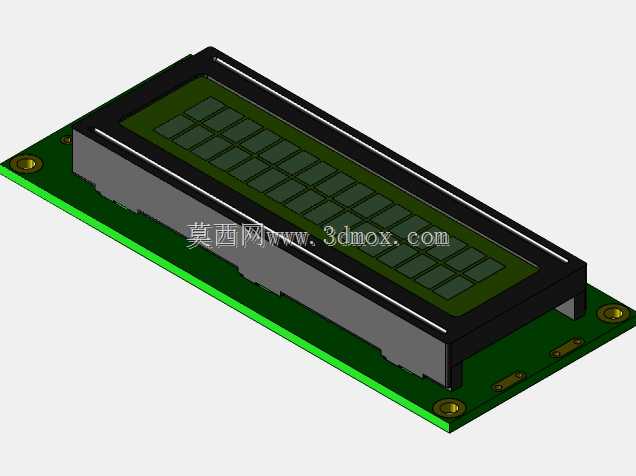

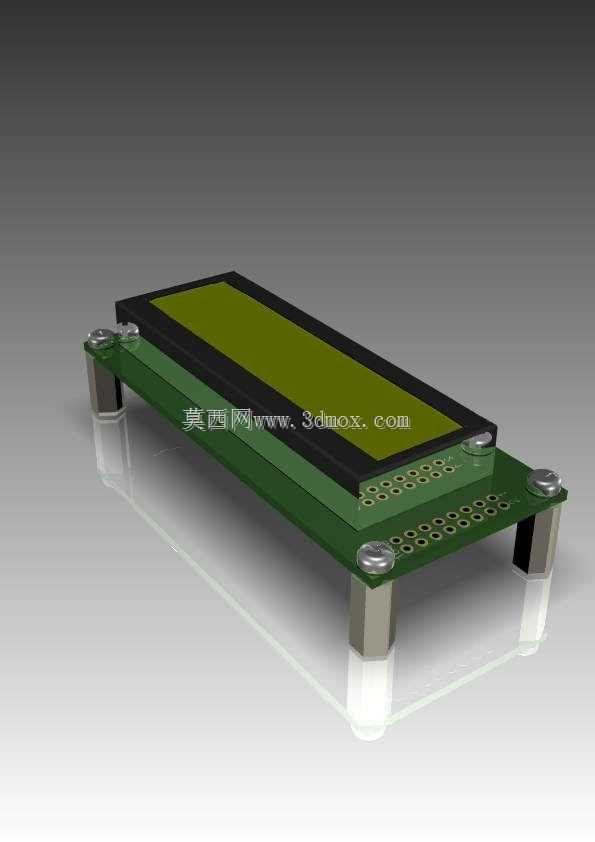

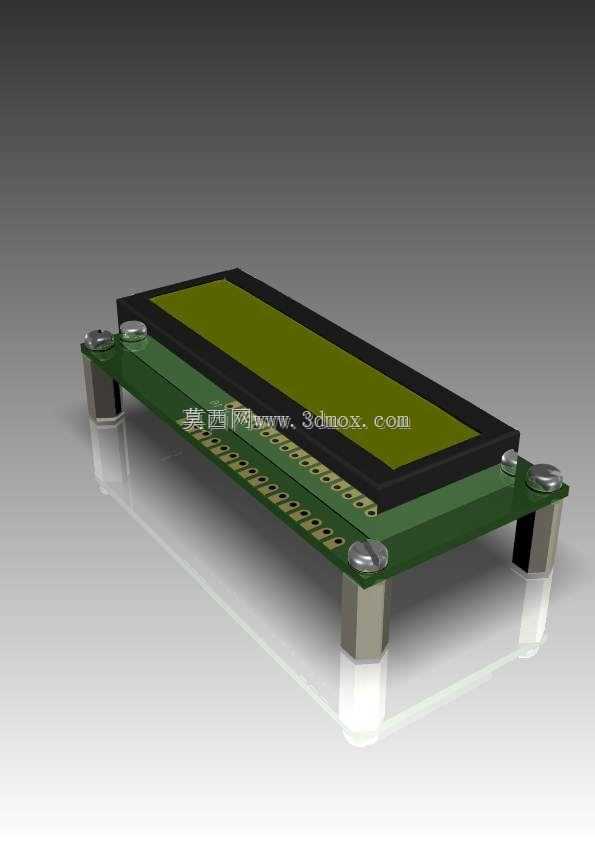

　　这款字符型液晶显示模组，是工业控制、仪器仪表领域常用的人机交互显示部件，日常在小型工控终端、检测设备面板、嵌入式开发板配套显示场景中出镜率极高，主要承担固定字符、参数数值、运行状态提示的输出功能，区别于点阵彩屏，这类字符屏无需复杂的显存驱动逻辑，对主控资源占用极低，适配各类低算力嵌入式控制场景。从结构设计层面看，模组采用分层堆叠的装配逻辑，最上层是黄绿膜液晶显示层，下方贴合导电胶条与PCB驱动基板，基板边缘预留了标准间距的焊盘孔位，可直接插接排针与主控板实现电路连通，四角设计的金属固定柱兼顾支撑与定位作用，安装时可通过铜柱将模组架高在主板上方，既避免焊接引脚与其他元件干涉，也能预留足够的散热间隙，

　　防止长时间运行时驱动芯片积热影响显示稳定性。设计过程中优先考虑了板载安装的适配性，整体外轮廓尺寸控制紧凑，横向长度适配常规设备面板的开口预留，显示区域的黑框封边做了遮光处理，避免背光漏光影响字符对比度，基板上的定位孔间距匹配通用安装孔位标准，无需额外定制转接件就能完成固定。实际选型使用时，这类模组的安装边界需要注意预留引脚焊接的操作空间，固定柱的高度决定了模组与主板的间距，若设备内部空间紧凑，可更换不同高度的铜柱调整安装位，显示面的突出高度需要与面板外壳的沉台深度匹配，保证装配后面板平齐无凸起。不同于大尺寸显示屏的复杂固定结构，这款模组的结构件全部采用标准化元件，液晶层与PCB的连接依靠导电胶条压合，装配时无需额外焊接排线，

　　生产组装效率更高，日常维护更换也仅需拧下四角固定螺丝即可完成拆卸，适配批量设备生产的装配需求。在工业现场使用场景下，这类字符屏的抗干扰能力优于普通彩屏，结构上没有易松动的排线连接，振动工况下也不会出现接触不良导致的显示缺划问题，基板上的驱动芯片做了封胶处理，可适应一定湿度、粉尘的工业环境，长期运行的稳定性更有保障。
