电子实验用多孔原型试验板结构

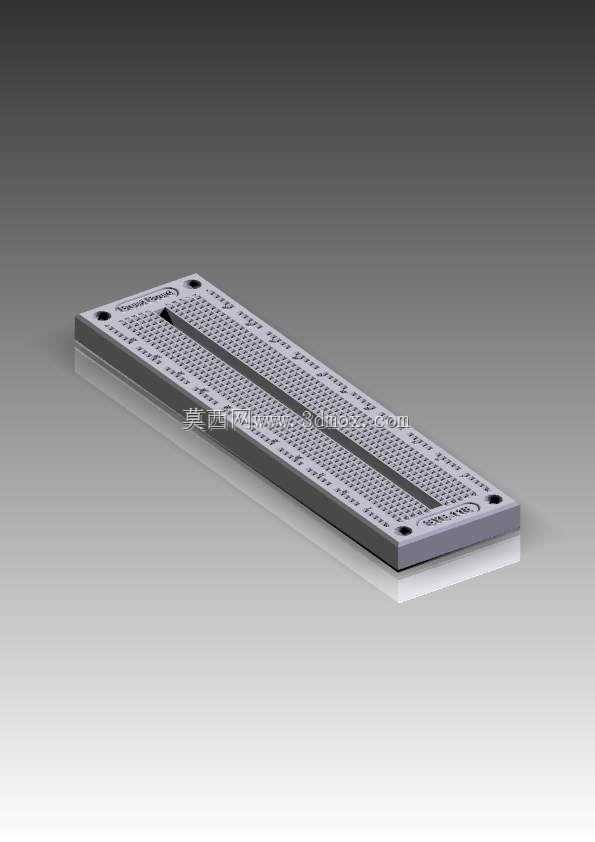

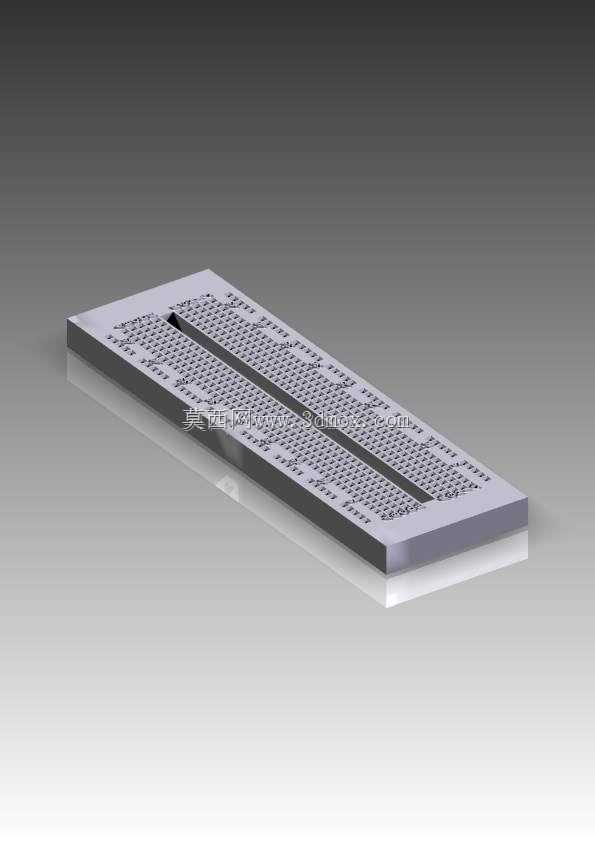

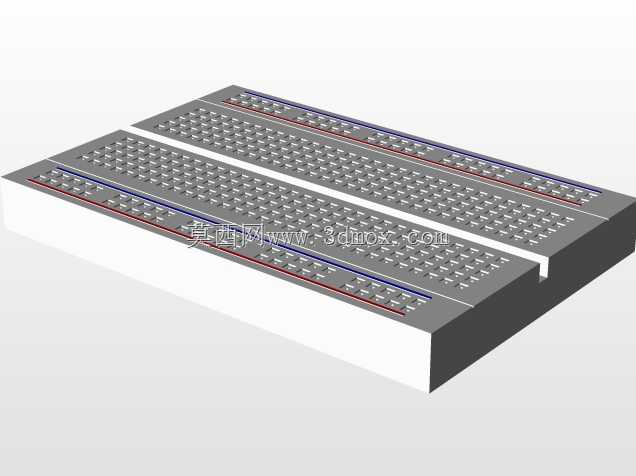

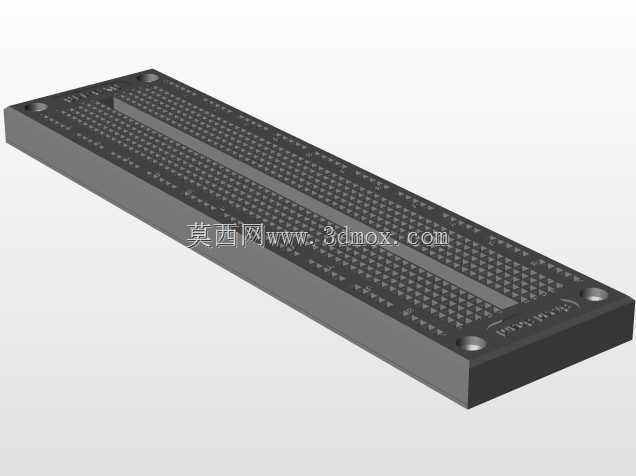

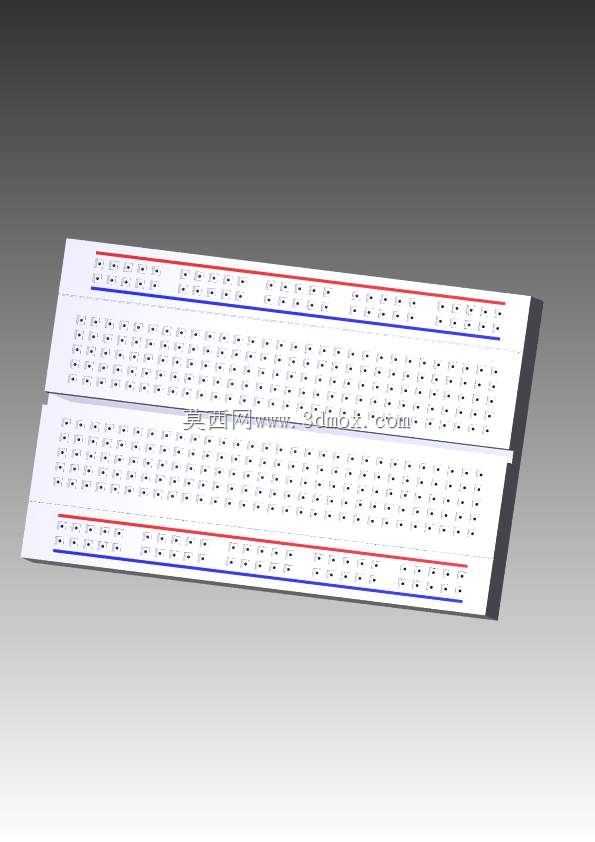

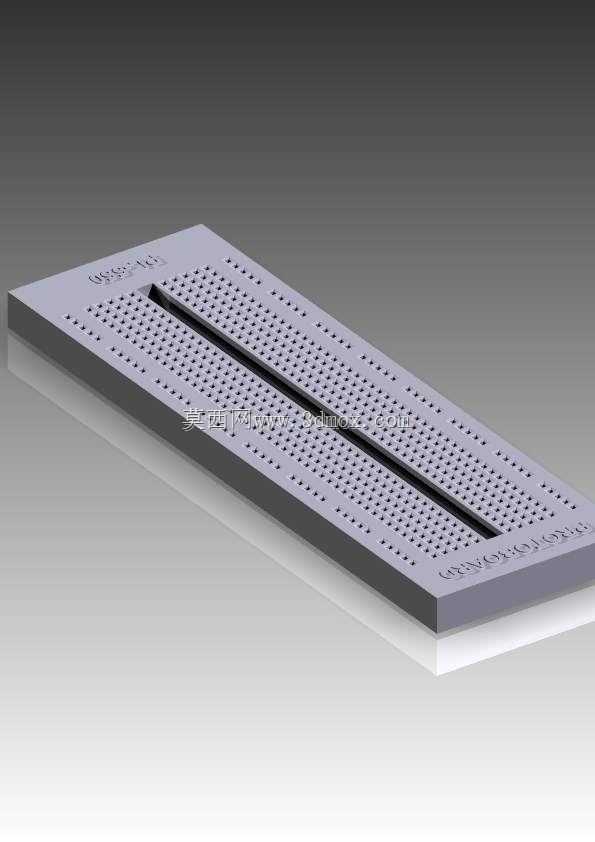

　　这款原型试验板是电子电路研发、教学实验场景中常用的基础搭试载体，日常在高校电子实验室、企业研发部的电路原理验证工位上随处可见，主要用于临时搭建测试电路，无需焊接即可完成元器件的插装与线路连通，能大幅缩短前期原理验证的周期，避免反复焊接损伤元器件引脚。从结构设计来看，板体采用规整的长方体薄型结构，整体板面做了均匀的矩阵式微孔排布，中间设置了一条通长的分隔槽，将板面的插孔区域划分为左右两个对称的区块，这个分隔槽的设计是为了适配双列直插类集成芯片的插装，让芯片两侧引脚分别落入两侧插孔区域，避免引脚跨接导致的短路问题。板体边缘的插孔做了等距排布，可适配常规接插件、分立元件的引脚间距，插孔的孔径经过校准，既能保证0.5mm-1.

　　0mm线径的元件引脚顺利插入，又能提供足够的接触抱紧力，避免测试过程中出现引脚松脱、接触不良的问题。在安装边界上，板体厚度控制在适配常规实验台固定夹具的尺寸范围内，长宽尺寸匹配主流的实验台置物区规格，无需额外定制固定件即可直接放置在实验台面上使用，也可通过板体边角预留的安装孔配合螺丝固定在定制的实验工装架上。设计过程中优先考虑了使用的通用性，插孔的排布间距遵循标准的2.54mm网格规范，兼容市面上绝大多数直插式电子元件的引脚间距，不管是电阻、电容、二极管等分立元件，还是各类集成芯片、接线端子，都能找到对应的插孔位置完成插装。板体基底采用绝缘性能优异的工程材质，表面做了哑光处理，避免实验环境下的光线反射干扰操作人员查看元件标识，

　　同时材质具备一定的耐磨性能，可承受反复插拔元件带来的磨损，长期使用也不会出现插孔松动、表面起翘的问题。在实际使用中，这类试验板不需要提前做线路蚀刻，操作人员可根据电路原理图随时调整接线位置，排查故障时也能快速更换元件位置，非常适合新品研发阶段的多方案对比测试，也适合电子入门教学场景下让学员快速理解电路连接逻辑，降低实操学习的门槛。
