工业级同轴定位锁紧连接组件结构设计

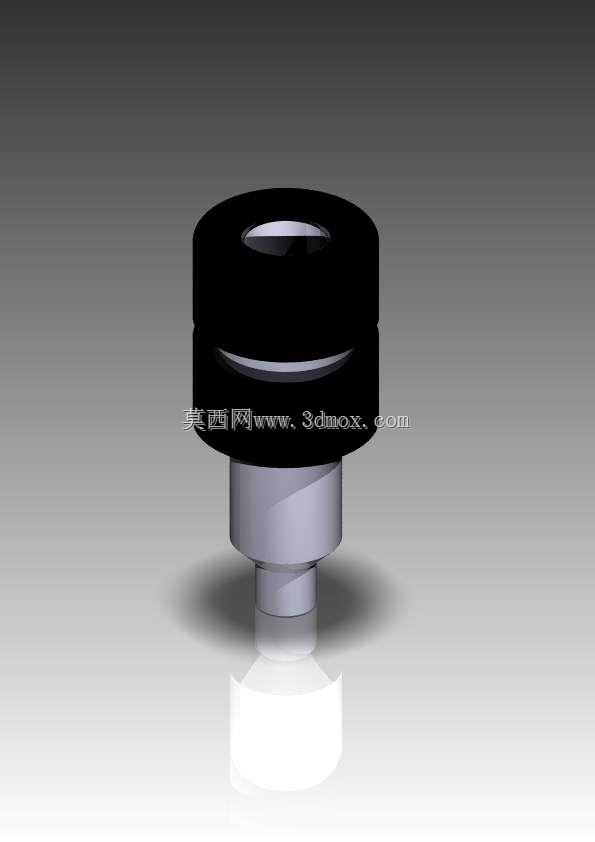

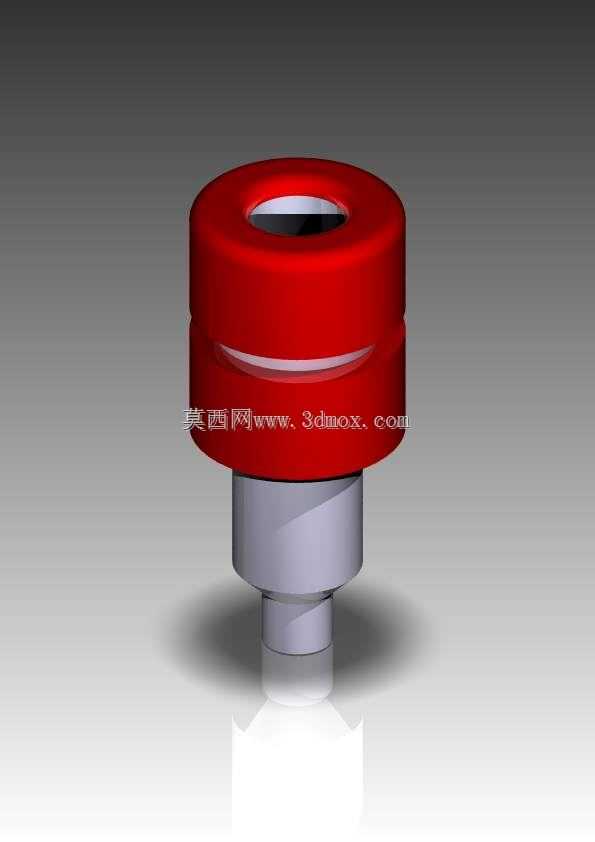

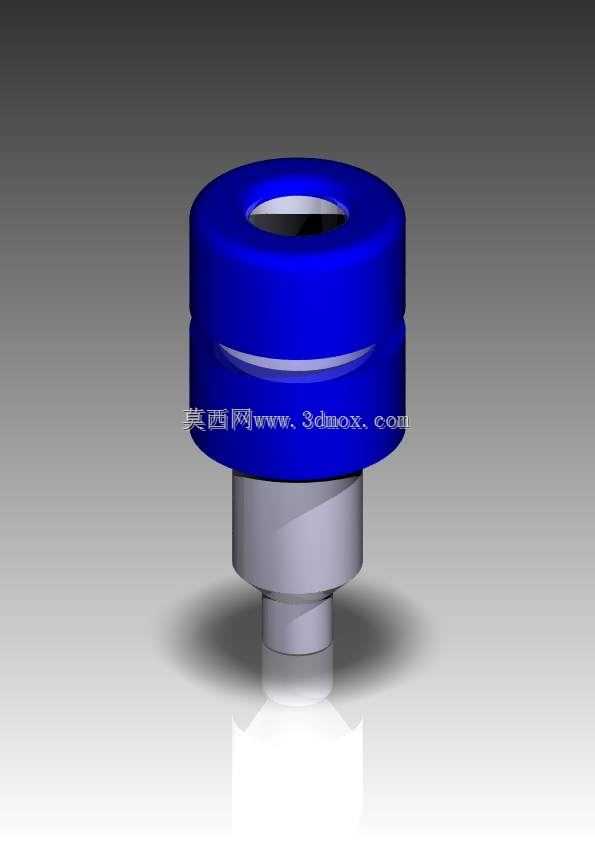

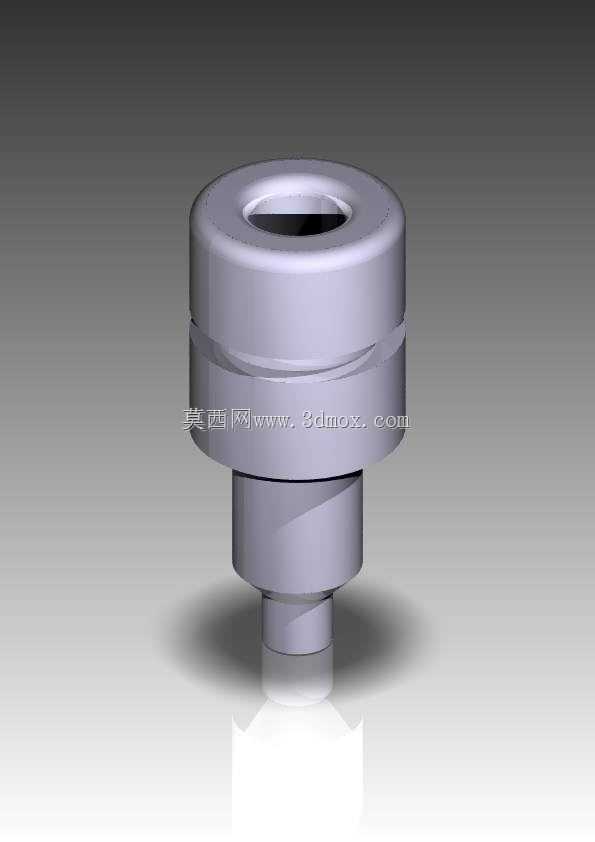

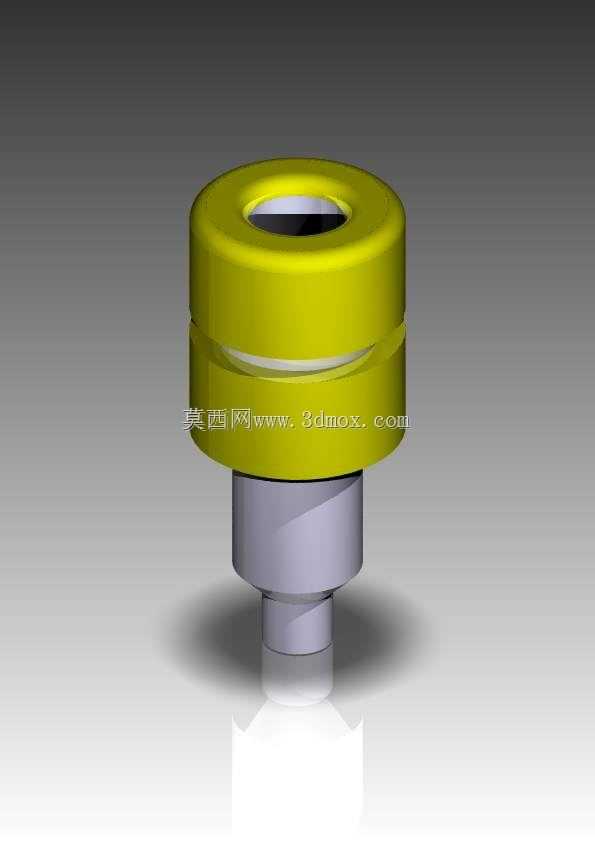

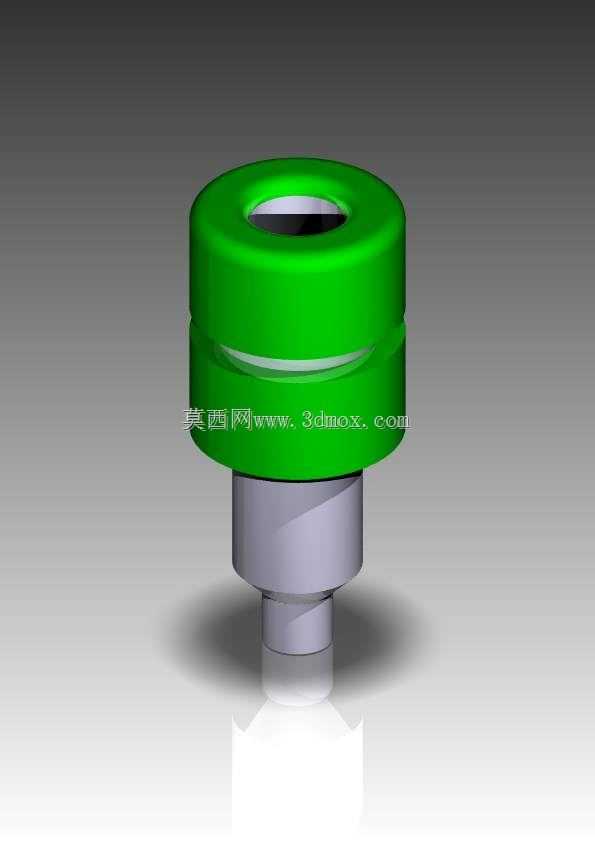

　　这款同轴结构的连接锁紧组件，在自动化产线的工装夹具定位、气动回路快换接头、检测设备的探针安装座场景中应用十分广泛，日常做设备改造时经常会用到这类结构件。从结构设计逻辑来看，上部的大直径法兰段做了防滑滚花处理，方便操作人员徒手拧动完成锁紧动作，不需要额外借助扳手类工具就能实现快速拆装，在需要频繁更换工装头的工位上，能大幅减少换型等待时间。下部的阶梯轴段是核心的定位配合面，最末端的小直径轴段做了导入倒角，装配时可以顺畅插入对应安装孔，不会出现卡滞刮伤安装孔内壁的情况；中间的轴段采用h6级公差配合，和安装座的H7孔形成过渡配合，既能保证装配后的同轴度控制在0.02mm以内，又不会因为配合过紧导致拆卸困难。上部法兰的下端面是锁紧承压面，

　　做了平面度研磨处理，锁紧后和安装座表面完全贴合，不会出现偏斜导致的连接松动，即使在设备持续振动的工况下，也能保持稳定的连接精度，不会出现定位偏移的问题。整体结构没有多余的复杂特征，所有棱边都做了R0.5的倒角处理，既避免了加工时的应力集中，也能防止操作人员装配时被锐边划伤。做三维建模时，这类零件要重点关注配合面的公差标注，滚花段的纹理不需要做过细的建模，只需要在工程图中标注滚花参数即可，避免模型文件过大影响装配体的运行流畅度。安装边界方面，上部法兰的外径比下部安装轴大出近一倍，设计安装座时要预留出足够的手部操作空间，法兰周围至少要留出15mm的操作间隙，方便徒手拧动锁紧；下部阶梯轴的总长度要和安装座的孔深匹配，

　　保证锁紧后末端不会顶到安装孔底部，让承压面完全贴合受力。这类结构件在实际使用中，通常会在配合面涂抹少量润滑脂，减少反复拆装带来的磨损，延长零件的使用寿命，同时也能避免长期使用后配合面锈蚀导致的拆卸困难。在检测工位的应用中，这类组件常用来安装视觉检测镜头或者接触式测头，稳定的同轴度能保证检测数据的重复性误差控制在允许范围内，不会因为连接松动导致检测数据失准。
