双控混水式冷热水调节水龙头设计

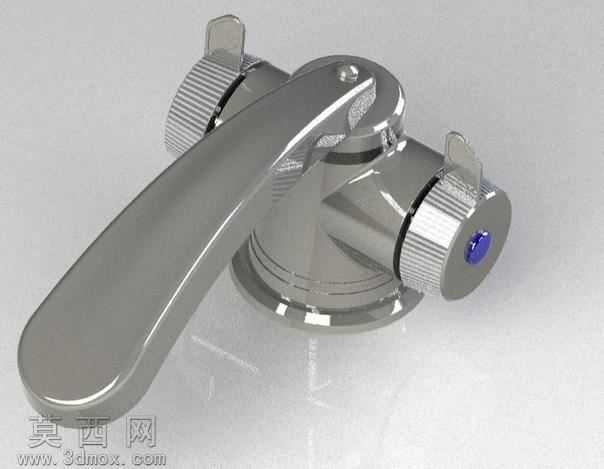

本作品为双控混水式冷热水调节水龙头三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先对底座安装结构进行基准定位，绘制圆形底座的安装孔位、密封槽轮廓，通过拉伸、旋转命令生成底座基体，保证底座与台面安装的适配性，预留密封件安装空间。主体阀身部分采用一体化建模思路，先绘制阀身的流线型外轮廓草图，通过放样、圆角命令处理曲面过渡，避免尖锐棱角，兼顾外观质感与使用安全性。操作手柄部分采用符合人体工学的弧形设计，建模时先绘制手柄的截面轮廓，沿引导线扫描生成实体，对手柄握持区域做曲面加厚与圆角处理，提升握持舒适度，手柄与阀身的连接转轴部分做了配合公差预留，保证转动操作的顺畅度。两侧的调节旋钮采用滚花防滑设计，通过圆周阵列命令生成旋钮表面的防滑齿纹，旋钮端部的标识件采用独立零件建模后装配到主体上，清晰标识冷热水调节方向。材质渲染阶段，主体金属部分采用镀铬不锈钢材质，调整材质的反射率、粗糙度参数，模拟真实卫浴五金的亮面金属质感，还原镀铬层的高光反射与细腻磨砂过渡效果，旋钮端部的标识件采用蓝色哑光塑料材质，与金属主体形成视觉区分，提升操作辨识度。场景渲染采用浅灰色哑光台面作为承载，添加柔和的环境光与补光，突出金属表面的光影层次，还原产品真实的使用场景质感。结构设计上，内部预留了混水腔室的空间，两侧旋钮分别控制冷热水进水流量，中部手柄控制出水开关与水流方向，各零件之间的装配关系完全按照实际生产的装配逻辑搭建，可直接用于结构验证、开模参考与产品展示，整体设计兼顾实用性与外观质感，符合现代厨卫五金的设计需求。
