高喷式台盆冷热水龙头三维设计

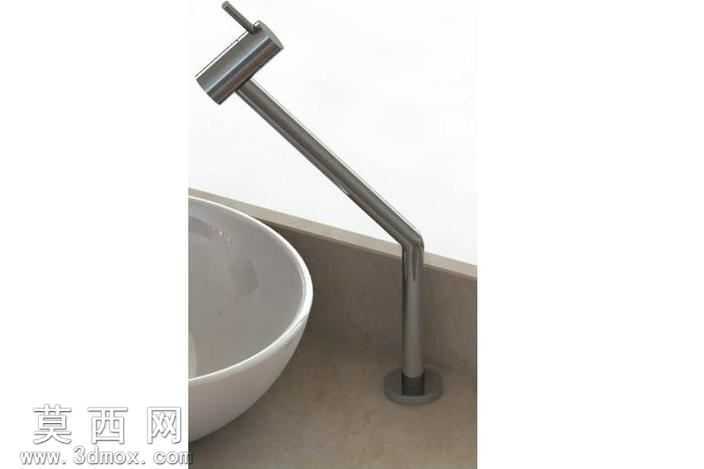

本款高喷台盆水龙头的三维建模以还原巴西Docol品牌同款实物的工业质感与实用结构为核心目标，建模阶段首先基于实物测绘的尺寸参数，在SolidWorks中完成基础轮廓草绘，以旋转、拉伸、扫描等基础特征命令构建主体结构：底座部分采用圆形法兰式安装结构，建模时预留标准台面安装孔位与锁紧螺母配合空间，保证与常规台盆台面的安装适配性；出水立管采用折角高喷造型，建模时严格控制管身的倾斜角度与弯折半径，既保证出水落点恰好对应台盆中心区域，也避免管身出现应力集中的锐角结构。开关手柄部分采用横向单柄操控结构，建模时还原手柄与阀芯的连接卡位，预留陶瓷阀芯的装配空间，保证冷热水混合调节的行程逻辑与实物一致。材质渲染阶段，主体金属部分采用拉丝不锈钢材质，调整材质球的粗糙度、反射率参数，还原哑光金属的细腻磨砂质感，避免过度反光造成的廉价感；底座与台面接触部分添加细微的橡胶密封圈材质，提升模型的真实装配细节。结构设计上，整体采用一体化成型的管身思路，减少不必要的拼接缝隙，既降低后期生产的开模难度，也提升日常使用的清洁便利性；高喷的管身高度经过反复调整，适配台上式艺术盆的使用高度，避免普通矮龙头出水过溅的问题。建模过程中对所有边角做R0.5-R2的圆角处理，还原五金产品的安全倒角工艺，避免尖锐棱角的安全隐患；内部流道部分做顺滑过渡处理，减少水流经过时的阻力与异响，兼顾外观造型与实际使用的流体性能。整体模型严格按照实物1:1比例构建，所有装配关系符合卫浴五金的行业生产标准，既可以作为产品设计阶段的外观验证参考，也可用于卫浴场景的效果图渲染、家装方案的效果展示使用。
