通风管路手动调节风阀阻尼结构

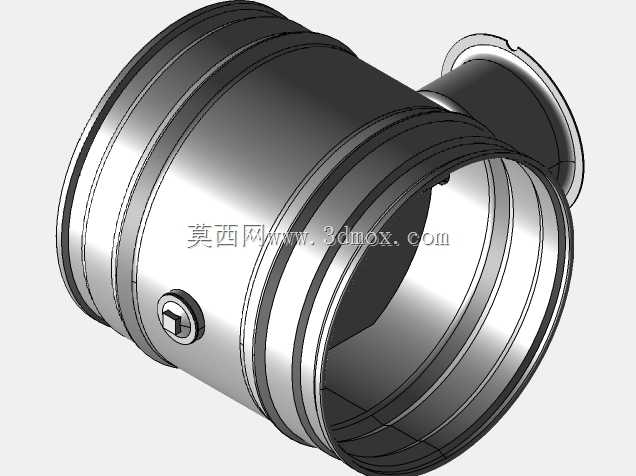

　　这款手动阻尼结构主要应用在工业与民用建筑的通风、空调送风、除尘排风的管路系统中，核心作用是通过手动操作改变管路内的通流截面积，实现管路风量的精准调节，也可作为支路管路的通断截断部件使用，适配圆形截面的金属通风管路，在车间排风系统、中央空调送风支管、除尘系统分支管路中都有广泛应用。从结构设计来看，整体采用直通式圆筒主体搭配侧出法兰接口的布局，圆筒主体两端预留标准管路对接的承插边界，可直接套入同外径的圆形通风管，配合抱箍或者铆钉完成固定，侧出的法兰接口可对接旁通管路或者检测取样管路，法兰端面的密封槽结构可加装密封垫保证旁通接口的气密性，避免管路漏风影响系统风压。调节结构采用侧面嵌入式的锁止旋钮设计，旋钮内部连接圆筒内部的挡风叶片，

　　转动旋钮即可带动叶片旋转改变通流面积，旋钮自带的锁止结构可在叶片调整到目标开度后自动锁止，避免管路内气流吹动叶片导致开度偏移，无需额外加装定位销或者固定螺栓，现场调节操作无需额外工具，徒手即可完成开度调整。设计过程中充分考虑了管路安装的空间边界，整体结构没有外凸的突出部件，调节旋钮的外端面与圆筒外壁的凸起高度控制在合理范围，不会占用管路外的额外安装空间，适配狭窄的吊顶内、设备夹层内的管路安装场景，圆筒外壁的多道环形加强筋结构，在不增加整体壁厚的前提下提升了筒体的结构刚度，避免管路负压作用下筒体出现吸扁变形的问题，同时加强筋也可作为管路对接时的定位标记，方便安装时对齐管路插入深度。内部的挡风叶片采用圆弧贴合设计，

　　叶片边缘与筒体内壁的间隙控制在极小范围，全关状态下的漏风率满足通风管路的调节要求，叶片转轴采用耐磨衬套结构，长期反复调节也不会出现转轴磨损松旷的问题，适配通风系统长期运行的使用需求，侧方法兰接口的位置经过优化，避开了内部叶片的转动轨迹，不会出现叶片转动与旁通接口干涉的问题，旁通接口可用于安装风压检测传感器、温度传感器，或者作为小风量支路的引出接口，无需在管路上额外开孔焊接，减少现场施工的工作量。
