带手动驱动摇臂的法兰式蝶阀结构

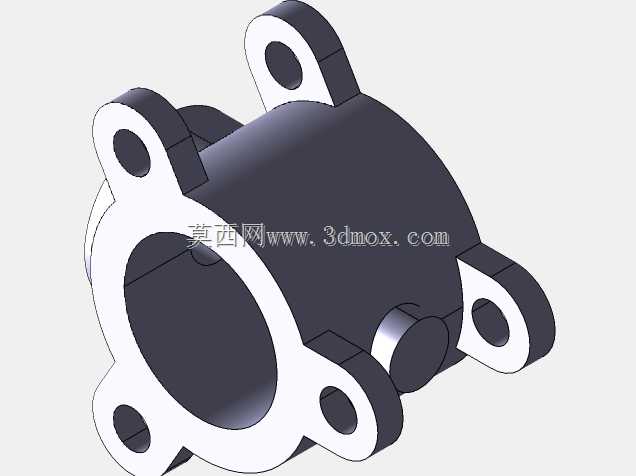

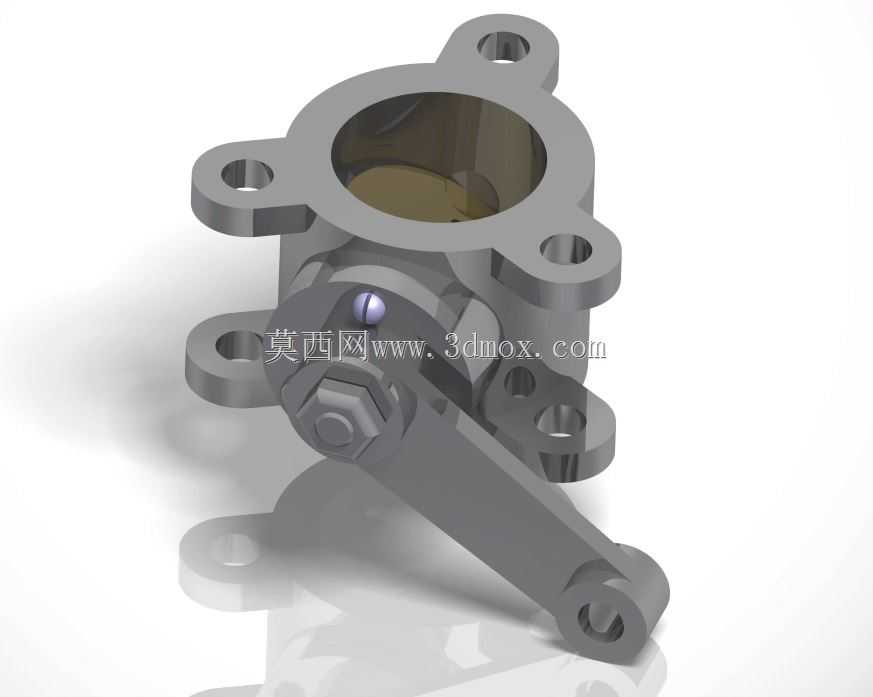

　　这款蝶阀结构主要面向中低压流体输送管路场景，在给排水、暖通循环、化工介质输送、普通工业气体管控等工况中都有广泛适配性，核心作用是完成管路内流体的通断控制，也可通过阀瓣的开度调整实现流量的线性调节，相比同通径的闸阀、截止阀，它的结构轴向长度更短，安装占用的管路空间更小，启闭过程的操作力矩更低，手动驱动无需额外配置气动、电动执行组件，适合现场就地操作、不需要远程自动控制的管路节点。从结构设计逻辑来看，整体采用对夹式法兰安装的本体结构，阀体周向均匀布置四个带安装通孔的连接耳，安装时可直接穿入螺栓对接两侧管路法兰，不需要额外配置配对法兰的夹持结构，安装对位过程中，阀体的中心定位凸台可直接卡入两侧法兰的内止口，

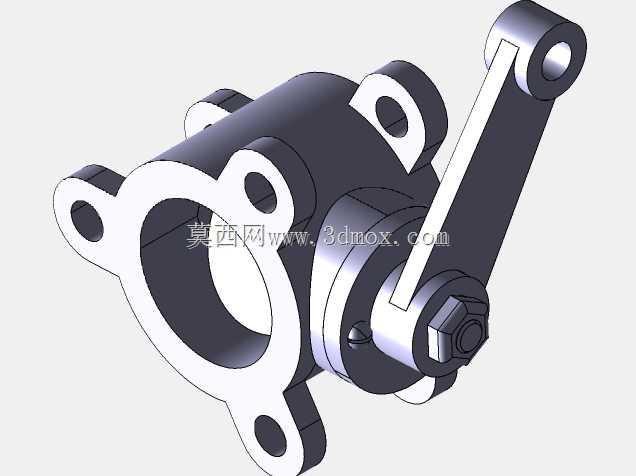

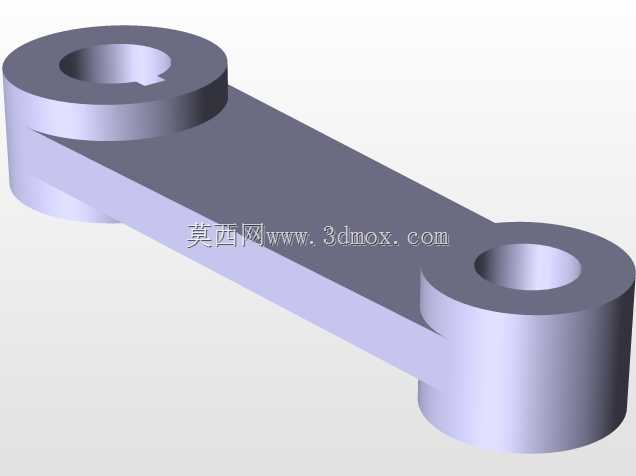

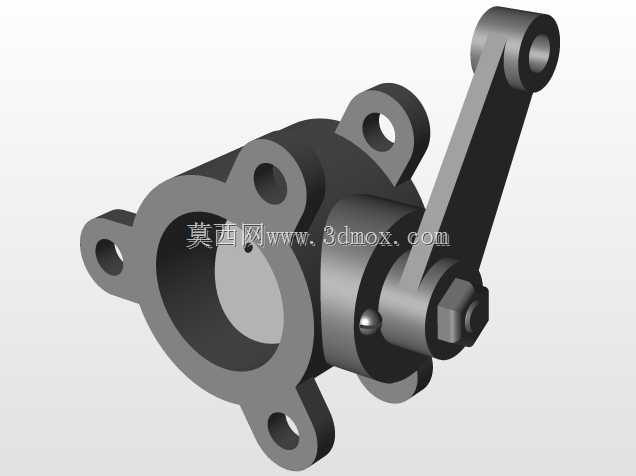

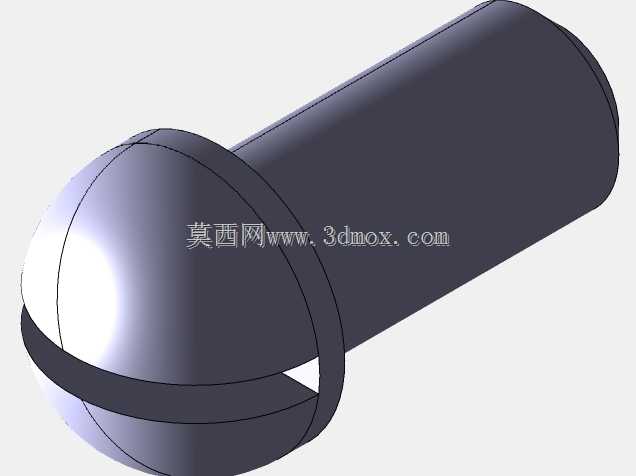

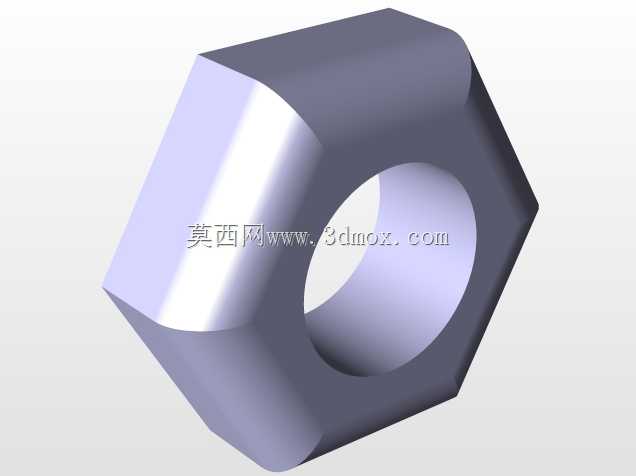

　　避免安装错位导致的密封面偏压泄漏。驱动端采用外置摇臂结构，摇臂与阀杆的连接位置采用扁方加锁紧螺母的防松结构，相比普通手柄式蝶阀，摇臂的力臂更长，在相同操作力下可输出更大的阀杆扭矩，即使阀瓣两侧存在一定的压差，也能轻松完成启闭动作，摇臂末端的连接孔可按需接长操作杆，适配安装位置狭窄、操作空间不足的现场工况。密封结构采用本体金属密封座配合金属阀瓣的设计，阀瓣的回转中心与管路中心存在微小偏心量，启闭过程中阀瓣与密封座的接触为渐进式挤压，不会出现整圈密封面同时摩擦的问题，既降低了操作力矩，也减少了密封面的磨损量，可耐受一定温度的流体介质，相比软密封蝶阀的适用温度范围更宽。从安装边界尺寸来看，阀体的轴向厚度仅为同通径闸阀的三分之一左右，

　　四个安装耳的外轮廓尺寸小于配对法兰的螺栓分布圆直径，安装时不需要在管路侧预留额外的阀体拆装空间，后期维护时仅需拆下摇臂端的锁紧螺母，即可抽出阀杆完成阀瓣、密封面的检修更换，不需要将整个阀体从管路法兰之间拆出，大幅降低了现场维护的工作量。阀杆与阀体的配合位置设置有轴套与密封填料结构，可避免介质从阀杆转动间隙处外漏，填料压盖采用外置螺栓压紧结构，长期使用出现密封泄漏时，可在不停机的状态下适当压紧压盖螺栓补偿填料的磨损量，不需要拆解阀体结构。
