异形车架避震通勤自行车结构设计

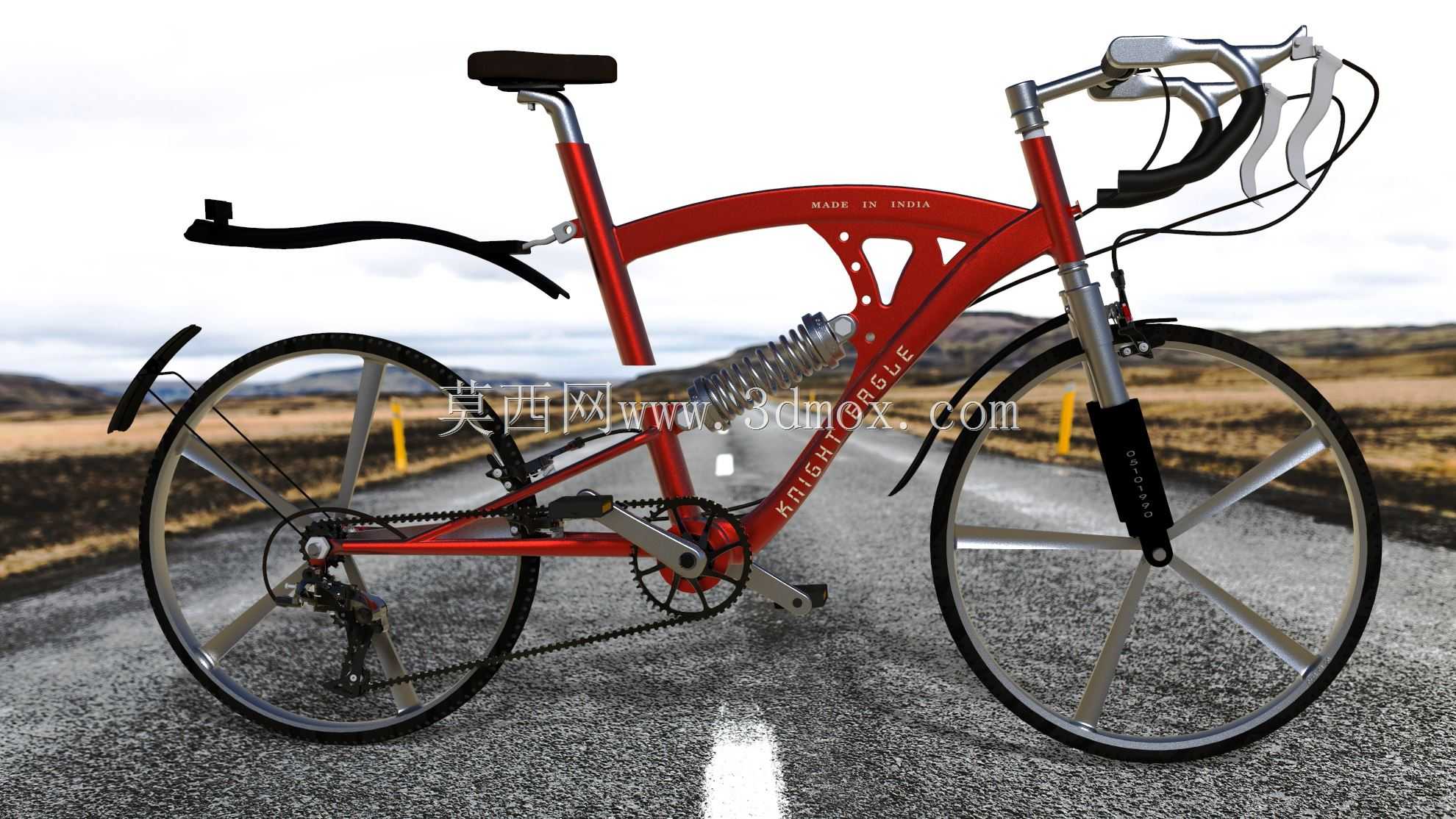

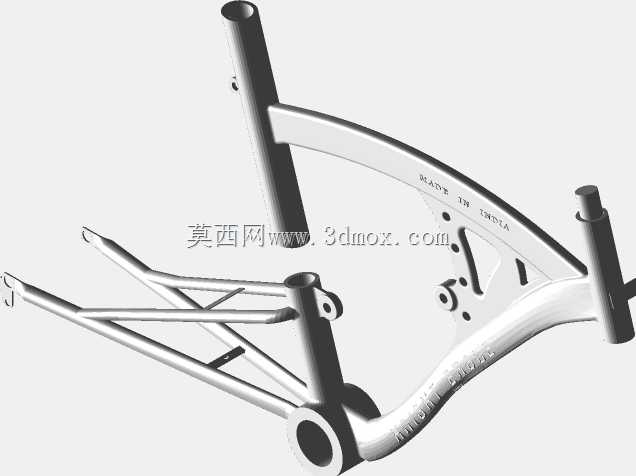

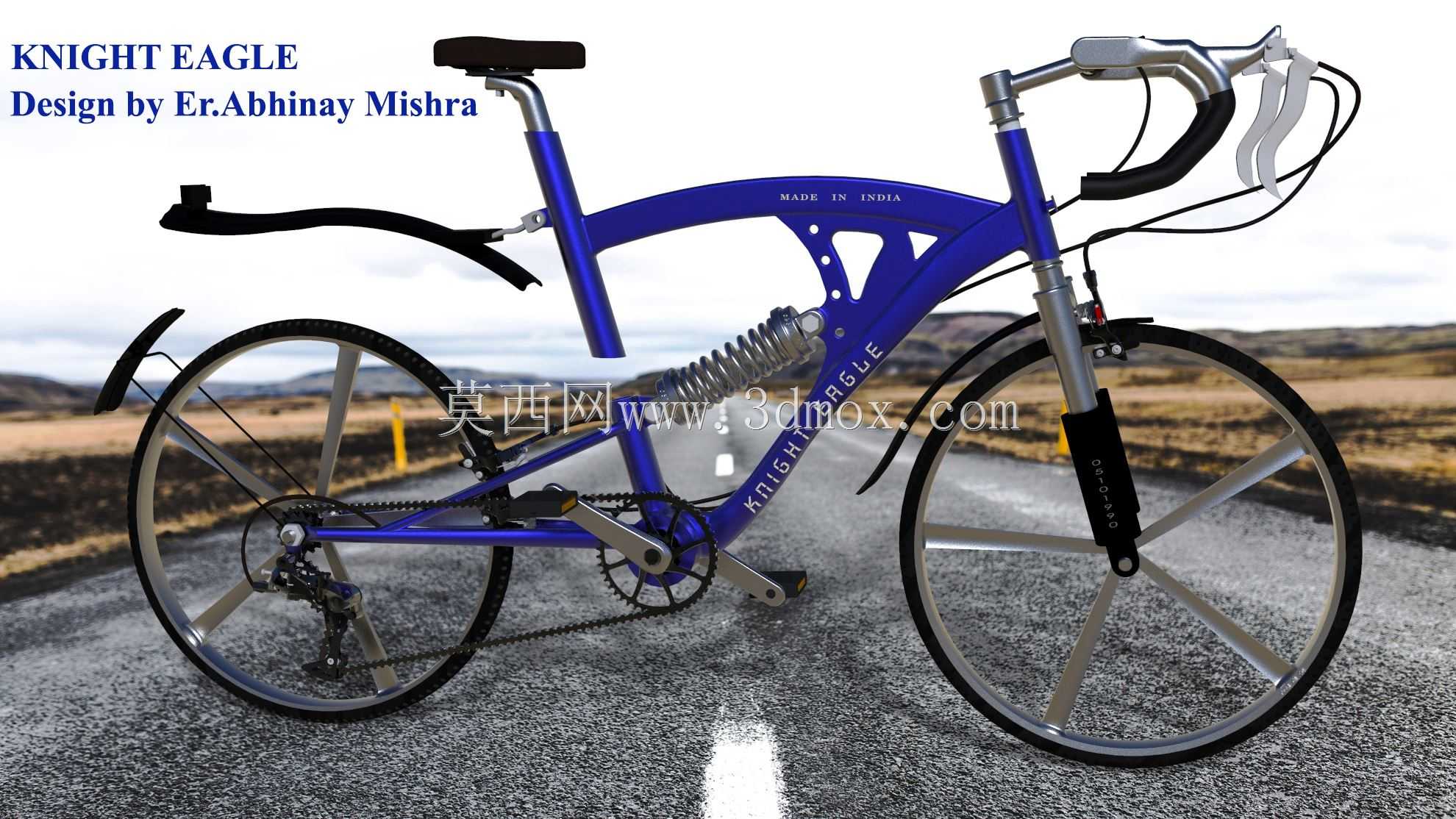

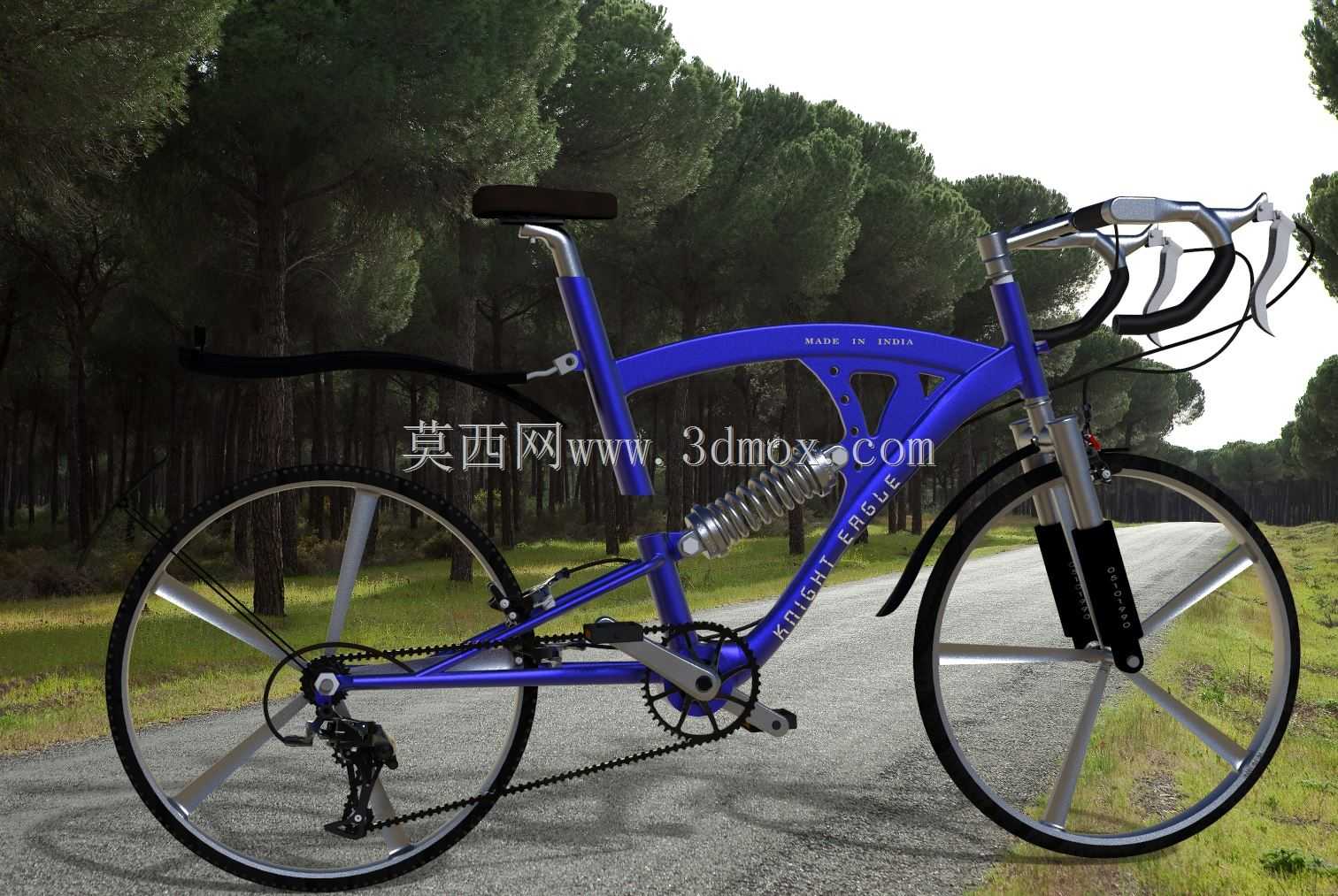

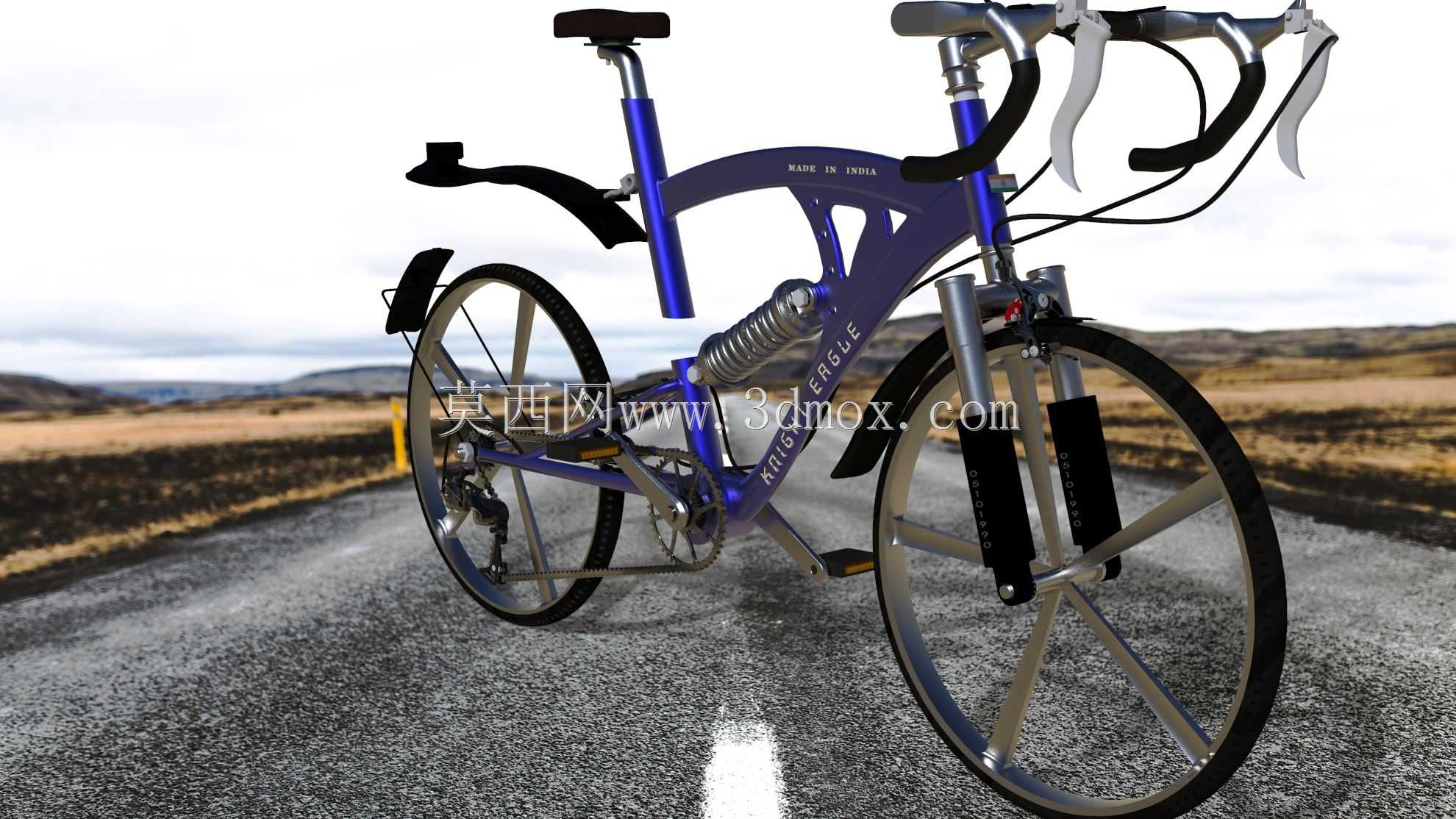

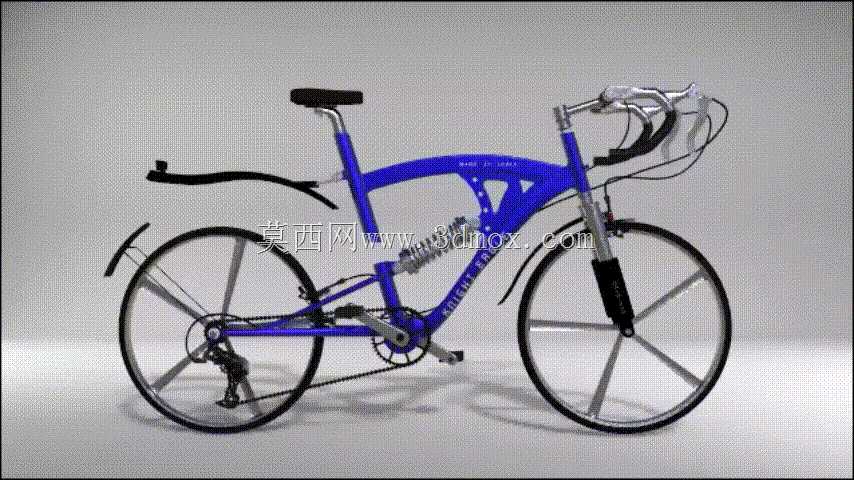

　　这款自行车的设计核心围绕城市通勤与轻度非铺装路面骑行场景展开，区别于传统菱形车架的结构逻辑，采用了一体化弧形主梁的异形车架布局，在保证车架扭转刚度的前提下，将后避震结构集成在主梁与后下叉的连接位置，能够有效过滤城市路面井盖、减速带以及郊野碎石路带来的竖向冲击，降低骑行过程中手腕与腰椎受到的连续震动负荷。从安装边界来看，整车轮组采用26英寸规格的五辐一体式轮圈，搭配标准100mm开档前叉与135mm开档后轴，适配市面绝大多数通用规格的内外胎、碟刹夹器与变速套件，后期维护替换零部件不需要单独定制非标配件。车架的立管角度设置为73度，兼顾踩踏发力的直接性与长途骑行的坐姿舒适度，上管的弧形抬升设计让跨高门槛降低，

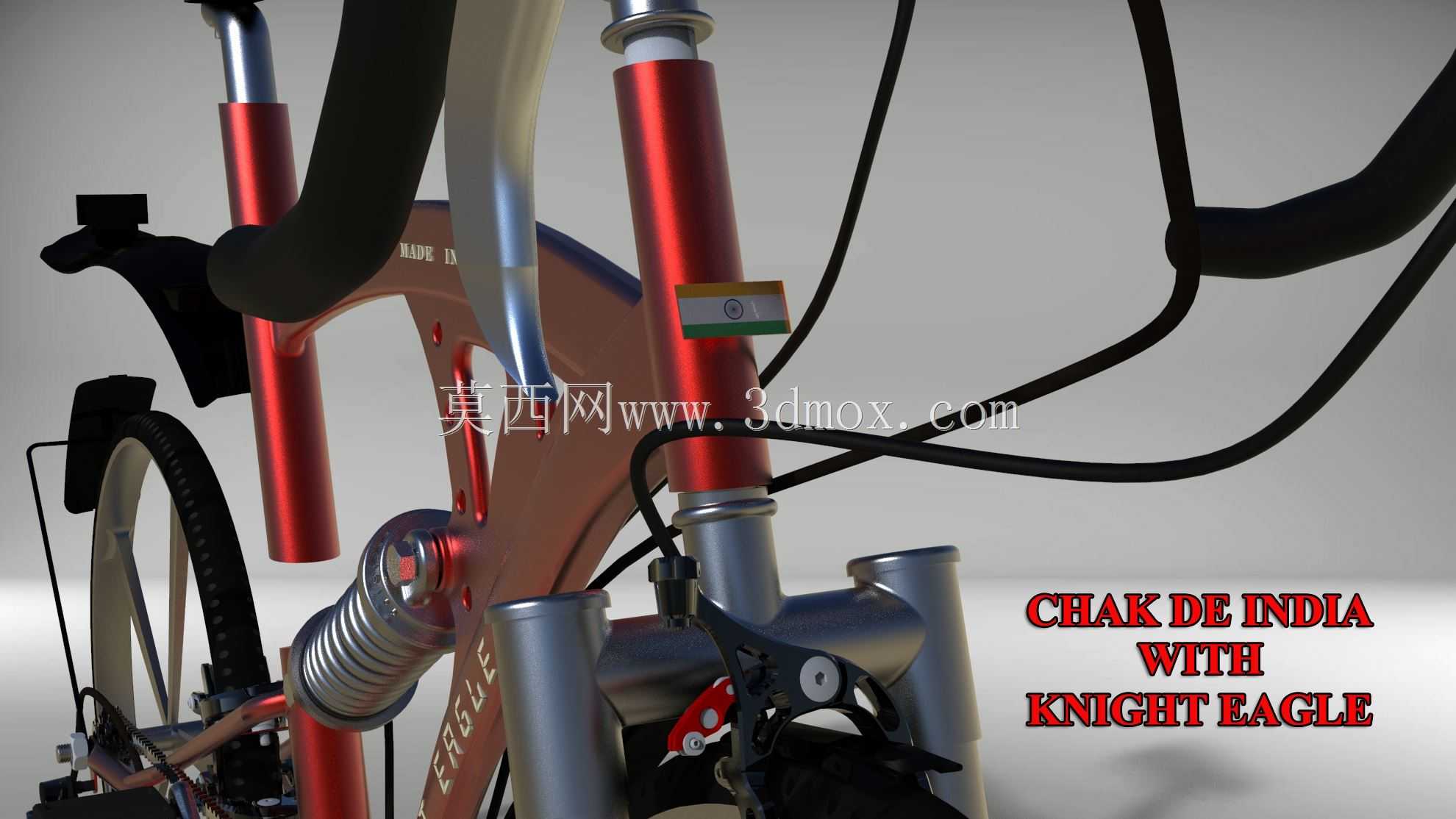

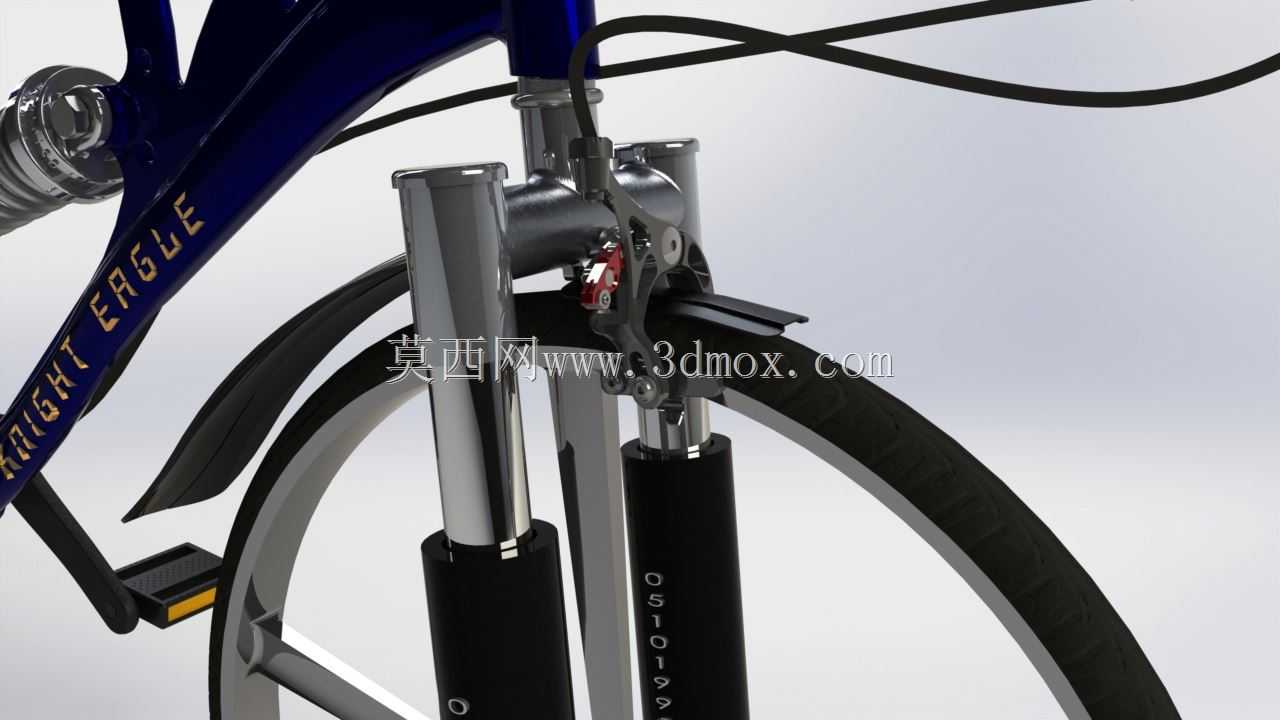

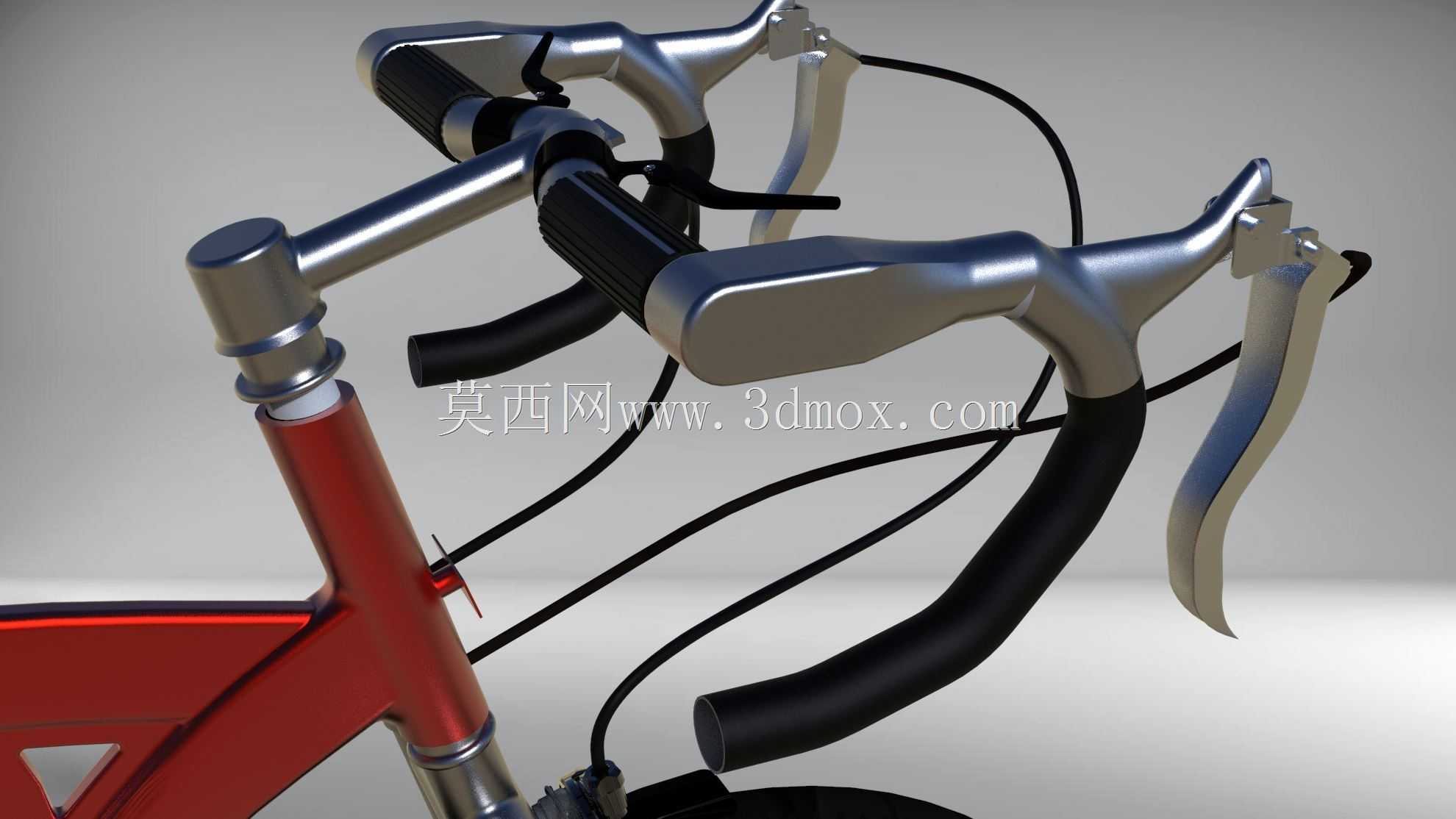

　　不同身高跨度的使用者都能找到合适的上下车姿态，避免传统水平上管车架卡裆的使用痛点。设计过程中优先考虑了传动系统的走线布局，变速线管与刹车线管全部沿着主梁内侧的预留卡槽布置，既减少了线管外露带来的风阻与剐蹭风险，也能避免雨天骑行时泥水直接冲刷线管造成的锈蚀卡顿问题。后挡泥板与货架安装位采用集成式预埋螺母设计，不需要额外在车架上打孔固定，用户后期加装通勤载物配件时不会破坏车架的结构强度。前叉采用油簧阻尼结构，避震行程设定为80mm，配合后避震器的50mm行程，能够应对落差不超过100mm的路面冲击，同时不会因为避震行程过长造成踩踏泄力，适合日常10-30公里通勤距离的使用需求。车把采用弯把设计，把横宽度设置为420mm，

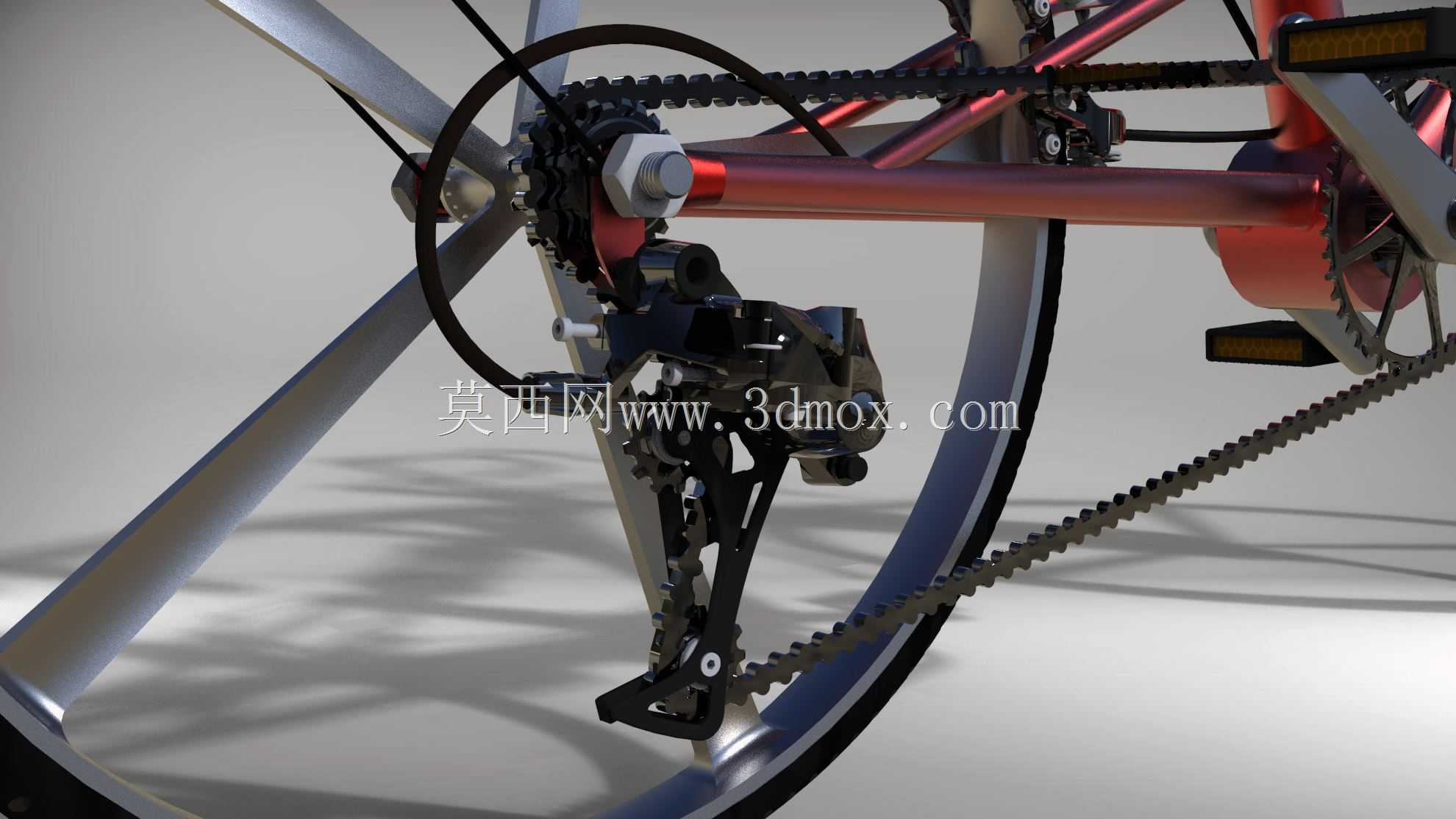

　　预留了副刹把与变速指拨的安装空间，用户可以根据自身使用习惯调整握持姿势，长时间骑行时可以切换不同的上把、下把姿态缓解上肢疲劳。座垫采用窄型运动款设计，座弓为标准7mm圆轨规格，适配市面绝大多数通用座管夹，用户可以根据自身坐骨宽度灵活替换适配的座垫。整车的传动比覆盖范围兼顾了平路巡航与轻度爬坡需求，牙盘采用52T单盘结构，飞轮采用11-28T的7速卡飞，既减少了前拨变速的结构复杂度，降低日常维护频率，也能满足城市道路常见的坡度通行需求。
