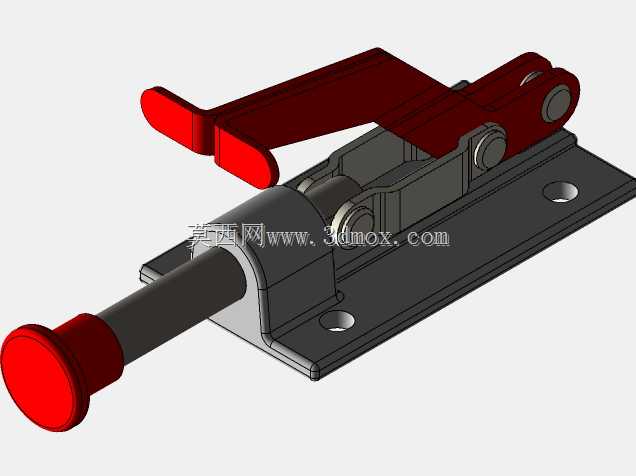

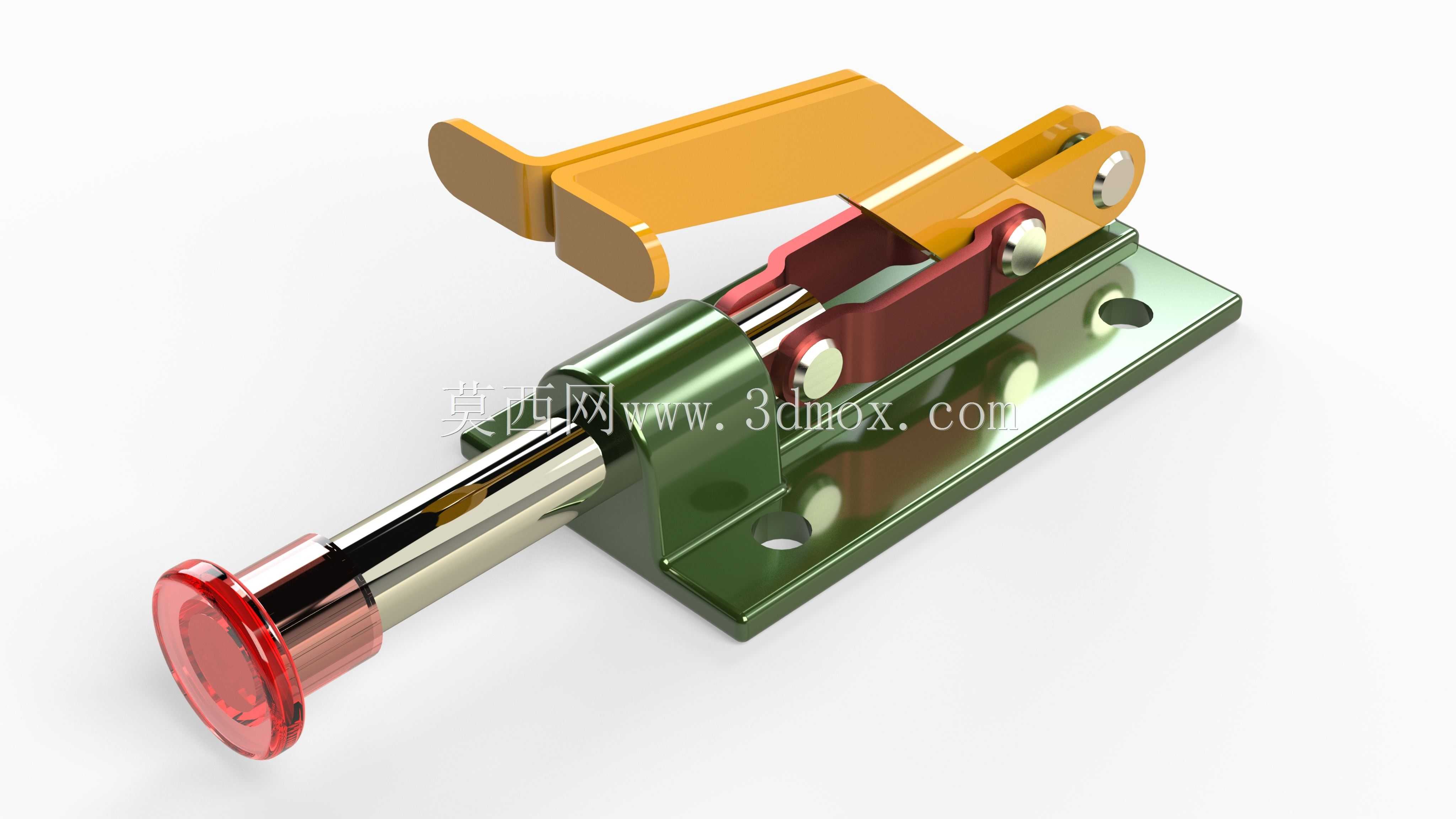

推拉式快速夹钳拨动锁紧机构

　　这类推拉式拨动锁紧夹钳，在工装治具、生产线工位定位、检具装夹场景中应用十分广泛，常见于电子零部件装配工位、五金件焊接工装、木质包装箱封箱定位、小型零部件铣削加工夹持等场景，核心作用是通过手动扳动拨杆实现夹钳推杆的快速伸出与回缩，完成工件的快速压紧、定位锁定，相比螺纹旋紧类夹持结构，操作效率能提升数倍，单次锁紧与释放动作仅需1秒左右，能大幅降低工位操作的辅助时间。

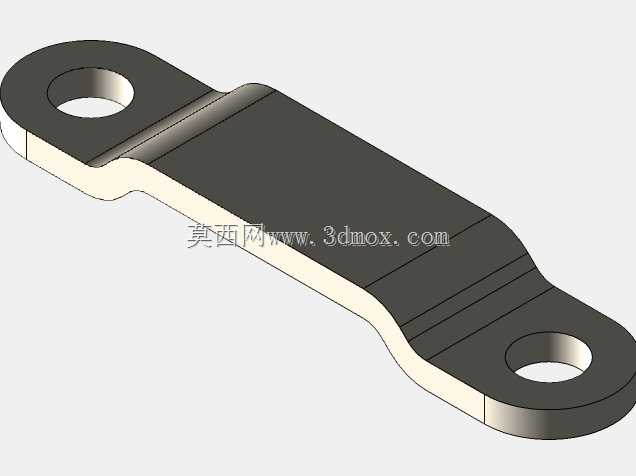

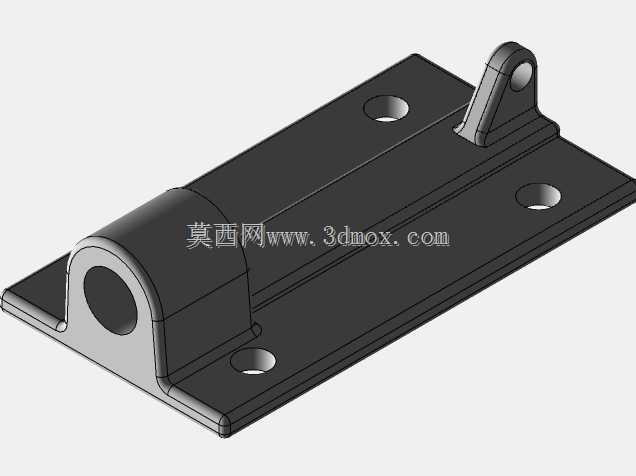

　　从结构设计逻辑来看，该夹钳采用了连杆死点锁紧原理，当拨杆扳动到锁紧位置时，内部连杆机构越过运动死点，此时即使推杆受到工件方向的反向推力，机构也不会自行松脱，锁紧状态的保持完全依靠机械结构自锁，无需额外施加持续的外力维持，可靠性远高于依靠摩擦力锁紧的夹持结构。夹钳的底座采用带安装孔的平板式设计，两个长圆形安装孔可适配一定范围的安装位置偏差，安装时可通过螺栓直接固定在工装基板、工作台面或者设备机架上，安装边界清晰，底座的安装孔距、底座整体长宽尺寸都适配常规工装的铝型材、钢板安装面，不需要额外加工复杂的适配结构。

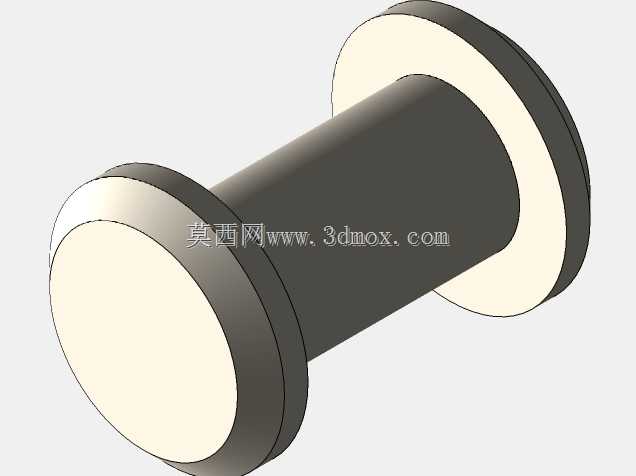

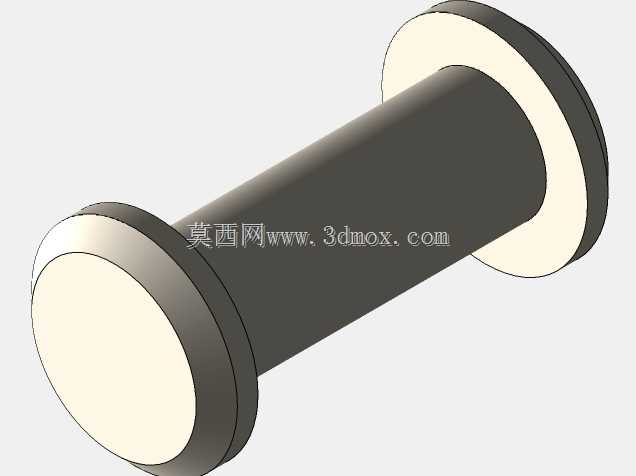

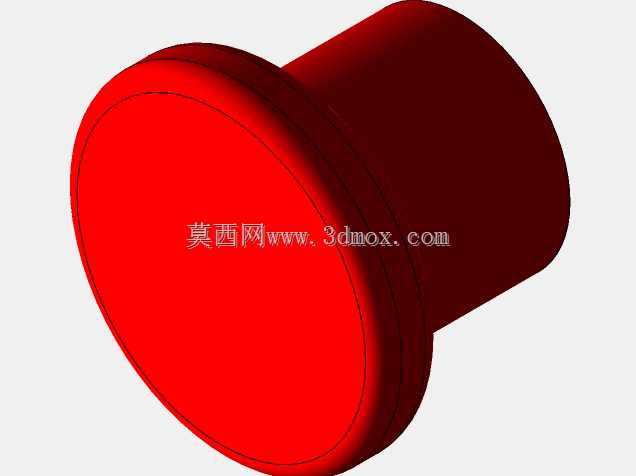

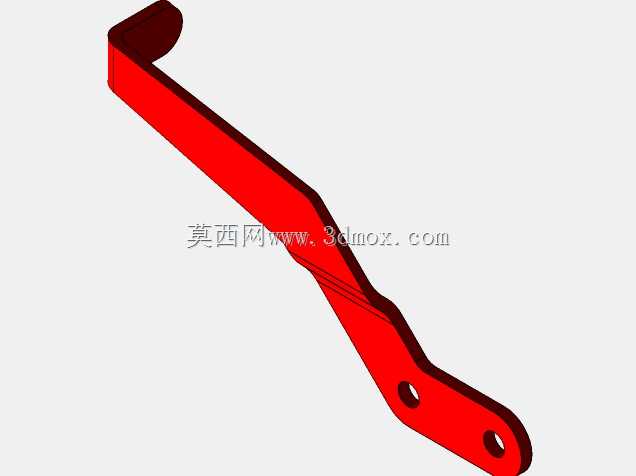

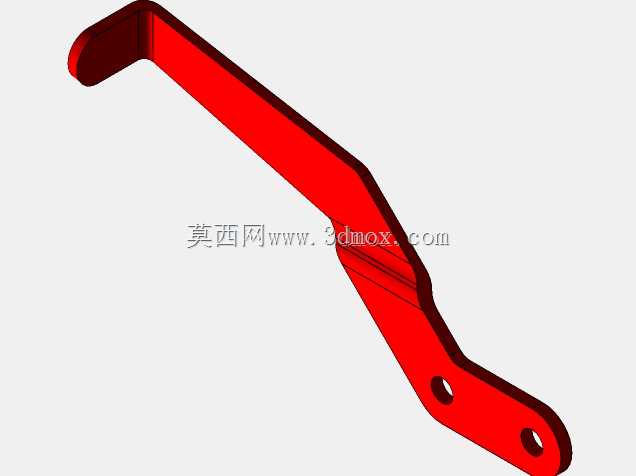

　　推杆部分采用圆柱形光轴结构，前端的红色压头为柔性接触材质，接触工件时不会刮伤工件表面，同时能补偿一定的工件尺寸公差，避免刚性接触导致的工件压痕或者夹钳受力过载。拨杆的操作力经过杠杆比优化，普通操作人员单指即可完成扳动操作，长时间重复操作也不会产生明显的手部疲劳。夹钳的所有运动铰接点都采用销轴连接，运动间隙控制在极小范围内，锁紧后推杆的窜动量极小，能保证工件定位的重复精度，满足多数工装夹具的定位精度要求。

　　在实际选型应用中，这类夹钳需要根据所需的夹持推力、推杆行程长度、安装空间尺寸来匹配对应规格，该款夹钳的推杆行程覆盖常规小型工件的夹持需求，锁紧状态下的夹持力可满足多数轻载装夹场景，整体结构紧凑，不会占用过多工装安装空间，在狭小的工位布局中也能灵活布置。夹钳的外露金属部件都做了表面防锈处理，在常规车间环境下长期使用也不会出现锈蚀卡滞的问题，运动副的磨损量极低，正常工况下的使用寿命可达数万次操作，维护成本极低，仅需定期在铰接点滴注少量润滑油即可保持动作顺畅。
