航空发动机涡轮螺旋桨结构设计

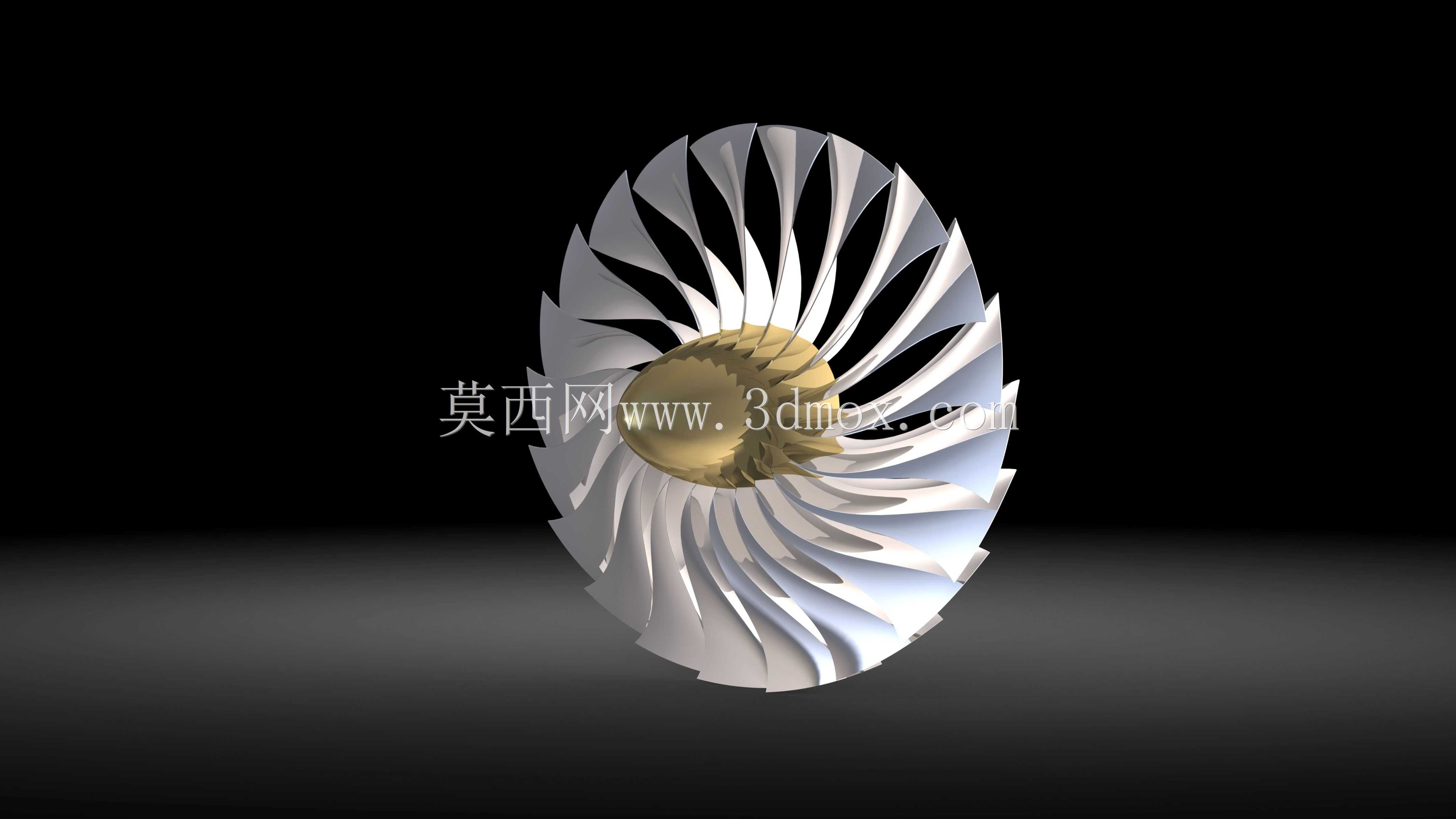

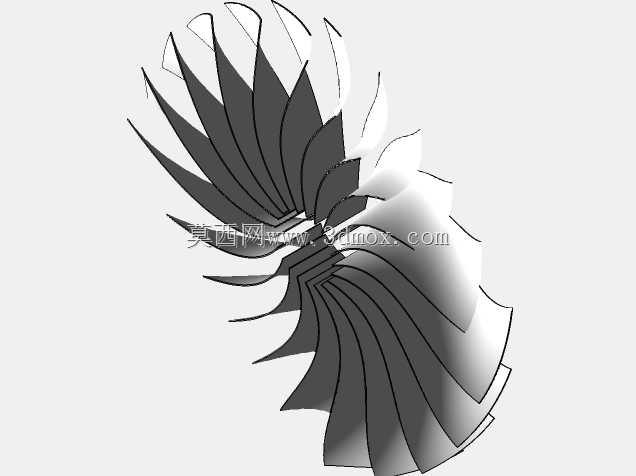

　　这类带空间扭曲叶片的涡轮螺旋桨结构，核心应用场景集中在中小型通航飞机、涡桨发动机的动力输出段，也有部分同构型叶轮被用于工业透平、流体增压设备的核心做功单元。实际运行过程中，高温高压燃气或高速来流冲击叶片型面，将流体的动能与压力能转化为轴系的旋转机械能，带动前端螺旋桨或者负载端设备输出扭矩，是整套动力装置里能量转换的核心承载部件。从结构设计逻辑来看，叶片的翼型截面是沿着叶根到叶顶方向连续扭转的，不同半径位置的截面安装角存在渐变，这个设计是为了匹配不同线速度下的来流攻角，避免叶根处气流分离、叶顶处出现激波损失，尽可能提升全工况下的能量转换效率。叶根位置采用了榫头式的连接结构，和轮盘上的榫槽可以实现精准配合，

　　装配时能够保证每一片叶片的周向定位精度，同时预留了热膨胀的间隙，避免高速旋转、高温工况下零件热胀卡死。轮盘的中心位置设计有标准的轴孔与键槽结构，安装边界需要匹配对应直径的动力输出轴，轴向定位靠轴肩与锁紧螺母实现，周向扭矩通过平键传递，安装时需要保证轮盘端面的跳动公差控制在合理范围内，避免高速旋转时出现过大的振动值。叶片的数量经过动平衡校核，每一片叶片的质量矩都控制在极小的公差带内，装配完成后整体组件不需要做过多的额外动平衡去重，就能满足高转速工况下的运行要求。叶身的型面做了流线型过渡处理，没有尖锐的棱角与应力集中点，在承受离心载荷与气动交变载荷的过程中，能够有效降低局部应力峰值，提升部件的疲劳寿命。这类结构在建模过程中，

　　需要先通过翼型坐标点生成各个截面的草图，再通过放样、曲面缝合的方式生成完整的叶身实体，之后对叶根与轮盘的连接位置做圆角过渡处理，最后完成整体的布尔运算与结构细节补充。实际选型应用时，需要根据设备的额定转速、设计流量、输出功率参数匹配对应的叶片安装角与轮盘直径，确保组件的运行工况落在设计的高效区间内，同时还要考虑材料的高温强度与抗疲劳性能，匹配对应的工况使用需求。
