法兰式黄油飞阀结构三维设计

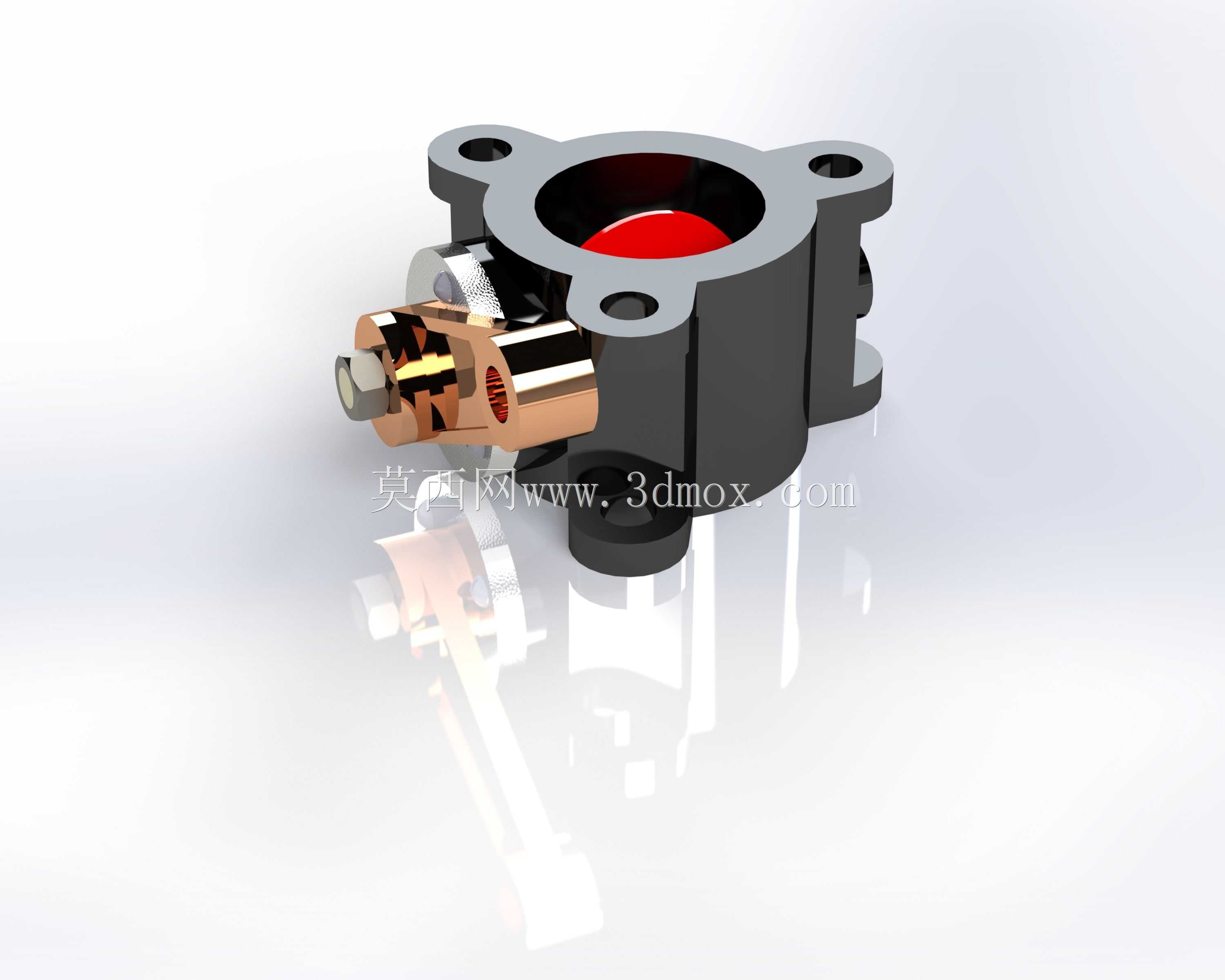

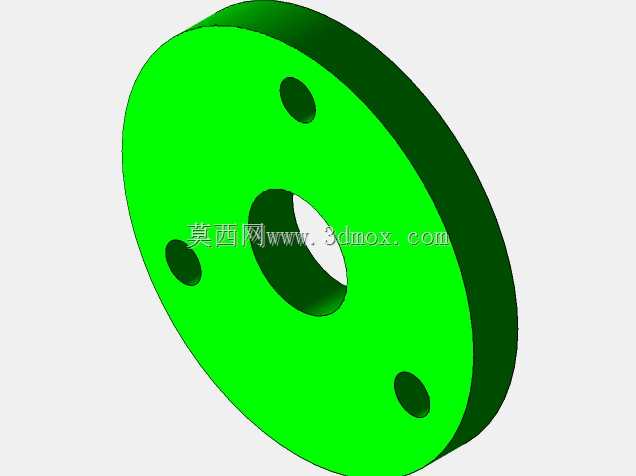

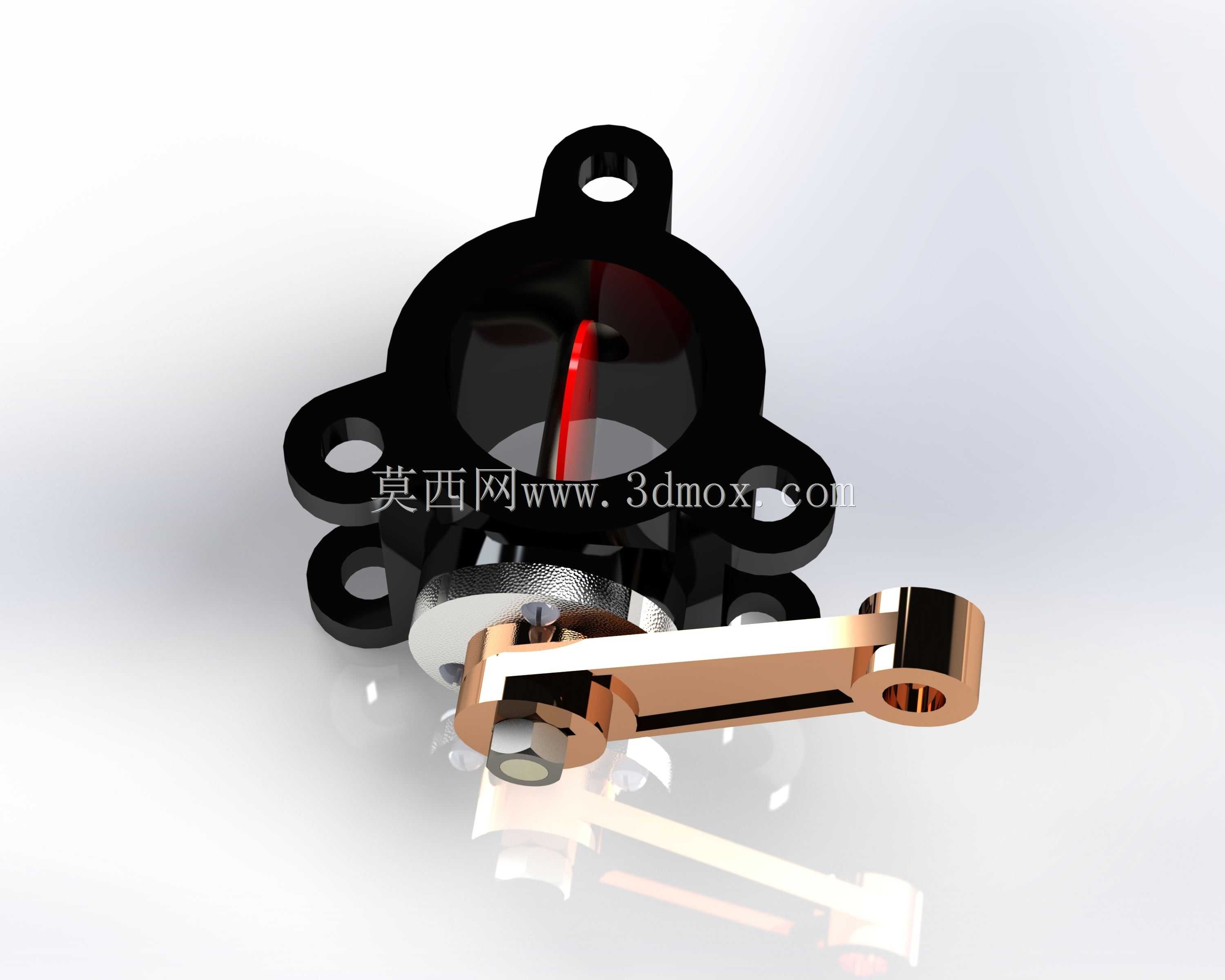

　　这款黄油飞阀主要应用在集中润滑系统的支路末端，常见于工程机械行走机构、重型设备铰接点、生产线传动工位的润滑点位管控，负责精准控制润滑脂的通断与供给量，避免润滑脂过量溢出造成污染，或是供给不足导致运动副干磨损耗。从结构设计来看，主体采用三孔法兰安装形式，安装孔位沿阀座圆周均布，可直接匹配对应规格的润滑点基座，安装时无需额外加装转接件，法兰端面预留的密封槽可适配耐油橡胶密封圈，保证高压注脂工况下的密封性能，不会出现润滑脂侧漏问题。阀芯组件采用侧置布局，注脂接口与阀体轴线呈垂直排布，这种布局能大幅压缩安装所需的轴向空间，在设备铰接点这类安装空间局促的位置也能顺利布置，不会和周边的结构件产生运动干涉。设计过程中优先考虑了润滑脂的流动特性，

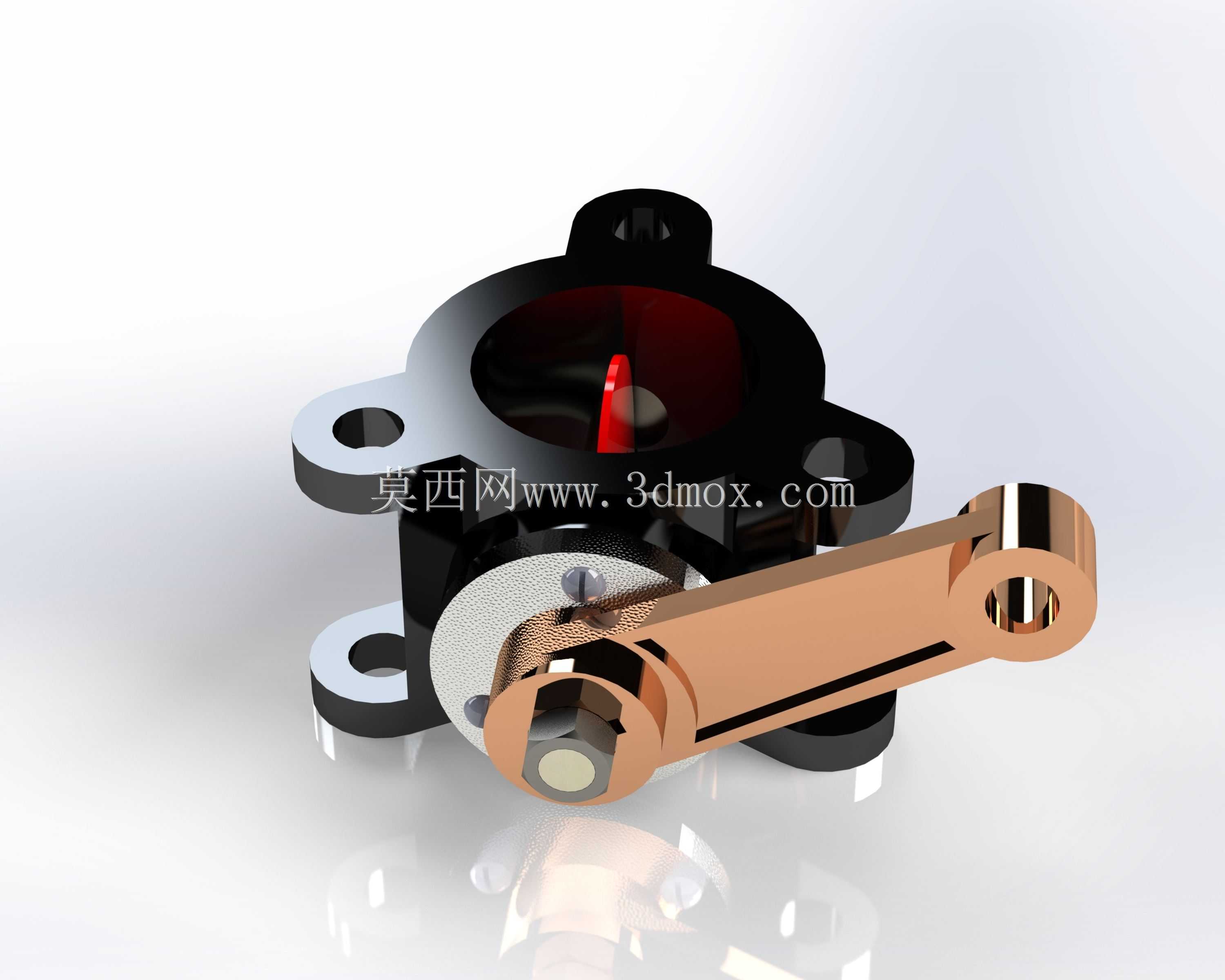

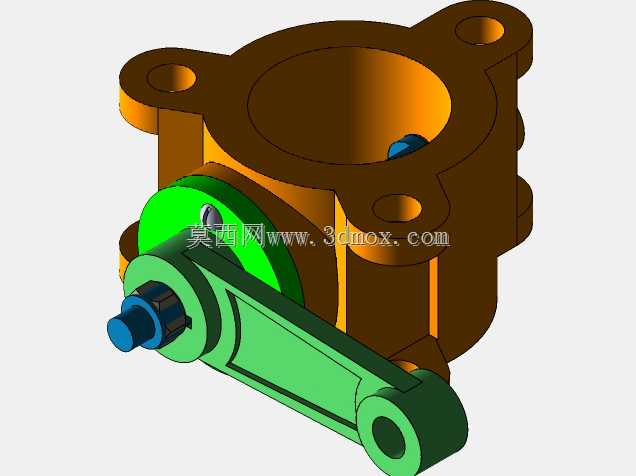

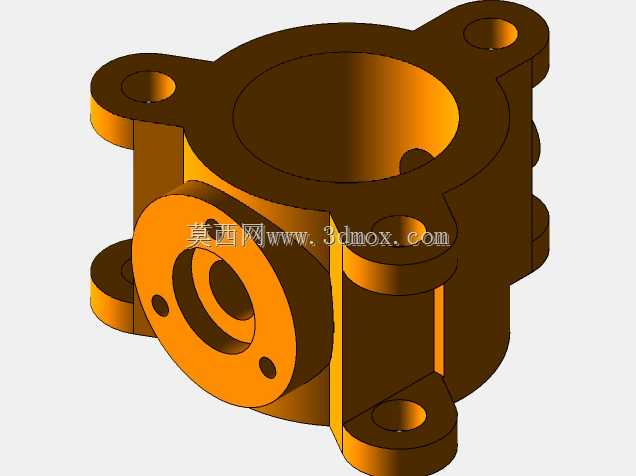

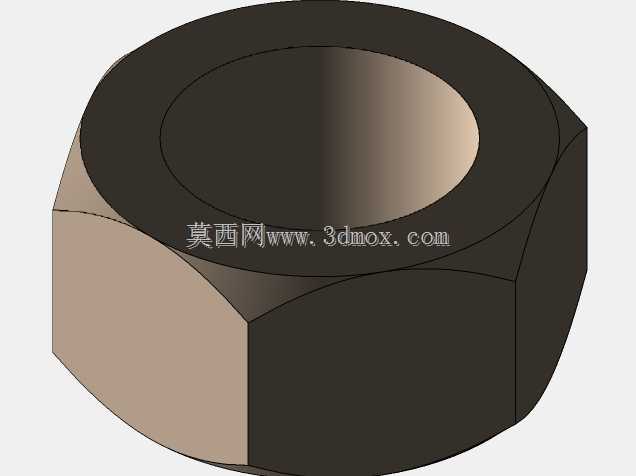

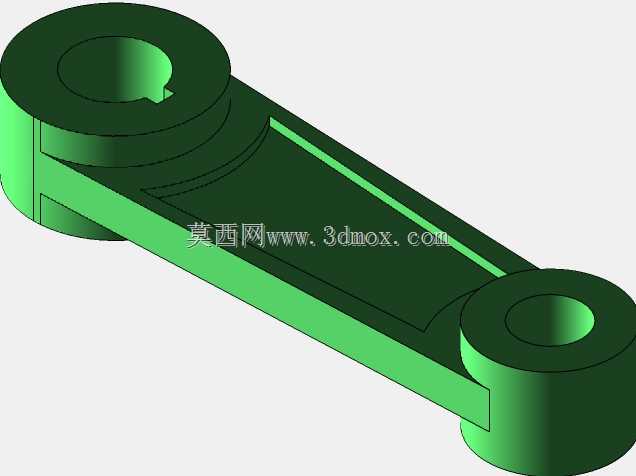

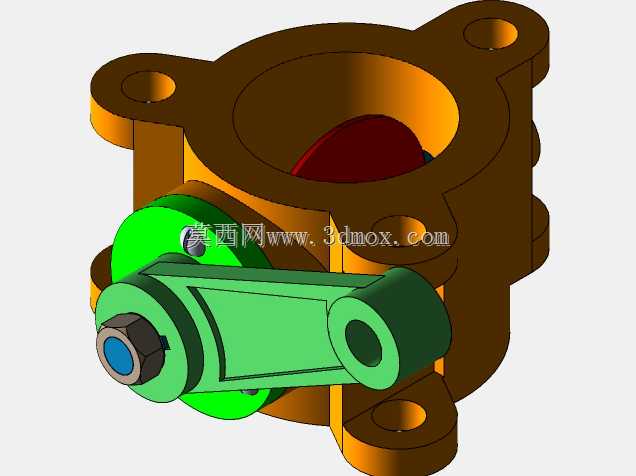

　　阀体内腔做了平滑过渡处理，没有直角突变的流道结构，避免高粘度的黄油在流道内残留堵塞，即使在低温环境下润滑脂粘度升高，也能保证注脂通路顺畅。调节端的锁紧结构采用了六角配合防松卡簧的形式，现场调试时用普通扳手就能完成开度调整，调整到位后卡簧会自动卡入对应槽位，避免设备运行过程中因为振动导致阀芯开度移位，保证润滑脂供给量稳定。阀体的外露金属部分做了防锈处理，可适应户外施工、车间多粉尘等复杂工况，不会因为长期接触水汽、粉尘出现锈蚀卡滞的问题。从安装边界来看，法兰端面到阀芯调节端的总长度控制在紧凑范围内，侧置注脂接口的外伸尺寸也做了优化，安装后不会突出设备结构的安全边界，避免设备运行过程中被剐蹭损坏。这款阀的结构拆解后分为阀座、阀芯、密封件、

　　锁紧组件、注脂接头几个独立模块，后期维护时可单独更换磨损的密封件或阀芯，无需整体更换阀体，能降低现场运维的成本。在建模过程中，所有配合面都按照实际加工公差做了间隙预留，法兰安装孔的位置度、阀芯与阀腔的同轴度都符合机械加工的精度要求，模型可直接用于后续的工程图导出、装配干涉校验，也能作为润滑系统布局设计时的选型参考，帮助设计人员提前确认安装空间是否足够，避免现场安装时出现尺寸不匹配的问题。
