重载万向工业脚轮结构设计方案

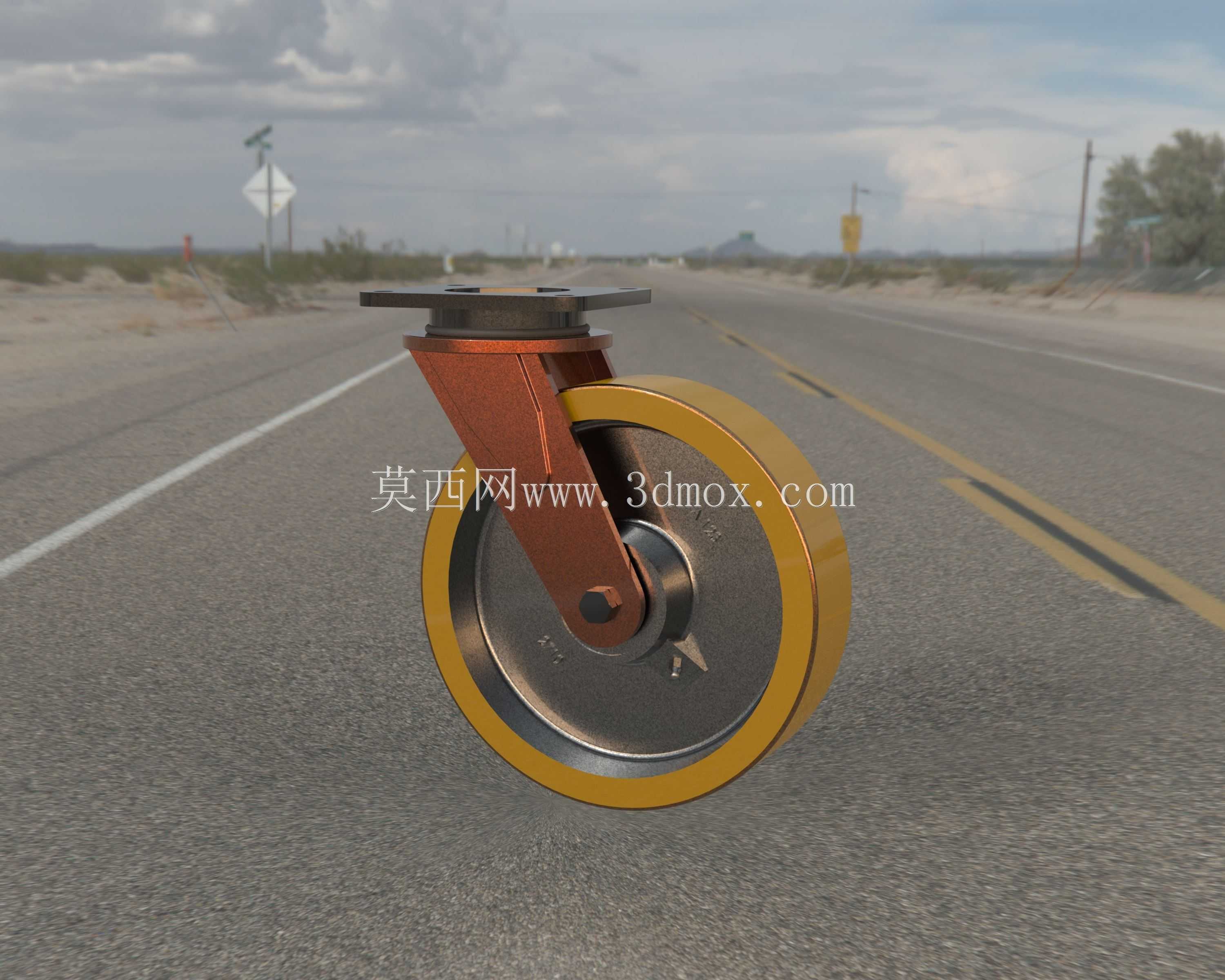

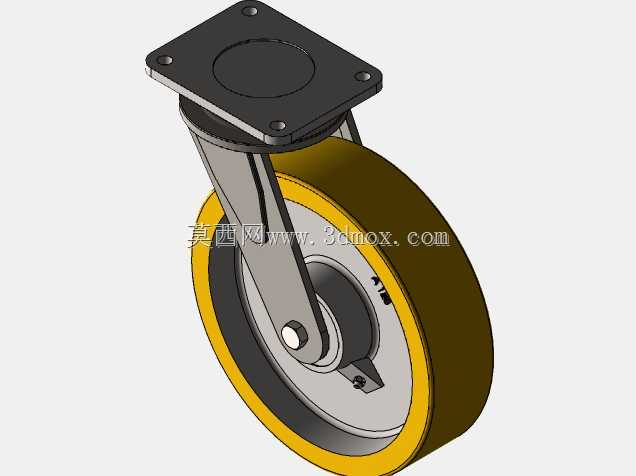

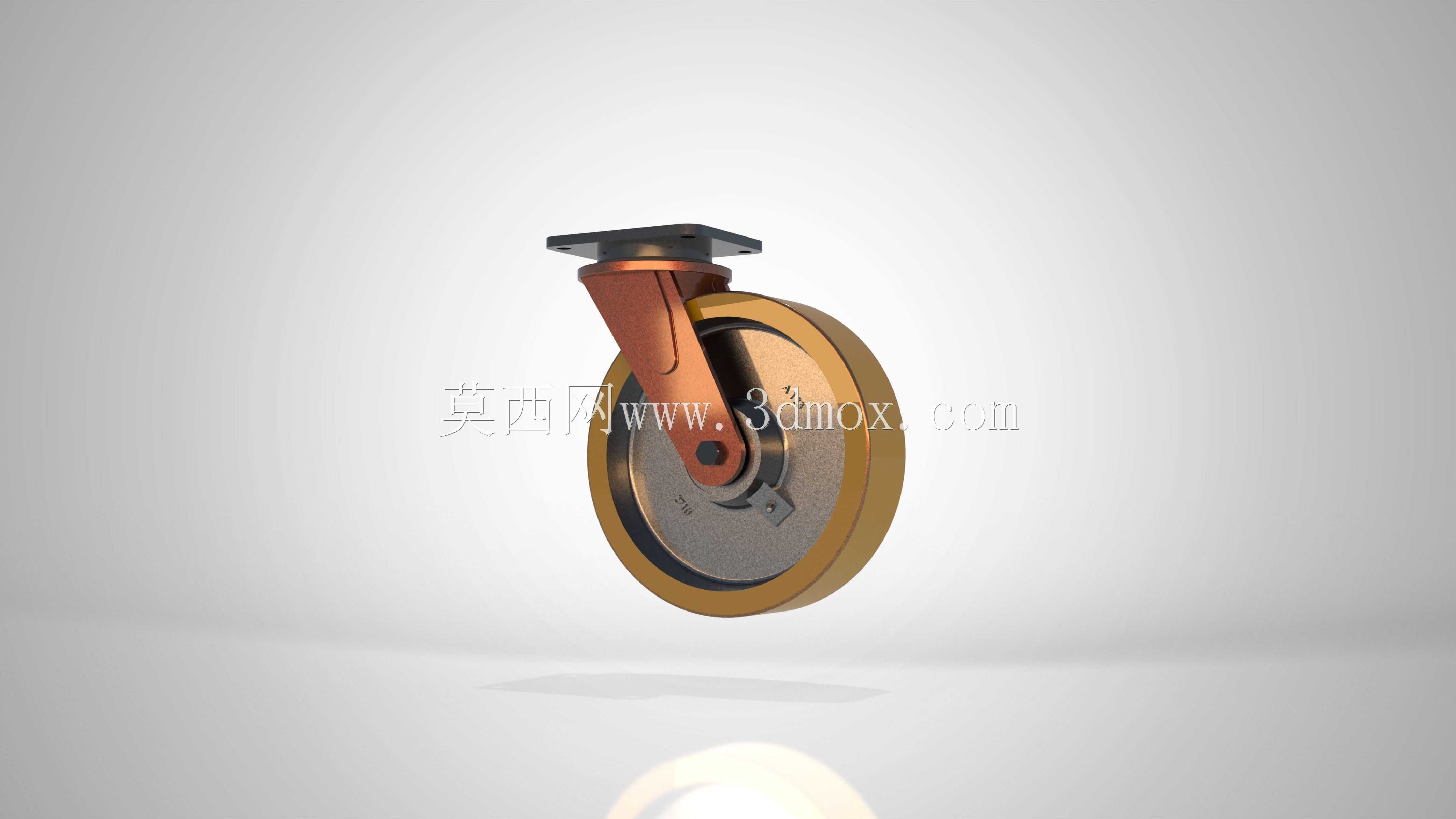

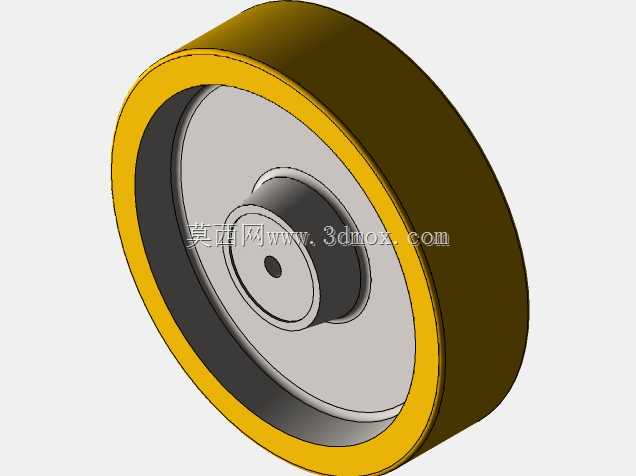

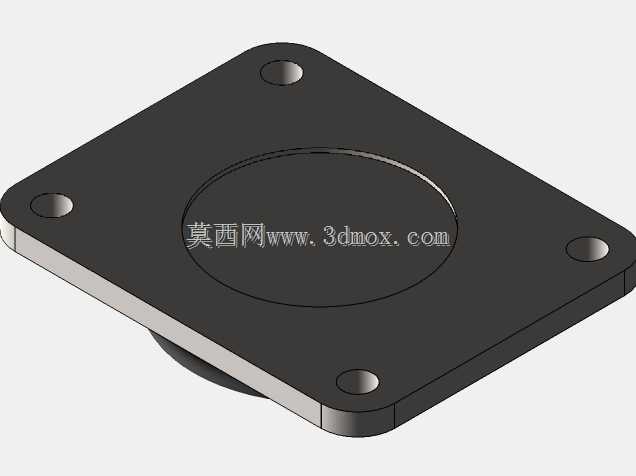

　　这款重载万向脚轮的结构设计，首先要匹配工业场景里各类移动设备的行走需求，常见的应用场景覆盖车间周转工装车、重型货架转运底座、自动化设备移动机架、仓储物流搬运器具，部分大载荷工况下的生产线移动工位台也会选用同结构脚轮作为行走支撑部件。从功能特性来看，该脚轮采用万向回转结构，顶部的方形安装法兰可通过螺栓与设备底座刚性连接，回转支架内置耐磨回转副，可实现360度水平方向自由转向，转向过程无卡滞，在狭小空间内挪动设备时无需额外调整设备朝向，即可完成多方向位移。滚轮部分采用金属轮芯外包高耐磨聚氨酯轮缘的复合结构，金属轮芯保证径向承载能力，避免大载荷下轮体变形，聚氨酯轮缘可降低行走过程中对环氧地坪、水泥地面的磨损，同时减少滚动噪音，

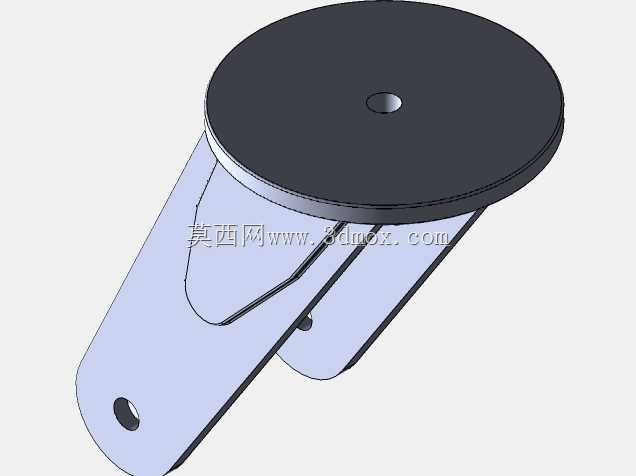

　　适配车间内低噪音作业的环境要求。设计过程中首先核算了额定载荷下的支架受力，回转支架采用加厚钢板冲压焊接成型，支架与轮体的连接轴采用调质处理的合金销轴，销轴与轮体之间配置耐磨轴套，降低长期滚动过程中的磨损量，延长部件使用寿命。安装边界方面，顶部方形法兰的安装孔位采用行业通用孔距设计，可直接适配多数标准设备底座的安装位，无需额外打孔改造；轮体直径与支架回转半径经过匹配计算，转向过程中轮缘不会与设备底座、支架本体发生干涉，同时轮体的安装高度控制在合理范围，保证设备安装后的整体重心高度符合稳定性要求，避免移动过程中出现侧翻风险。轮缘的圆弧面设计可降低滚动阻力，在地面存在微小凸起、缝隙的工况下，仍能保持平稳滚动，不会出现卡滞跳轮的情况。

　　回转支架的表面做了防锈涂装处理，可适配车间内存在少量油污、潮湿的作业环境，避免长期使用后支架锈蚀导致转向卡滞。轮体两侧设置有密封结构，可阻挡车间内的粉尘、碎屑进入轮体转动副，减少日常维护频次，在多粉尘的加工车间、仓储区域使用时，仍能保持转动顺畅。
