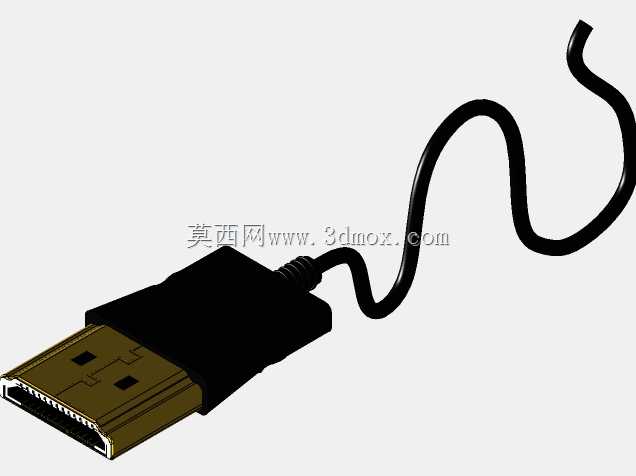

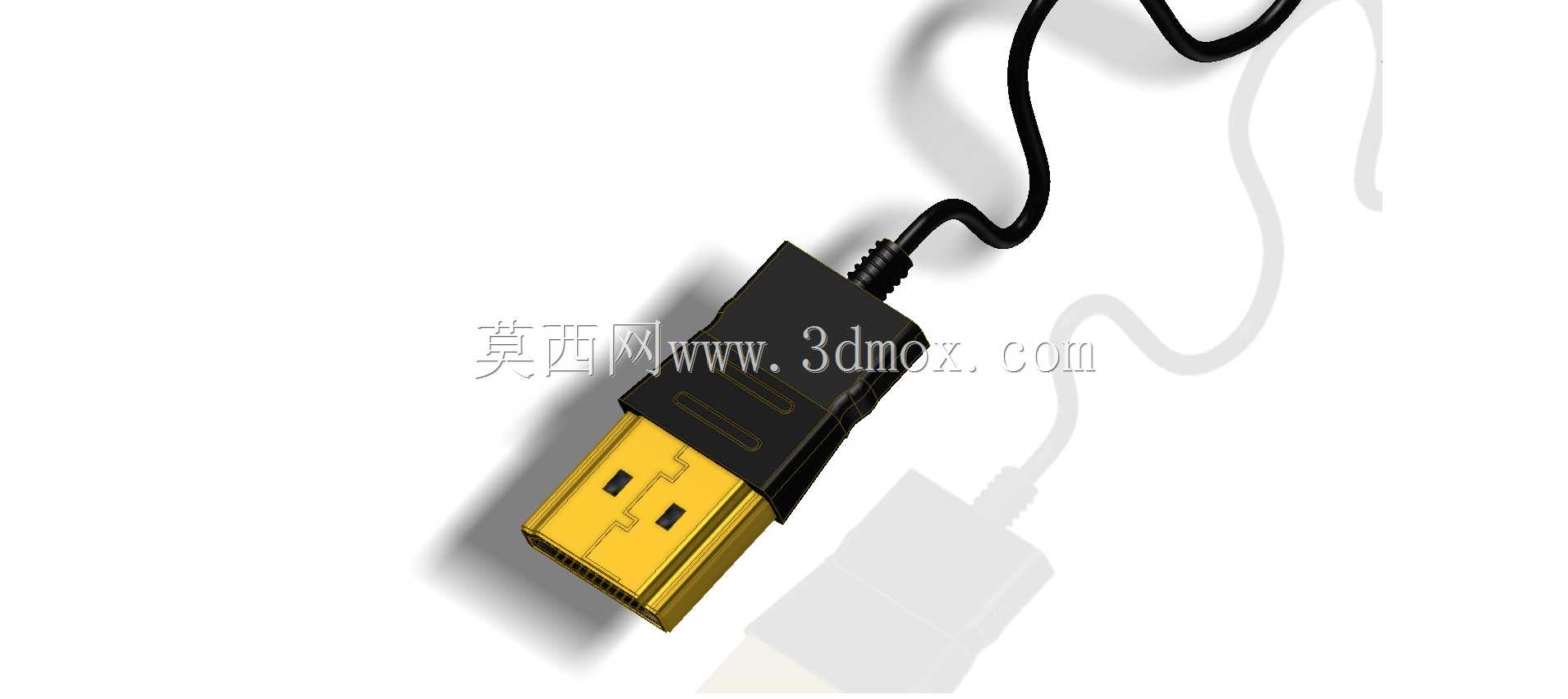

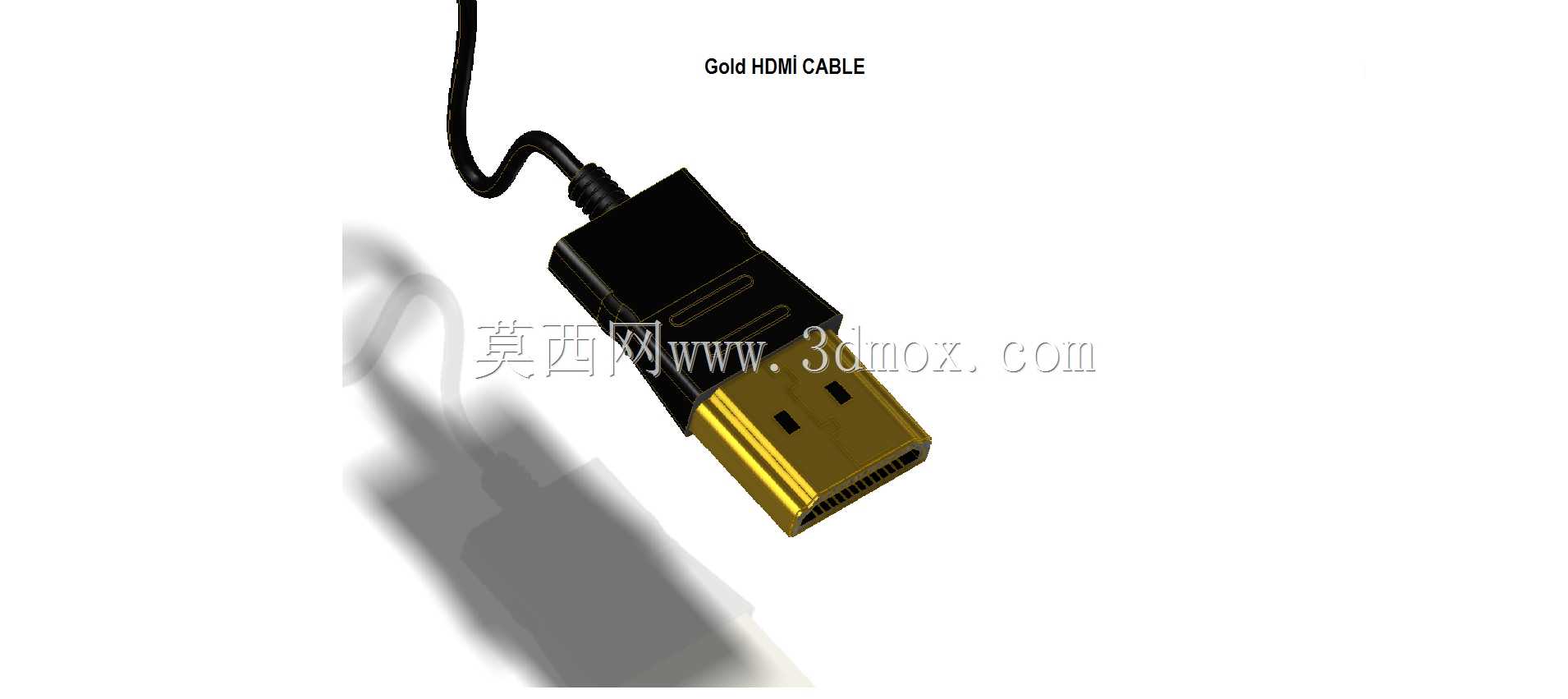

镀金接头高清信号传输线缆三维结构

　　日常做消费电子结构配套设计时，这类带镀金接头的高清信号线缆是绕不开的配套部件，很多人建模时只做个大概外形，真到做设备接口适配、装配干涉检查的时候就会出问题。先从实际应用场景说，这类线缆不光用在家庭影音设备的连接，在工业触控显示终端、嵌入式工控机的显示输出、医疗影像设备的信号传输场景里也大量使用，不同场景下对线缆的弯折半径、接头插拔寿命、外被耐磨性能的要求差异很大，建模时如果没把这些边界条件考虑进去，做出来的结构件到实际装配时很容易出现接头和设备外壳干涉、线缆弯折后应力集中导致芯线断裂的问题。从设计思路上看，这个接头部分的镀金层不是为了外观装饰，主要是降低接触阻抗，减少高频信号传输时的信号衰减，接头的金属外壳做了全包覆结构，

　　一方面是做电磁屏蔽，避免外界电磁干扰影响高清信号的传输稳定性，另一方面也能增强接头的结构强度，减少多次插拔后接头变形的概率。建模时要注意接头部分的尺寸公差，公头的插芯尺寸要严格匹配通用HDMI接口的安装边界，插芯端面的倒角不能过大也不能过小，倒角过大会导致插合时接触不良，倒角过小则插拔时容易刮伤母座的接触弹片。线缆部分的外被采用柔性材质建模时，要预留出合理的弯折半径参数，常规使用场景下静态弯折半径不能小于线缆外径的4倍，动态拖拽场景下弯折半径要放大到外径的8倍以上，很多新手建模时把线缆做成完全刚性的直杆，完全没考虑实际布线时的弯折需求，做出来的模型根本没法用于实际的装配校验。接头和线缆衔接的位置做了应力缓释的锥台结构，

　　这个位置是线缆最容易出现断芯的部位，建模时要把这个过渡结构的弧度做顺，不能出现直角转折，否则实际使用时反复弯折会直接把芯线折断。另外接头尾部的网尾结构长度也要匹配实际的安装空间，有些设备的接口是内凹式的，如果网尾做的过长，插合后会顶在设备内凹结构的端面，导致接头没法完全插合，出现信号接触不良的问题。做这类线缆的三维结构时，不能只追求外观的渲染效果，要把实际装配、使用过程中的各个边界条件都融入到模型结构里，比如接头的插拔行程、线缆的最小弯折半径、网尾的过渡弧度、插芯的配合公差，这些细节才是模型能真正用于结构设计、设备选型参考的核心，而不是一个只能看外观的空壳模型。
