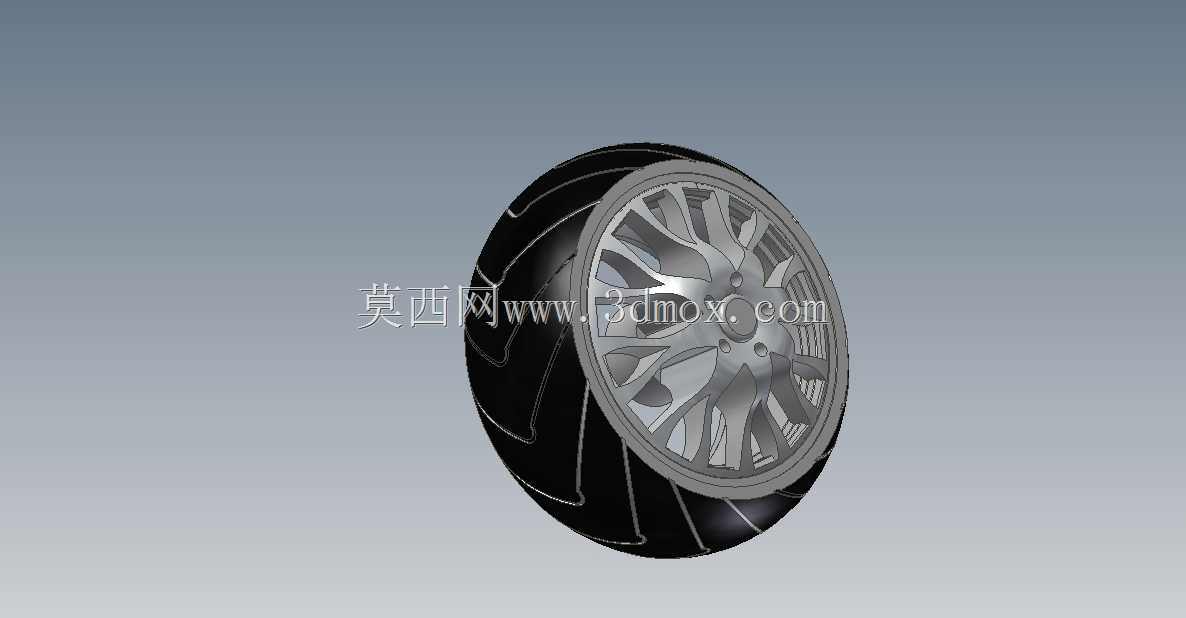

乘用车多辐条铝合金轮辋带轮胎总成结构

　　该轮辋车轮总成是乘用车行走系统的核心承载部件，日常行驶过程中需要承担整车载荷传递、路面冲击缓冲、行驶方向导向的核心作用，不管是日常城市铺装路面通勤、非铺装路面轻度越野场景，还是高速行驶工况下，轮辋与轮胎的配合精度都会直接影响整车行驶稳定性、胎噪表现以及制动系统的散热效率。设计阶段首先明确了轮辋的安装边界，匹配常规乘用车五孔轮毂安装位，PCD参数适配多数家用前驱、后驱车型的转向节安装接口，轮辋偏距设定兼顾轮拱内避让空间，避免转向极限工况下轮胎与翼子板内衬、悬架摆臂发生运动干涉。轮辋采用多辐条镂空结构设计，辐条的曲面走向经过受力优化，每根辐条的截面厚度从安装盘位置向轮缘位置逐步过渡，既保证径向、侧向载荷下的结构强度，避免过坑、

　　急刹工况下出现辐条变形断裂，同时镂空区域预留了足够的制动系统散热通道，行驶过程中气流可以顺着辐条间隙直接冲刷制动盘与制动卡钳，带走连续制动产生的热量，降低制动热衰减的出现概率。轮胎部分采用常规民用子午线轮胎结构，胎面预设排水沟槽走向，湿滑路面行驶时可以快速排开胎面与路面之间的水膜，提升抓地极限，胎侧厚度设定兼顾缓冲性能与侧向支撑性，过弯时胎侧形变量控制在合理区间，避免过度形变导致的路感模糊。建模过程中严格还原了轮辋与轮胎的配合公差，轮辋胎圈座的直径、锥度完全匹配轮胎子口的安装尺寸，保证充气后轮胎与轮辋之间的密封性能，不会出现慢漏气、胎圈脱位的问题；轮辋中心孔预留了与轮毂轴头配合的定位台阶，安装时可以实现自动对中，

　　减少高速行驶时的车轮动平衡偏差。气门嘴安装位在轮辋上做了沉台设计，避免充气嘴突出轮辋表面被外力剐蹭损坏，同时也不会影响平衡块的安装固定。整个轮辋的外形曲面做了光顺处理，没有突兀的棱角，既可以降低行驶过程中的风阻，也能减少泥水、砂石在轮辋表面的附着，日常使用时更容易清理。
