内螺纹连接手动球阀结构设计

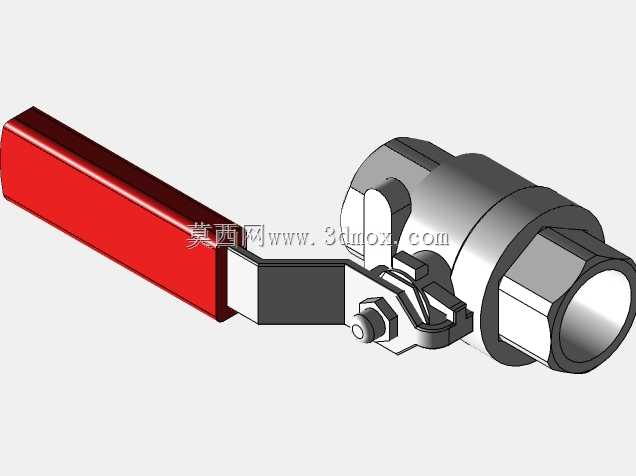

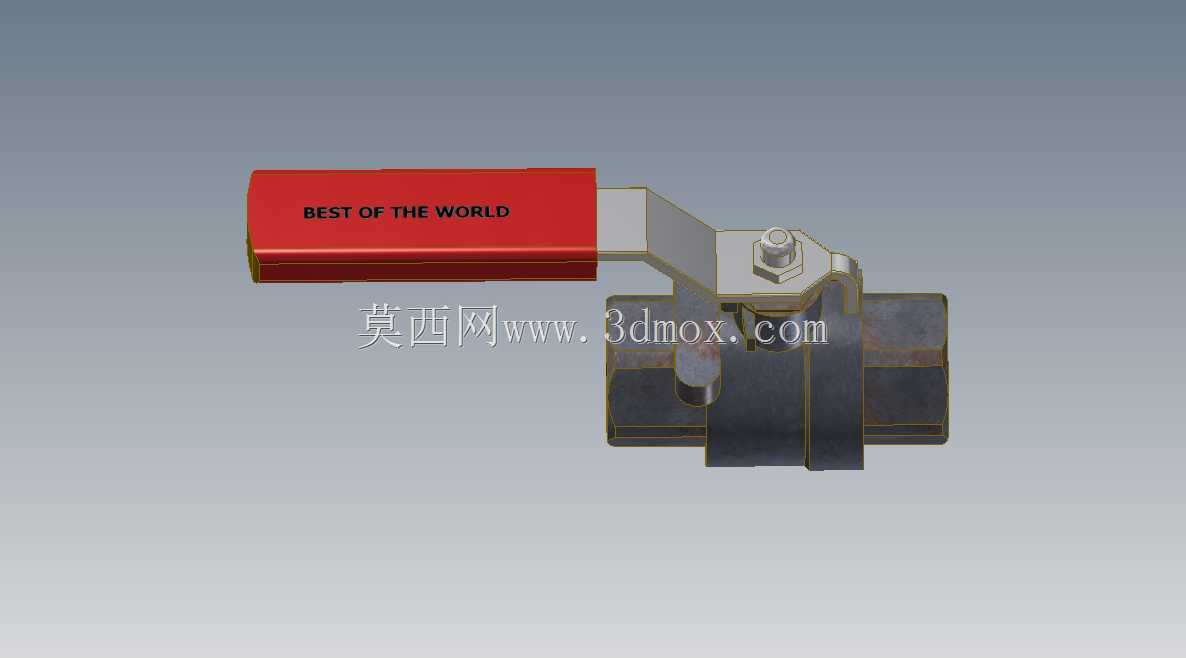

　　这款手动球阀的结构设计，核心围绕中小口径低压流体管路的截断控制需求展开，适配民用给排水、小型液压回路、普通化工介质输送、气动系统支路等常见工况，主要承担管路通断切换的功能，不做精准流量调节使用。从结构布局来看，整体采用两片式阀体组合设计，阀体两端为内螺纹连接接口，可直接与同规格外螺纹管路对接，安装时无需额外焊接法兰，适合小空间管路的快速布设，安装边界需预留手柄扳动的90度操作空间，避免周边构件干涉手柄转动。阀芯采用通孔球形结构，通孔直径与通径匹配，全开状态下流道无明显缩径，介质流经时的压力损失远小于同口径截止阀，适合对管路压损有一定要求的回路。阀杆采用下装式防飞出结构，即使阀腔带压时拆卸上部压盖，阀杆也不会被内部压力顶出，

　　降低现场维护的安全风险，阀杆与阀芯的连接采用扁方嵌合结构，扳动手柄时可无间隙带动阀芯转动，90度行程即可实现全开全关切换，操作响应直接无空程。手柄采用加长扁钢包覆防滑绝缘套的设计，扳动力矩经过匹配，普通操作人员无需借助加力杆即可完成带压状态下的开关操作，手柄表面的标识可直观反馈阀门当前开关状态，手柄与阀体平行时为全开，垂直时为全关，现场巡检时可快速判断阀门工况。密封结构上，阀芯两侧采用弹性密封圈贴合球面，阀杆部位设置多重O型圈密封，可耐受常规工况下的介质渗漏，密封圈的安装槽预留了压缩量补偿空间，长期使用出现轻微磨损后仍可保持密封性能。整体外形紧凑，阀体外部无突出的冗余结构，可适配并排布设的密集管路安装场景，

　　相邻阀门的安装间距无需额外放大，能有效节省管路布设的空间占用。建模过程中对各配合面的公差带做了对应预留，比如阀芯与密封圈的配合间隙、阀杆与阀体衬套的同轴度、两片阀体结合面的平面度都做了工程化处理，可直接用于后续的工程出图、3D打印样件验证或者装配干涉检查。
