工业级电源适配器外观结构数字样机

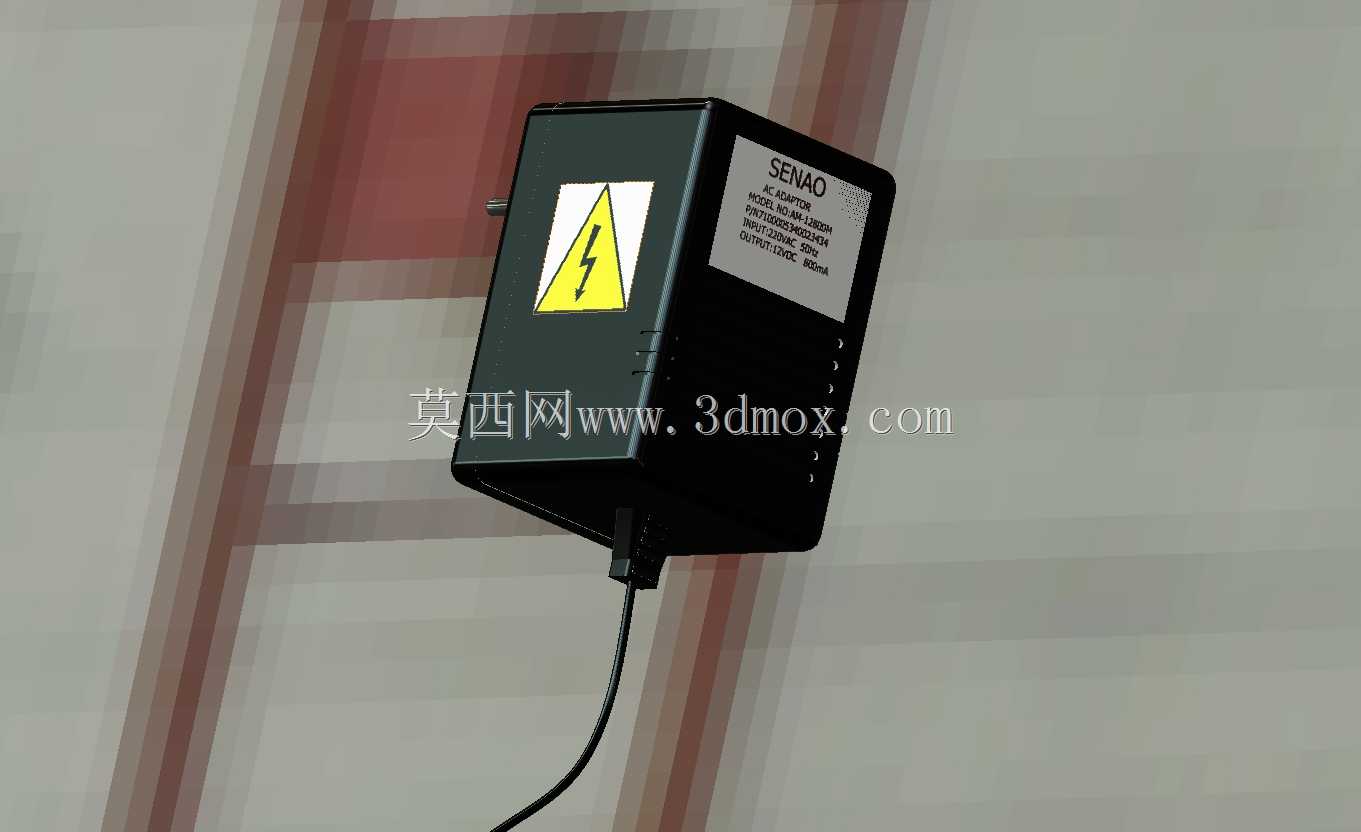

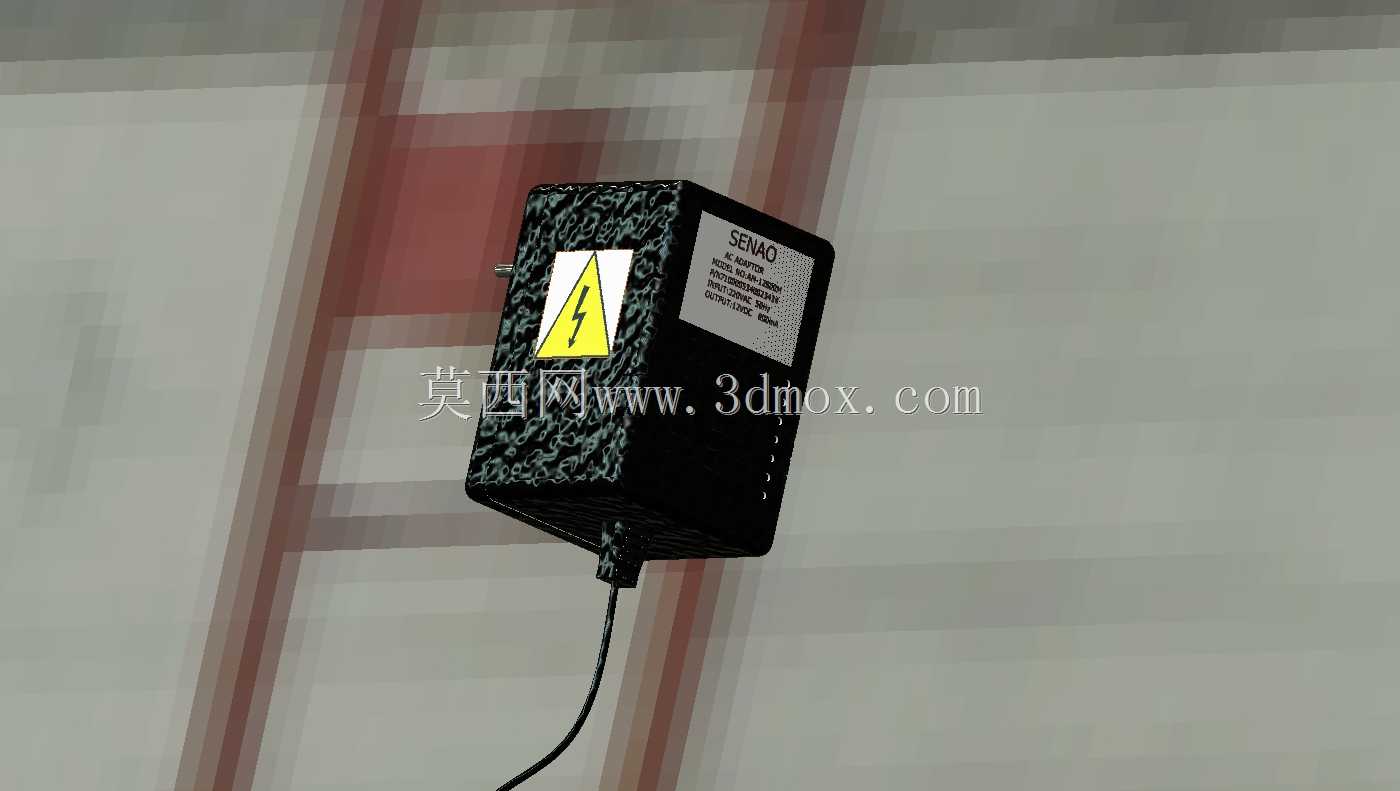

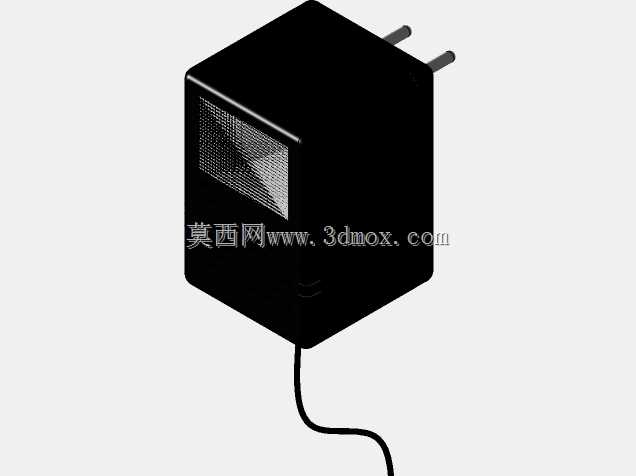

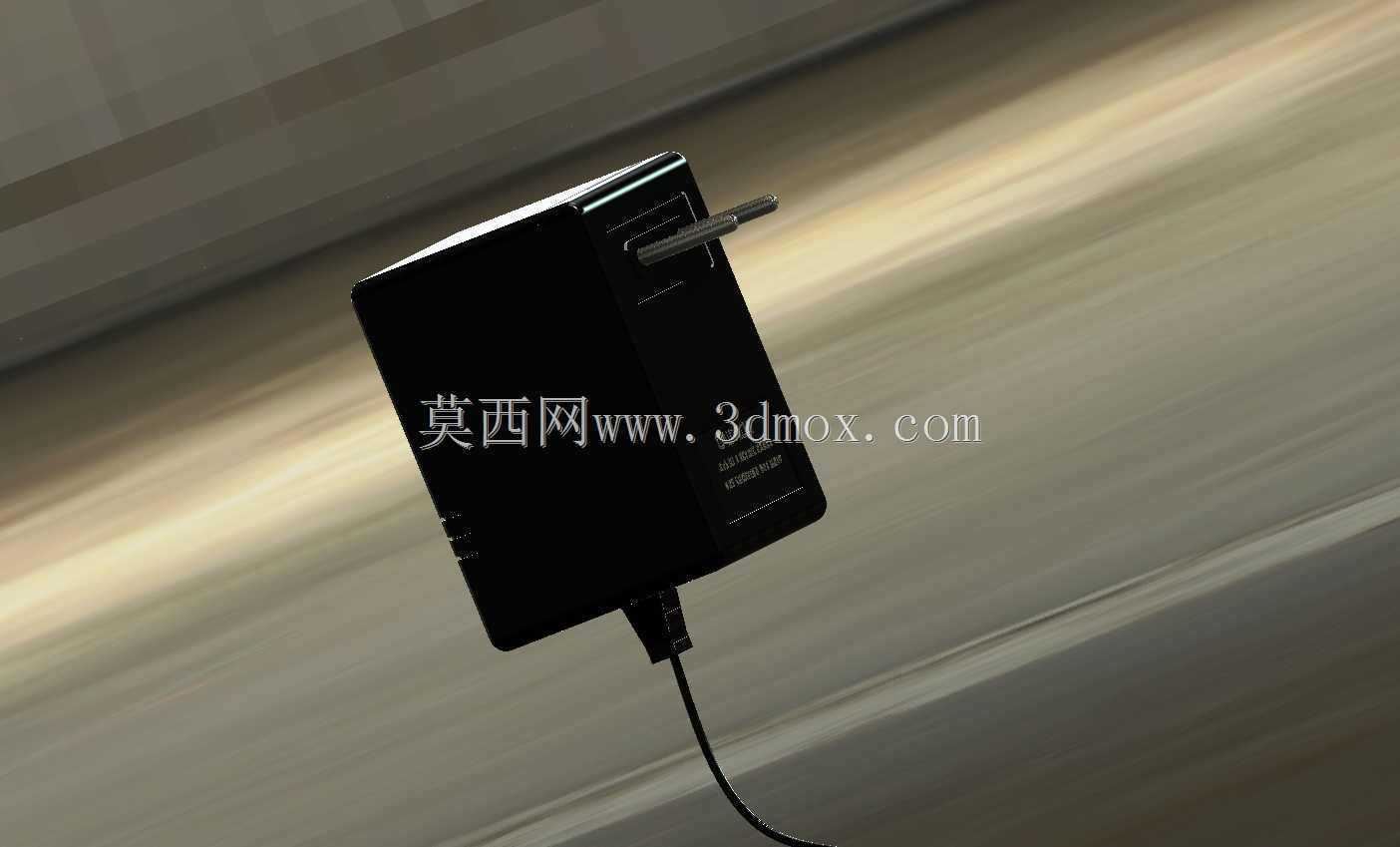

在工业现场的小型传感节点、桌面式检测仪器、民用消费电子外接供电场景中，电源适配器是承担交直流电压转换、隔离市电与负载端的核心配套部件，这款适配器的三维结构模型完整还原了量产产品的装配逻辑与外形特征，可直接用于设备配套选型的空间校核、产品外壳改型设计的参考基底。从实际使用场景出发，这类适配器多采用墙插式直连设计，无需额外输入线缆，直接插接在常规86型墙面插座上即可完成市电取电，输出端通过带防拉脱结构的DC线缆连接终端负载，模型完整还原了输出线缆的出线位置、根部的防弯折应力释放结构，以及壳体侧面的散热凹槽布局——这类凹槽并非装饰结构，是在壳体内部灌封导热胶后，增加壳体与空气接触面积、降低满负载运行时壳体温升的关键结构，建模时严格按照实物的凹槽深度、间距做了等比例还原，可直接用于热仿真分析的外壳模型导入。设计思路上，这款适配器采用上下壳超声焊接的密封结构，壳体表面做了磨砂咬花纹理处理，既可以提升手持插拔时的摩擦力，也能掩盖注塑生产时的轻微表面瑕疵，模型表面完整复刻了这种纹理的凹凸特征，同时还原了壳体表面的高压警示标识、参数铭牌的凹陷区域，在做产品丝印定位、警示标贴位置校核时可直接提取对应面的轮廓做定位参考。从安装边界来看，这款适配器的主体外形为带圆角的长方体结构，插接端的插片位置严格按照国标两孔插座的插片间距做了定位，建模时预留了插片突出壳体的长度尺寸，在做墙面插座多设备排布、机柜内部供电插座布局校核时，可直接导入模型模拟插接状态，避免出现适配器体积过大遮挡相邻插座位的问题。壳体侧面的过渡圆角半径、输出线缆的最小弯折半径也都按照实物参数做了还原，在做配套设备的包装内衬设计、线缆走线空间规划时，可直接测量模型获取准确的外形尺寸，无需反复测量实物调整参数。模型的内部腔体也做了简化还原，预留了PCB板、变压器模块的安装卡位位置，在做同功率等级适配器的改型设计时，可直接基于现有腔体结构调整外壳外形，缩短结构设计的迭代周期，同时腔体与外壳的壁厚参数按照常规适配器的阻燃塑料壳体厚度设置，符合安规设计中对绝缘壳体的厚度要求，可直接作为结构设计的参考基准。
