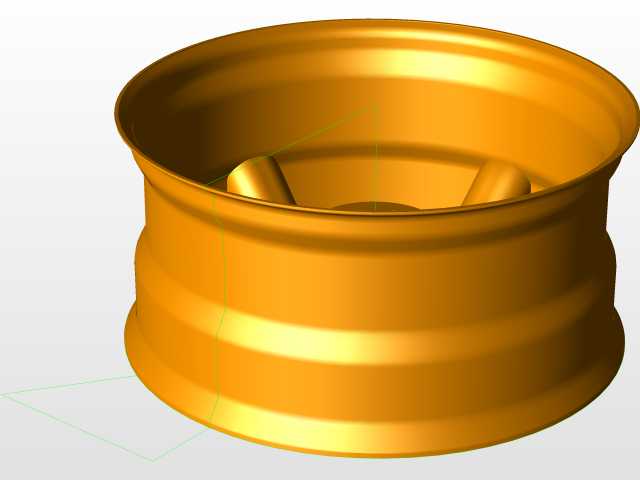

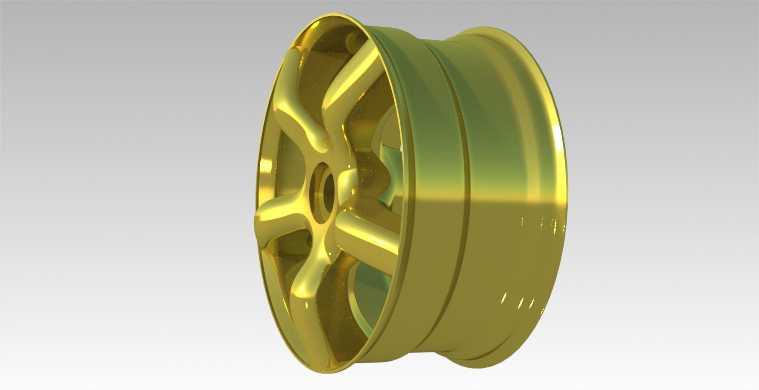

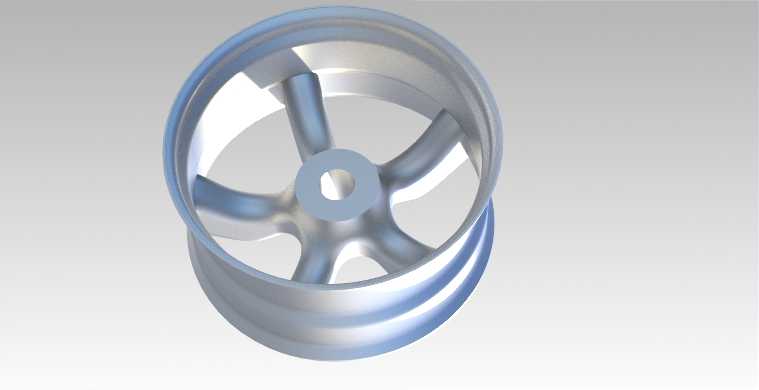

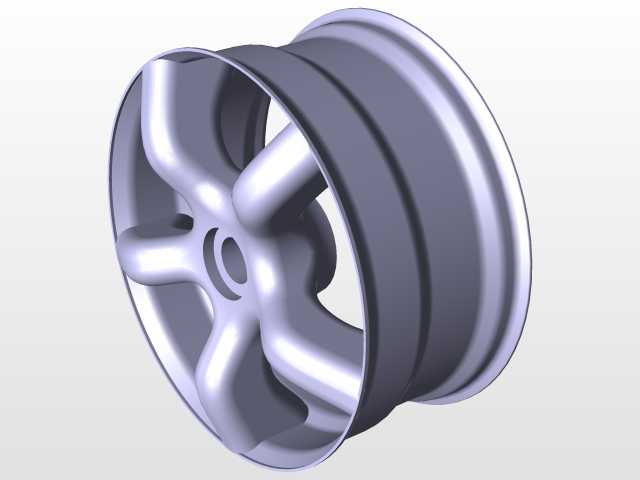

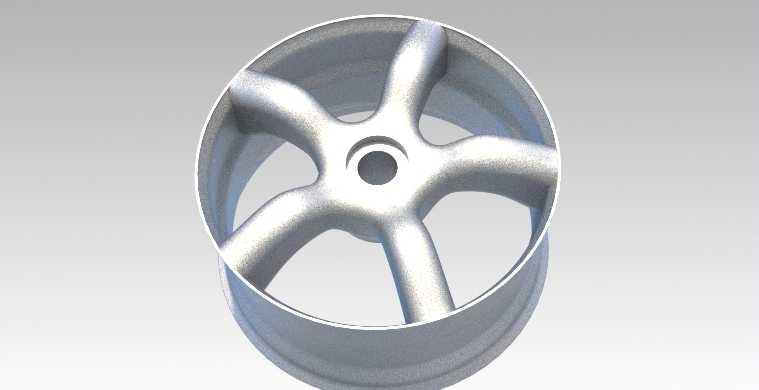

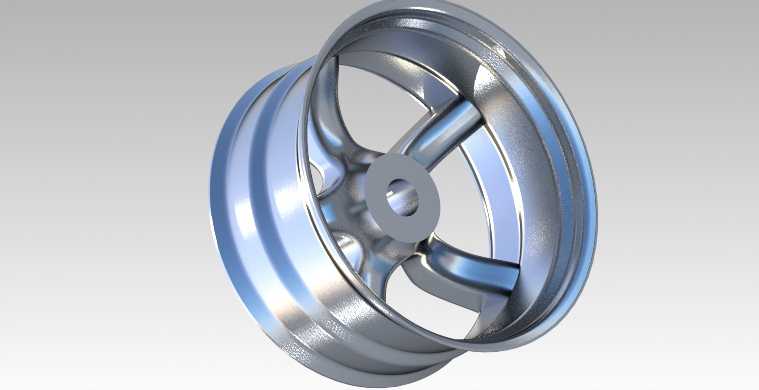

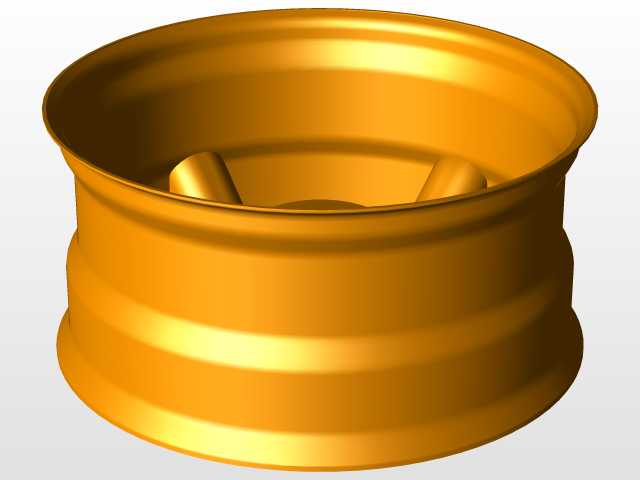

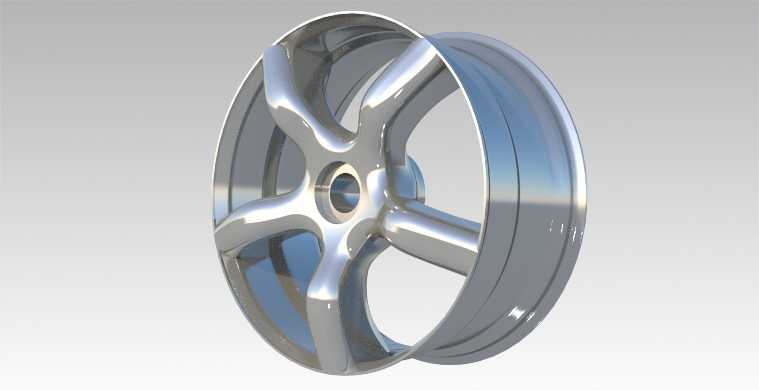

五辐亮面乘用车铝合金轮辋结构设计

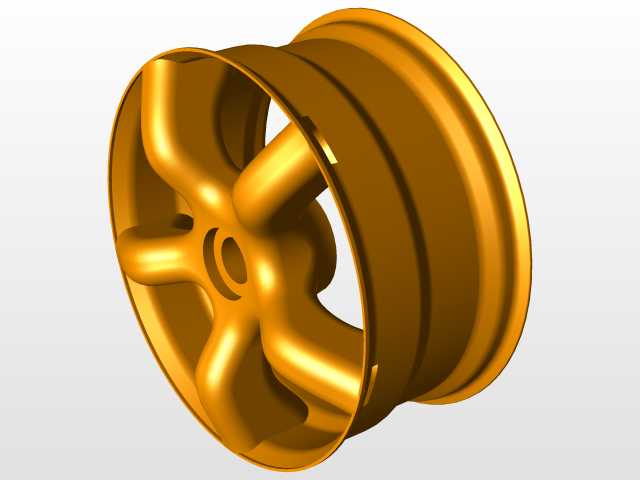

　　该轮辋面向民用乘用车行走系统开发，适配常规小排量家用轿车的装配需求，核心承担承载车身重量、传递轮胎与悬架间作用力的功能，日常行驶过程中需承受垂直载荷、横向侧倾力以及制动、加速带来的纵向扭矩，同时还要缓冲路面颠簸传递的冲击载荷，是车辆行走系统中兼顾安全与外观属性的核心部件。设计阶段优先考虑轮辋与轮胎、制动总成、转向节的安装匹配边界，中心定位孔尺寸严格对应常规乘用车轮毂轴承的装配公差，螺栓孔分布圆直径适配主流四孔安装规格，轮缘宽度匹配常用15寸民用轿车轮胎的胎圈安装尺寸，轮辋本体的偏距设置兼顾轮距匹配与转向时的避障需求，避免转向过程中与减震器、翼子板内衬发生运动干涉。结构上采用五辐对称式设计，辐条采用渐变式截面造型，

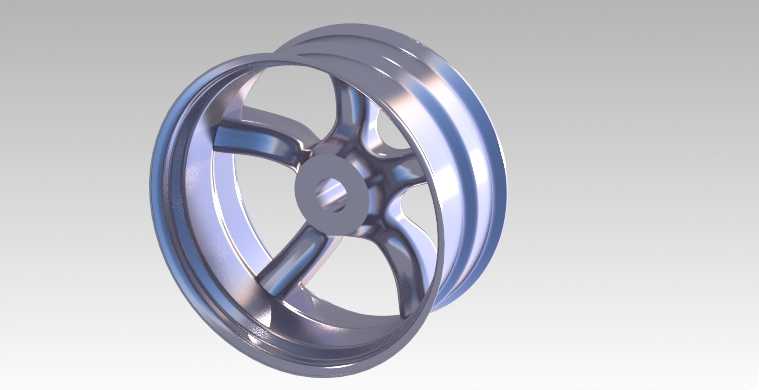

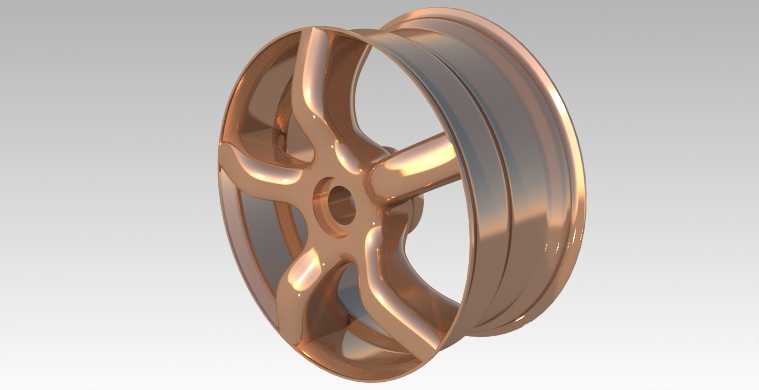

　　靠近轮心安装座的位置截面厚度更大，可有效分散螺栓安装点的集中应力，向轮缘延伸的过程中截面逐步收窄，在保证整体结构强度的前提下尽可能降低轮辋自重，减少簧下质量，提升车辆悬架的响应速度与行驶平顺性。轮辋的轮缘部位采用加厚设计，匹配无内胎轮胎的密封需求，胎圈座位置设置标准的凸峰结构，可防止车辆在急转弯、胎压异常情况下轮胎脱圈，提升行驶安全性。外观面采用亮面抛光的造型处理，辐条曲面做了连续的光影过渡，既满足空气动力学层面降低轮腔紊流的需求，也兼顾民用车辆的外观装饰属性。设计过程中对辐条与轮辋本体的连接位置做了圆弧过渡处理，避免应力集中导致的疲劳开裂，同时预留了气门嘴的标准安装孔位，适配常规橡胶气门嘴与金属气门嘴的装配需求，轮辋内侧的空腔尺寸预留了足够的制动盘、制动卡钳安装空间，可适配同尺寸规格的常规浮钳式盘式制动总成，无需额外修改周边部件即可完成换装。
