乘用车钢制轮辋结构三维设计模型

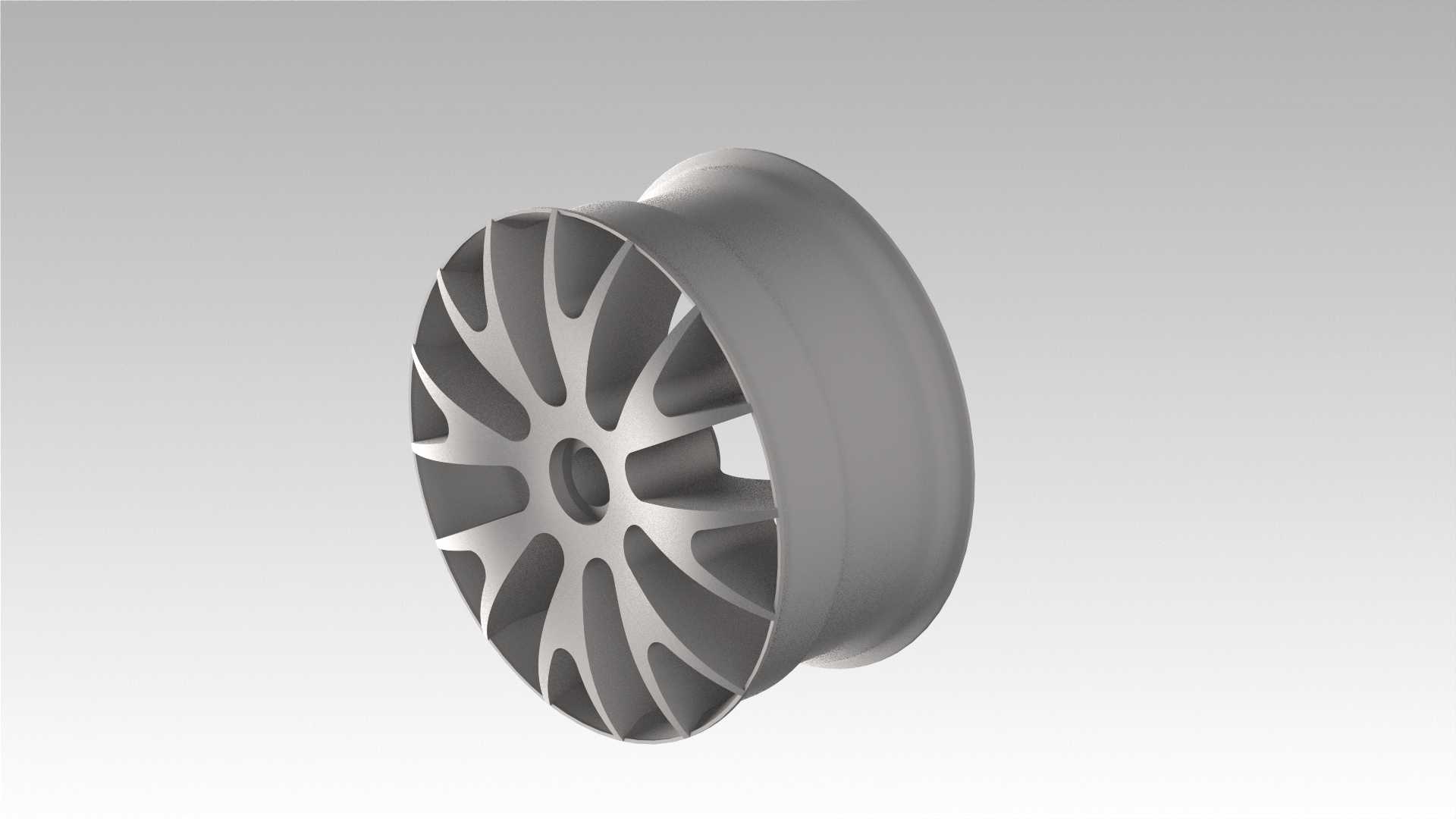

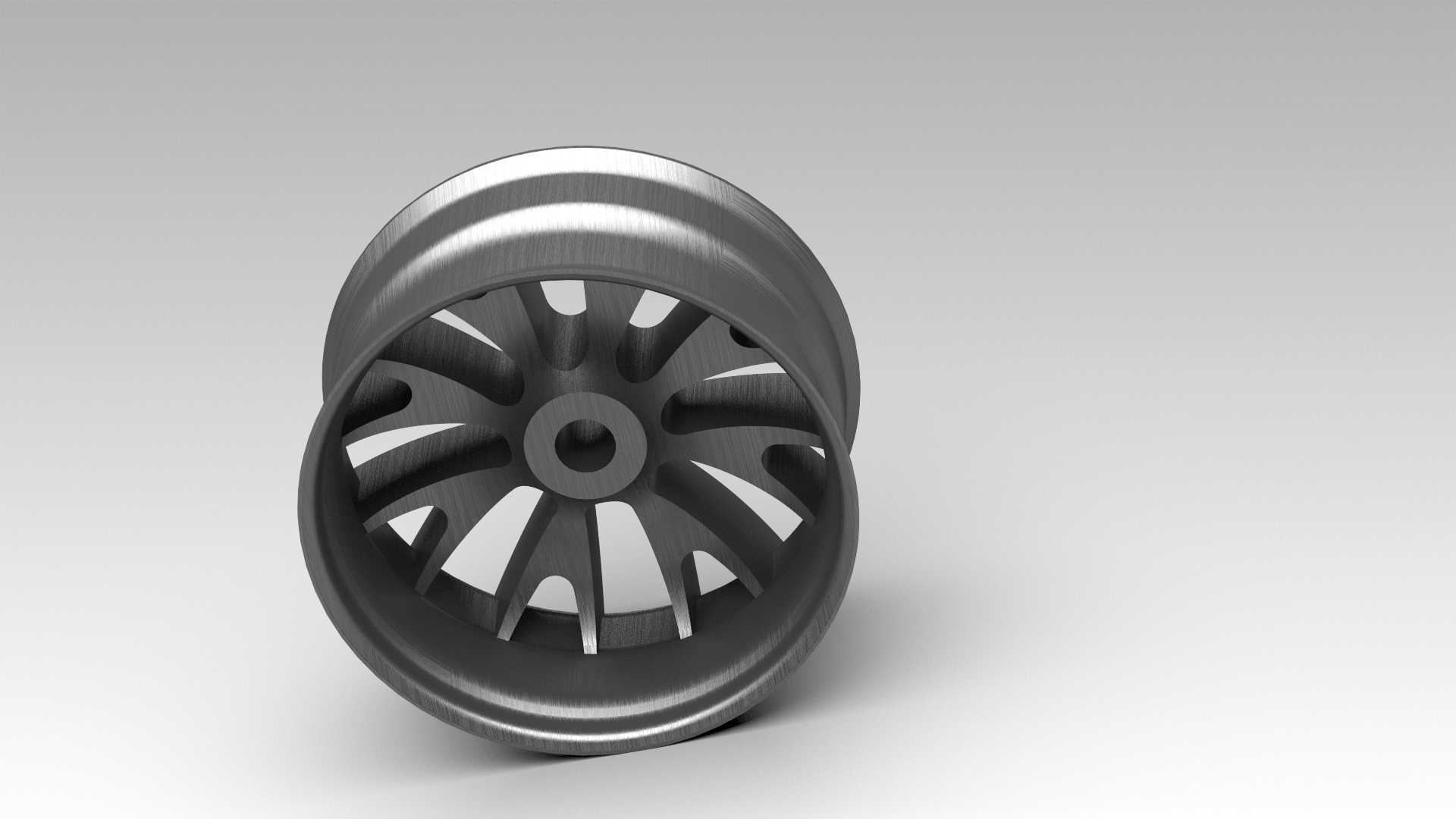

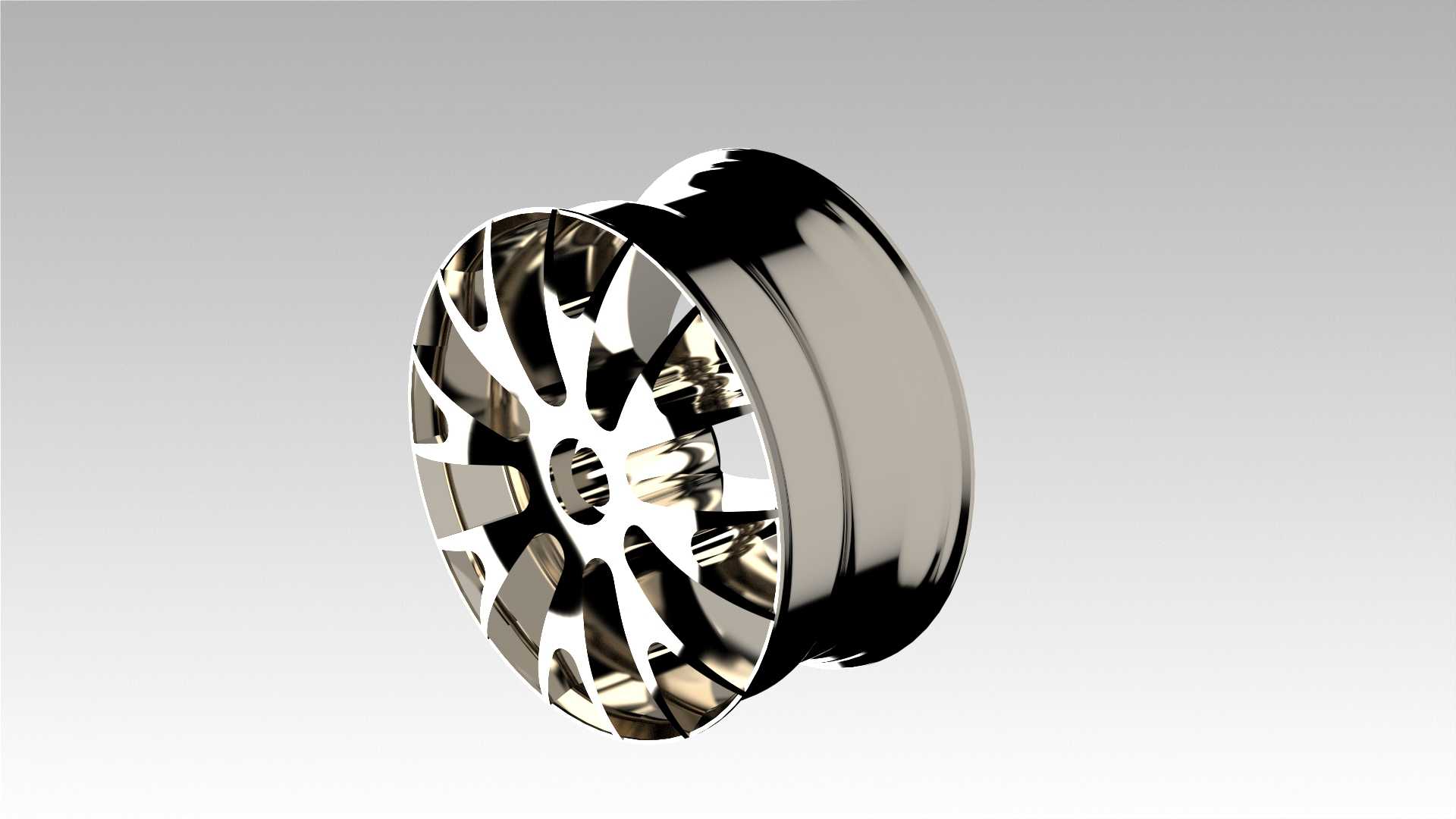

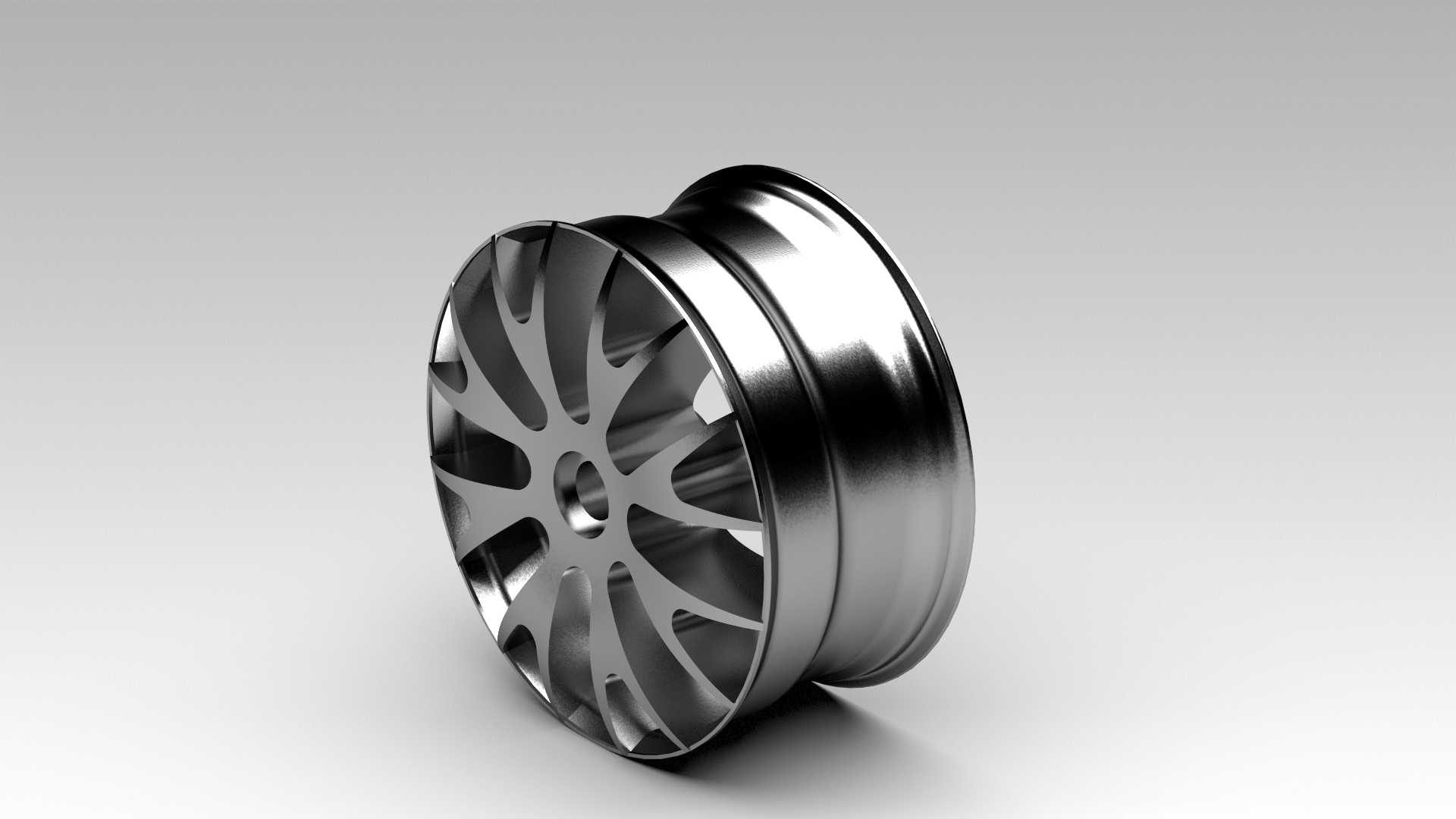

　　在整车行走系统的匹配设计中，轮辋作为连接轮胎与轮毂轴头的核心承载构件，其结构合理性直接关系到行驶过程中的载荷传递、轮胎固定可靠性以及整车操稳表现。日常工程场景里，不管是乘用车的底盘平台开发、售后改装件的结构适配，还是商用车轮端部件的强度校核，都需要精准的轮辋三维数模作为设计基准，避免后续装配出现干涉、密封失效或者承载不足的问题。这款轮辋的设计围绕常规家用乘用车的使用场景展开，整体外形尺寸控制为490毫米×238毫米，对应的安装边界需要匹配对应节圆直径的轮毂法兰，安装面的平面度公差在建模阶段就做了预留，能够适配常规盘式制动器的外围空间，不会在转向极限位置与制动卡钳、悬架摆臂发生运动干涉。从设计思路来看，

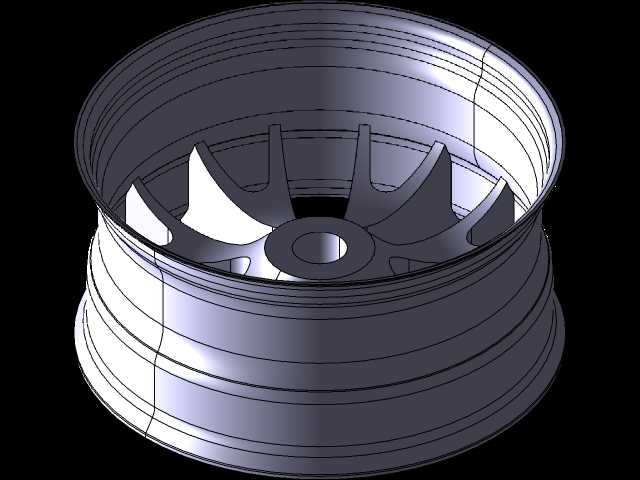

　　建模过程优先还原了轮辋的多段式槽型结构，包括用于轮胎拆装的深槽区域、与胎圈紧密贴合的胎圈座斜面、以及用于气门嘴穿出的预留孔位，所有曲面过渡都做了圆角处理，避免应力集中导致的轮辋开裂问题。轮辋的轮缘部分按照标准载荷要求做了加厚处理，能够在轮胎亏气或者过坑冲击时，对胎侧形成有效支撑，降低轮胎脱圈的风险。实际应用中，这类轮辋数模可以直接用于轮胎装配仿真，模拟不同胎压下胎圈与轮辋的贴合压力，也可以导入CAE软件做径向冲击、弯曲疲劳的仿真分析，提前验证结构强度是否满足工况要求。建模时还考虑了轮辋与平衡块、装饰盖的配合结构，轮辋外周的卡槽尺寸完全适配主流卡扣式平衡块，中心孔的定位台阶能够保证轮辋安装时的同轴度，减少高速行驶时的车轮抖动问题。

　　对于整车总装环节而言，精准的轮辋数模还能用于校核轮拱间隙，确认满载、极限转向等不同工况下，轮胎与轮拱内衬、翼子板之间的安全距离，为悬架行程设计、轮胎选型提供可靠的数据参考。不同于简化的示意模型，这款数模完整还原了轮辋的所有细部结构，包括轮辐安装面的螺栓孔沉台、通风间隙的轮廓、轮辋内壁的加强筋结构，能够直接用于后续的工程出图、样件试制以及装配验证环节，减少设计阶段的反复修改工作量。
