影视道具类冷兵器短剑结构设计

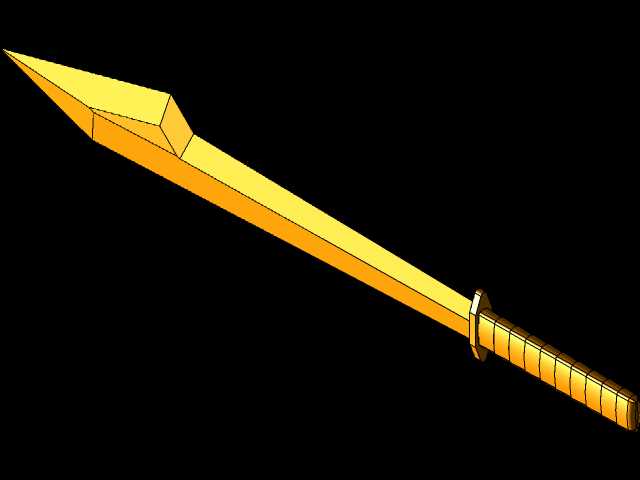

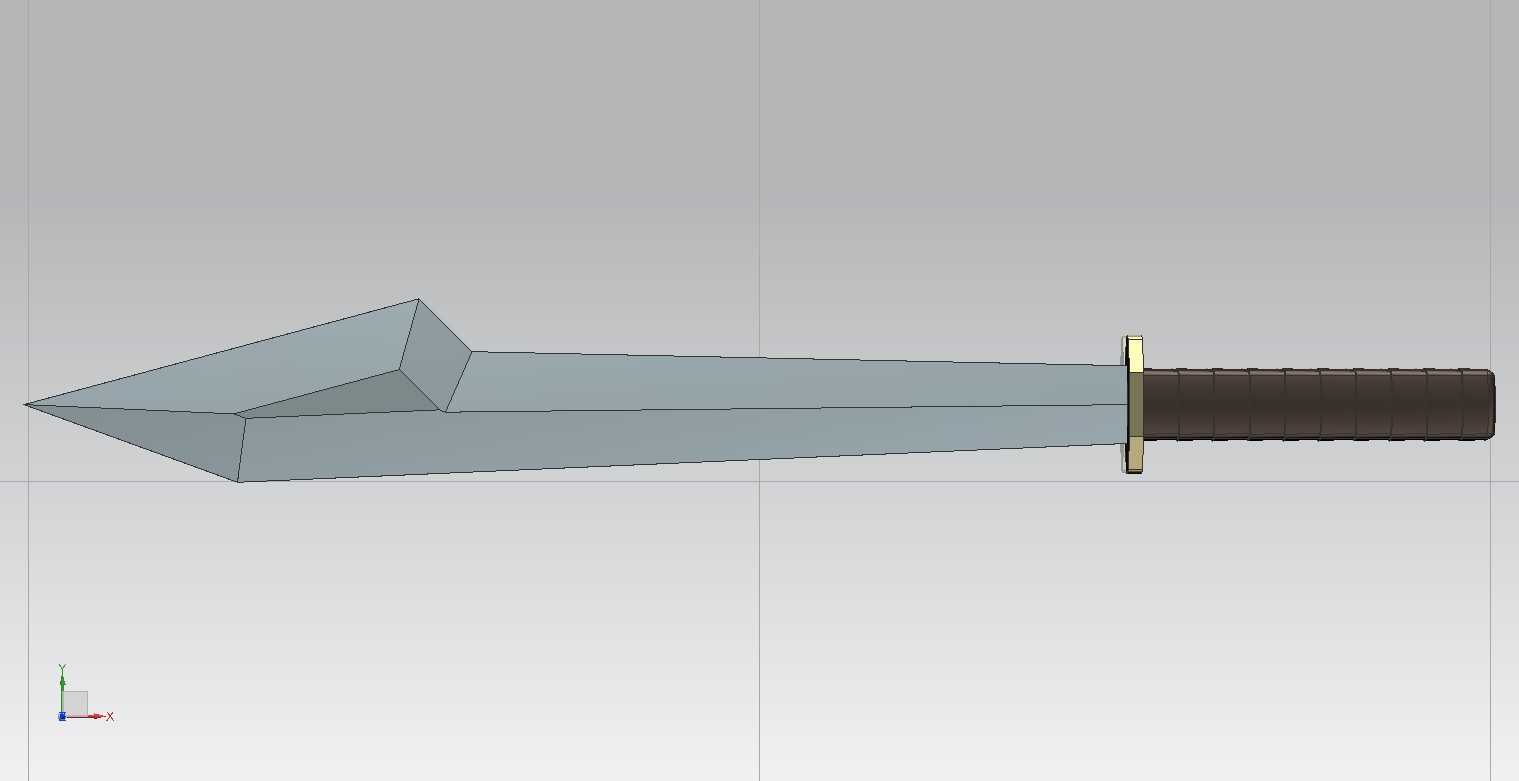

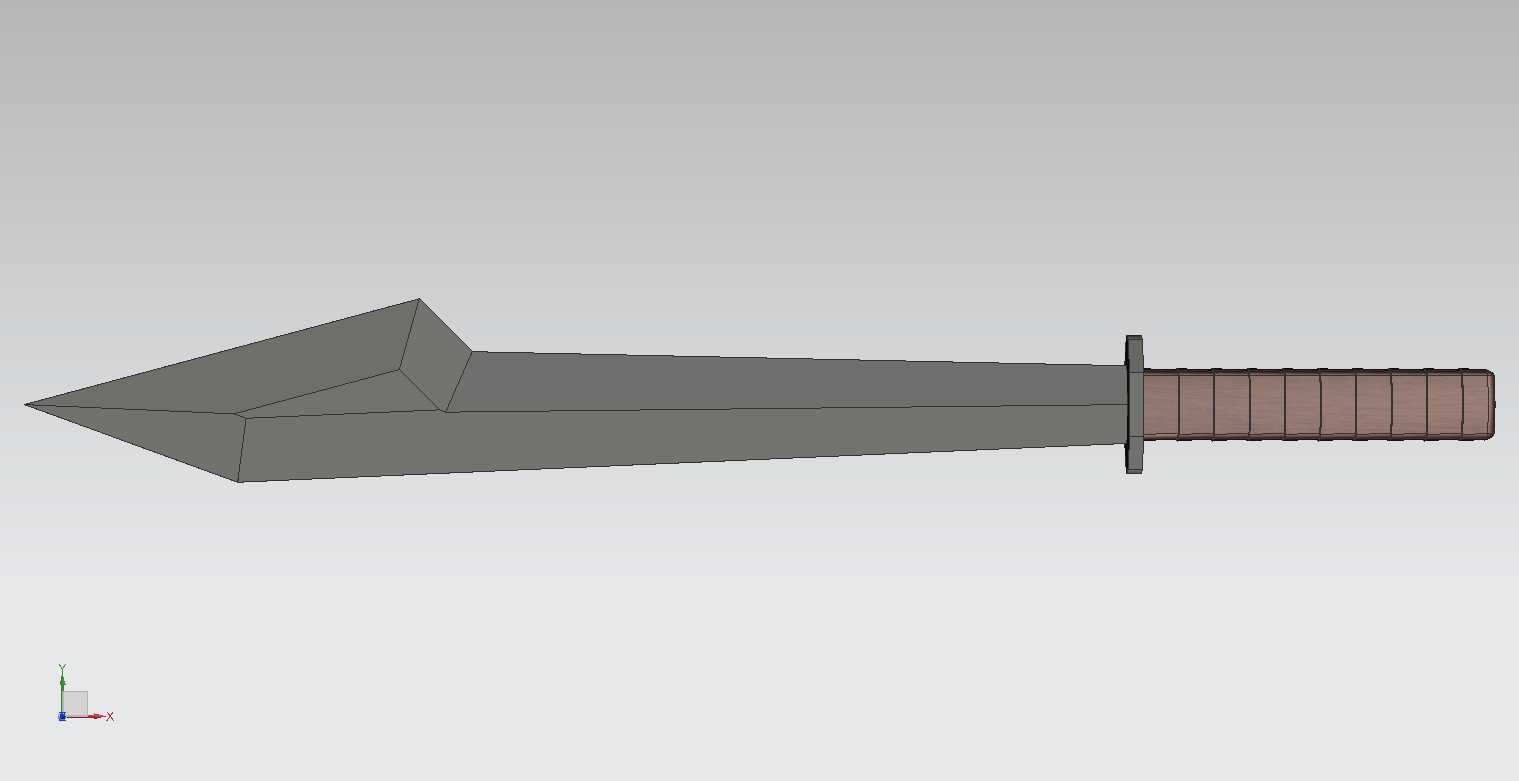

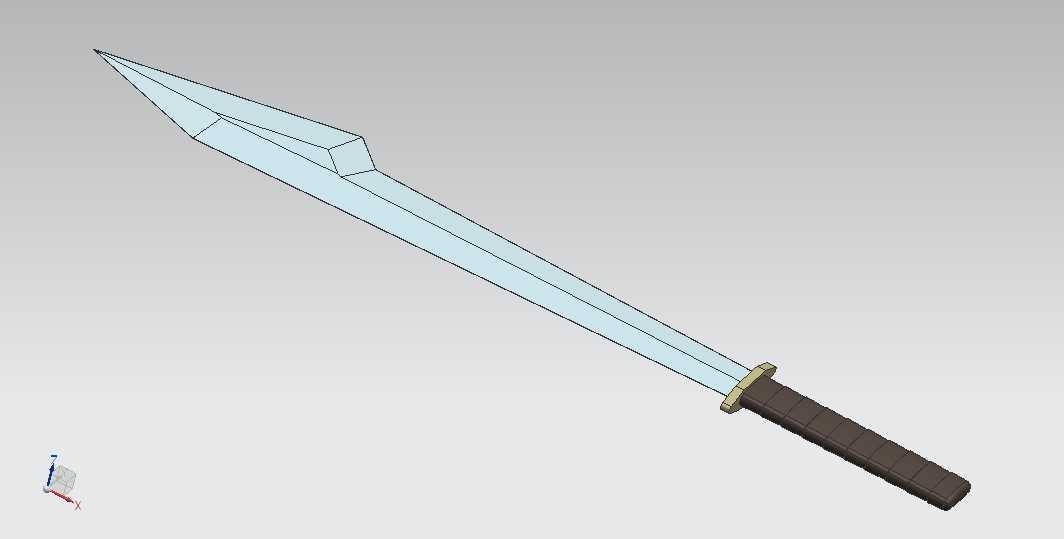

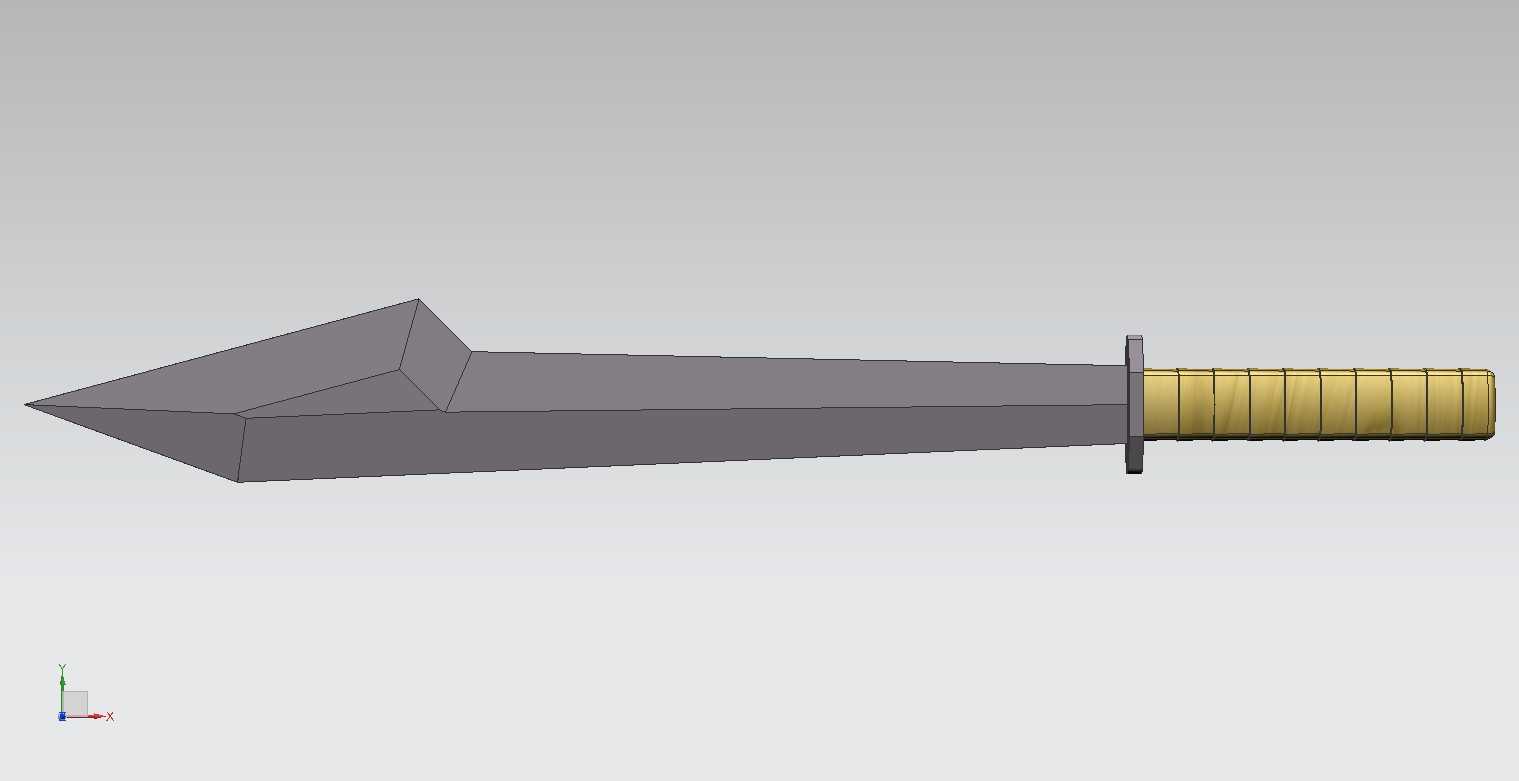

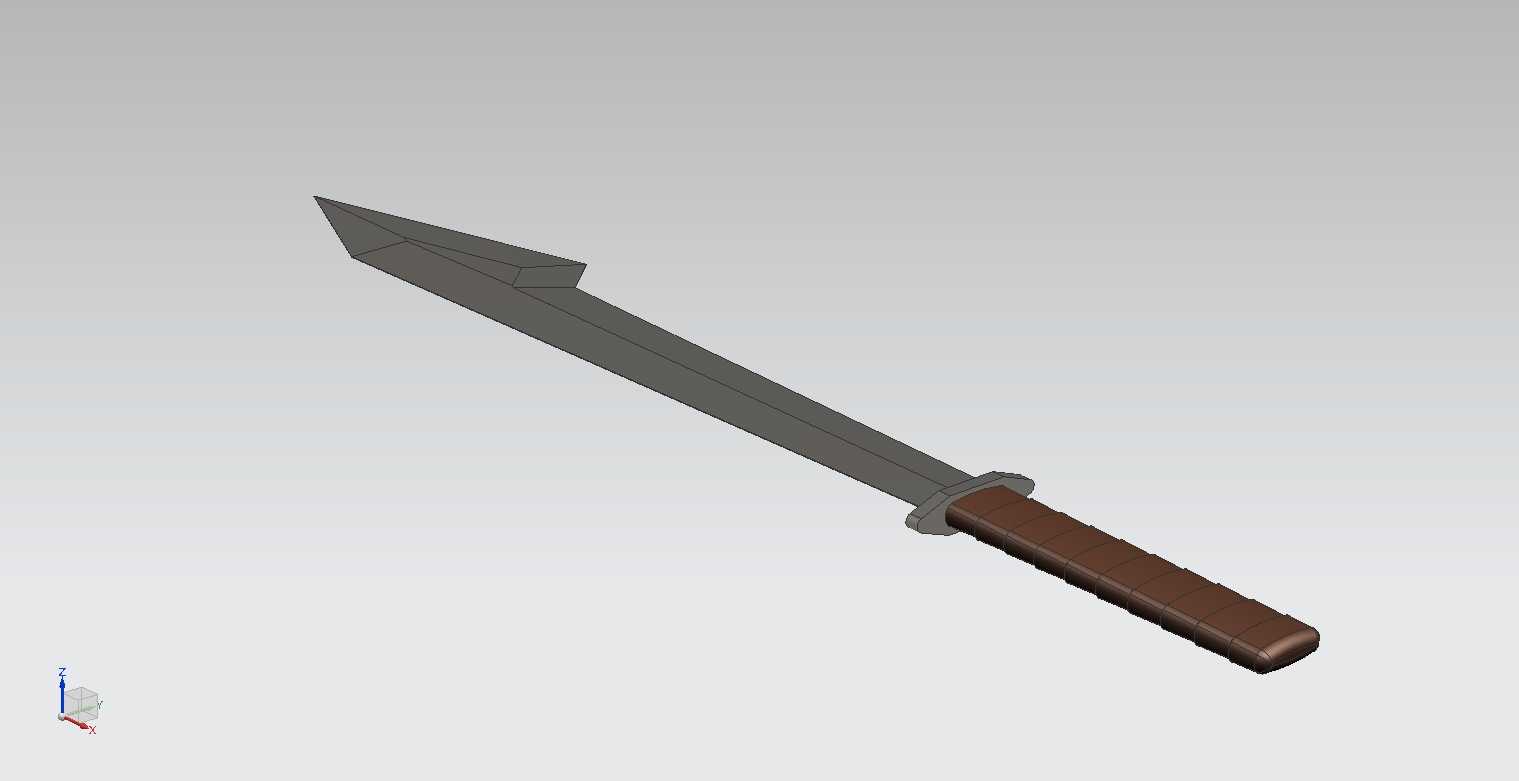

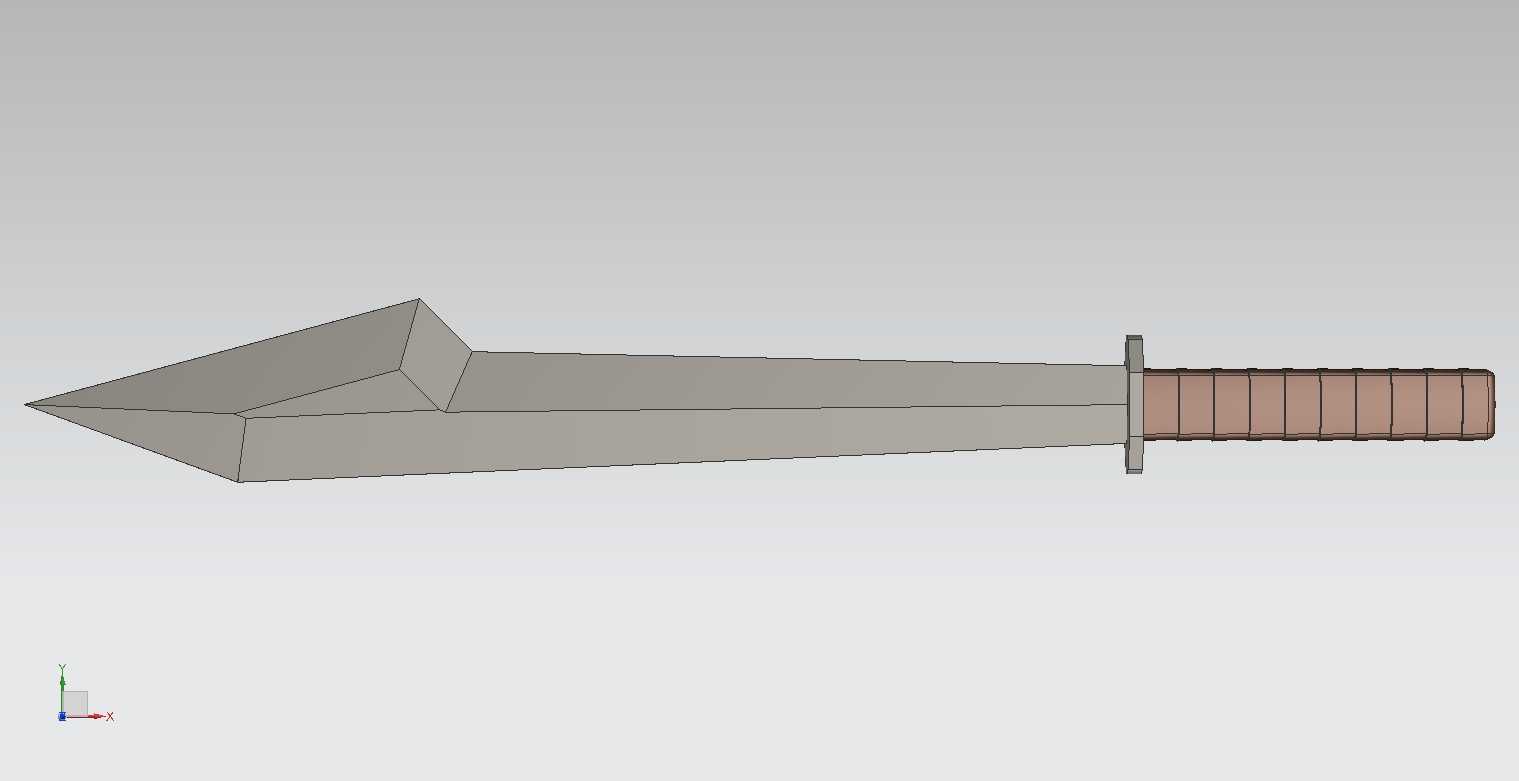

　　该短剑结构设计可覆盖多类实际应用场景，在影视道具制作领域，可作为奇幻、神话题材影视作品的手持道具原型，通过等比例缩放适配不同演员的握持需求，也可作为主题乐园沉浸式体验区的互动道具、文创周边手办的结构母版，部分结构简化后还可用于户外拓展训练的安全教具制作。从实际用途来看，该设计完全围绕握持使用的受力逻辑展开，剑身主体采用对称棱面结构，区别于传统扁平剑身的设计，多棱面的构型既提升了剑身整体的抗弯折性能，在道具应用场景下也能通过棱面的光影反射强化视觉冲击力，剑尖部分做了收窄的多面体处理，在道具制作时可直接替换为软质材料，无需额外修改主体结构就能满足安全使用要求。设计过程中优先考虑了握持的人机工程逻辑，剑柄部分采用分段式环形防滑结构，

　　每段防滑环的间距控制在12-15mm区间，刚好匹配成年人手指自然弯曲的指缝宽度，握持时不会出现打滑移位的问题，剑柄与剑身衔接处设置了突出的格挡结构，格挡的外伸尺寸控制在20mm以内，既能够在模拟对抗场景下阻挡对方器械滑向握持手部，也不会因为外伸尺寸过大影响挥砍、突刺动作的流畅度。从安装边界来看，该模型的整体结构采用一体化拆分设计，剑身、格挡、剑柄三个部分可单独拆分加工，剑身与剑柄的连接采用嵌入式方榫结构，榫头的配合公差控制在H7/g6区间，组装时无需额外粘接即可实现稳固连接，也方便后期做表面涂装、做旧处理时拆分操作。整体外形尺寸按照成年人单手握持的适配范围设定，剑身长度控制在600mm区间，剑柄长度控制在120mm区间，

　　整体重心落在格挡前方50mm位置，握持时不会出现头重脚轻的晃动感，长时间握持也不易产生疲劳。剑身的棱面过渡采用R2mm的圆角处理，在金属材质加工时可有效避免应力集中导致的棱边开裂问题，若采用树脂、PLA等3D打印材料制作道具，该圆角参数也能减少打印过程中的层间应力，降低打印件翘边、断裂的概率。格挡部分与剑身的衔接处做了1.5mm的退刀槽设计，不管是采用CNC铣削加工还是3D打印制作，都能保证两个部件衔接处的装配精度，不会出现拼接缝隙过大影响外观的问题。剑柄末端做了直径略大于剑柄主体的尾挡结构，尾挡的直径比剑柄主体大8mm，挥砍动作时可防止手部从剑柄末端滑脱，尾挡端面预留了3mm深度的螺纹孔，可根据使用需求加装挂绳、配重块等附属配件，适配不同场景的使用需求。
