航空涡扇发动机前端风扇涡轮结构设计

　　该结构对应航空涡扇发动机的前端进气增压单元，核心承担进气整流、气流增压与动能传递的功能，是大涵道比涡扇动力装置的核心前端部件，直接决定发动机进气效率与运行稳定性。从实际应用场景来看，这类结构广泛适配民用干线客机、大型军用运输机的大涵道比涡扇动力系统，也可经过参数缩放后适配小型公务机的动力单元，在地面燃气轮机的进气增压段也有同源结构的应用。

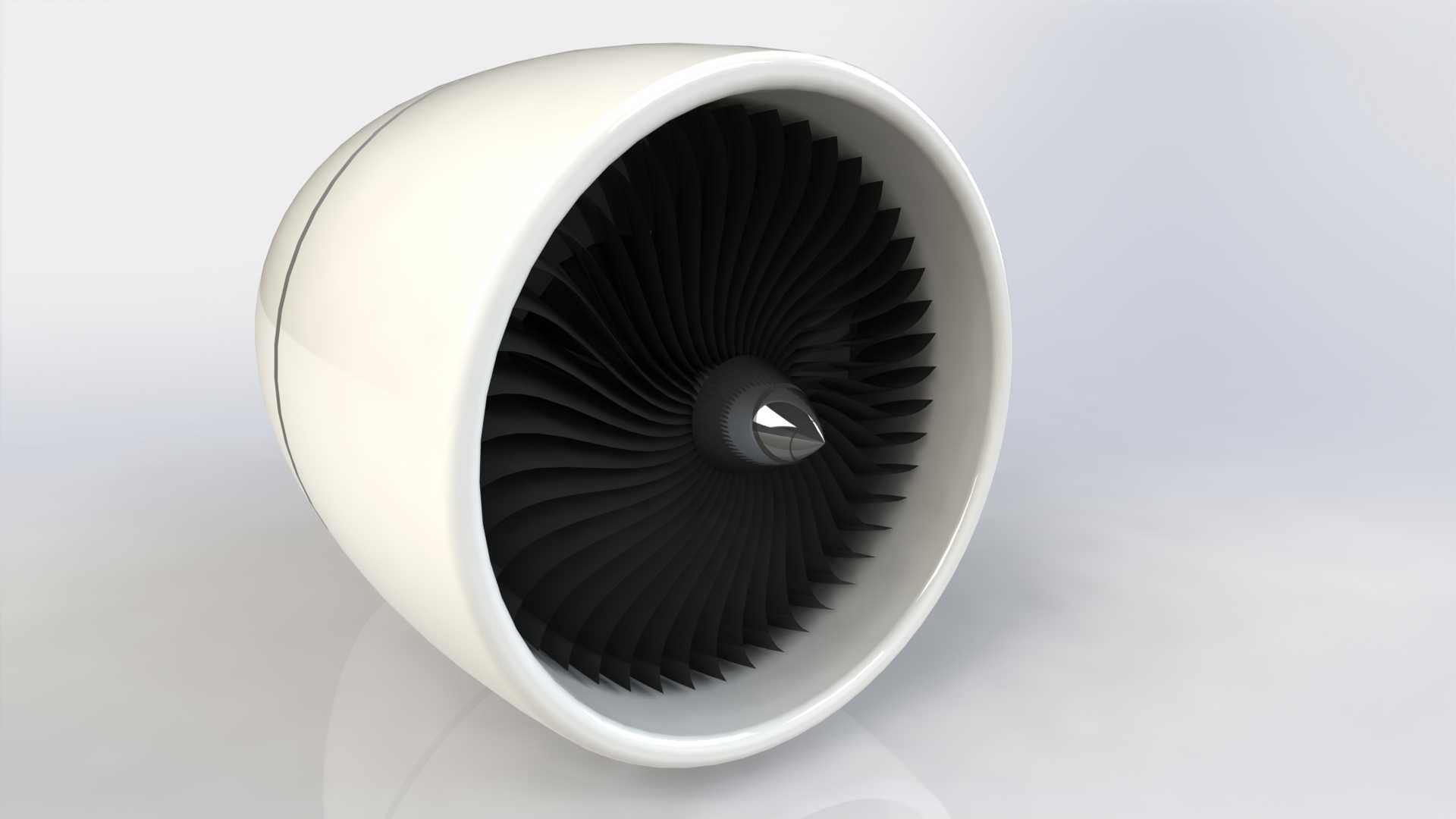

　　设计过程中优先考虑进气道的流场平顺性，外壳采用大曲率渐变的环形包覆结构，从进气口端面到叶片安装位的内壁曲面经过多轮流场仿真迭代，避免进气过程中产生气流分离与局部紊流，降低进气阻力的同时减少叶片前缘的气流冲击载荷。叶片采用宽弦大展弦比的三维扭向设计，从叶根到叶顶的安装角连续渐变，匹配不同半径位置的线速度差异，保证整个叶高范围内的气流攻角处于最优区间，兼顾增压效率与抗喘振能力，叶尖与外壳内壁预留了符合热膨胀要求的微小间隙，既避免运行过程中热态刮蹭，又减少叶尖漏气损失。

　　结构布局上，中心整流锥采用流线型纺锤设计，平滑过渡进气道中心区域的气流，引导气流均匀进入叶片通道，整流锥内部预留了安装座与走线空间，可兼容转速传感器、防冰管路的布置需求。整个涡轮单元的安装边界采用后端法兰对接结构，法兰端面设置了均布的连接螺栓孔与定位止口，可与后续的压气机机匣、核心机单元实现精准同轴对接，安装同轴度公差控制在行业通用的高精度区间，避免运行过程中产生偏心振动。

　　从结构强度设计角度，叶片根部采用燕尾型榫头与轮盘连接，榫头接触面经过型面优化，可均匀传递离心载荷与气动载荷，轮盘整体采用高强度锻件结构设计，可承受高转速下的巨大离心力，同时在轮盘上设置了减重孔与平衡工艺孔，方便后续做动平衡校准，降低整体重量。外壳采用薄壁环形结构，在保证结构刚度的前提下控制壁厚，减轻整体重量，外壳外侧预留了安装吊点与管路接口，可适配发动机整体吊装与防冰系统、传感线路的布置需求。

　　在实际建模过程中，所有曲面均采用G2连续过渡，避免应力集中，叶片型面数据可直接导入流体仿真软件做流场分析，也可导入结构仿真模块做强度、模态校核，整个装配模型的配合关系完全还原实际装配逻辑，可直接用于结构教学、原理演示以及初步方案选型参考。
