防护箱式中央运算处理单元结构设计

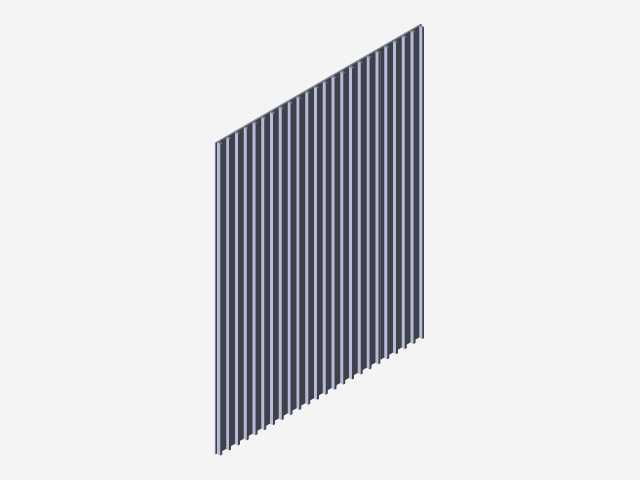

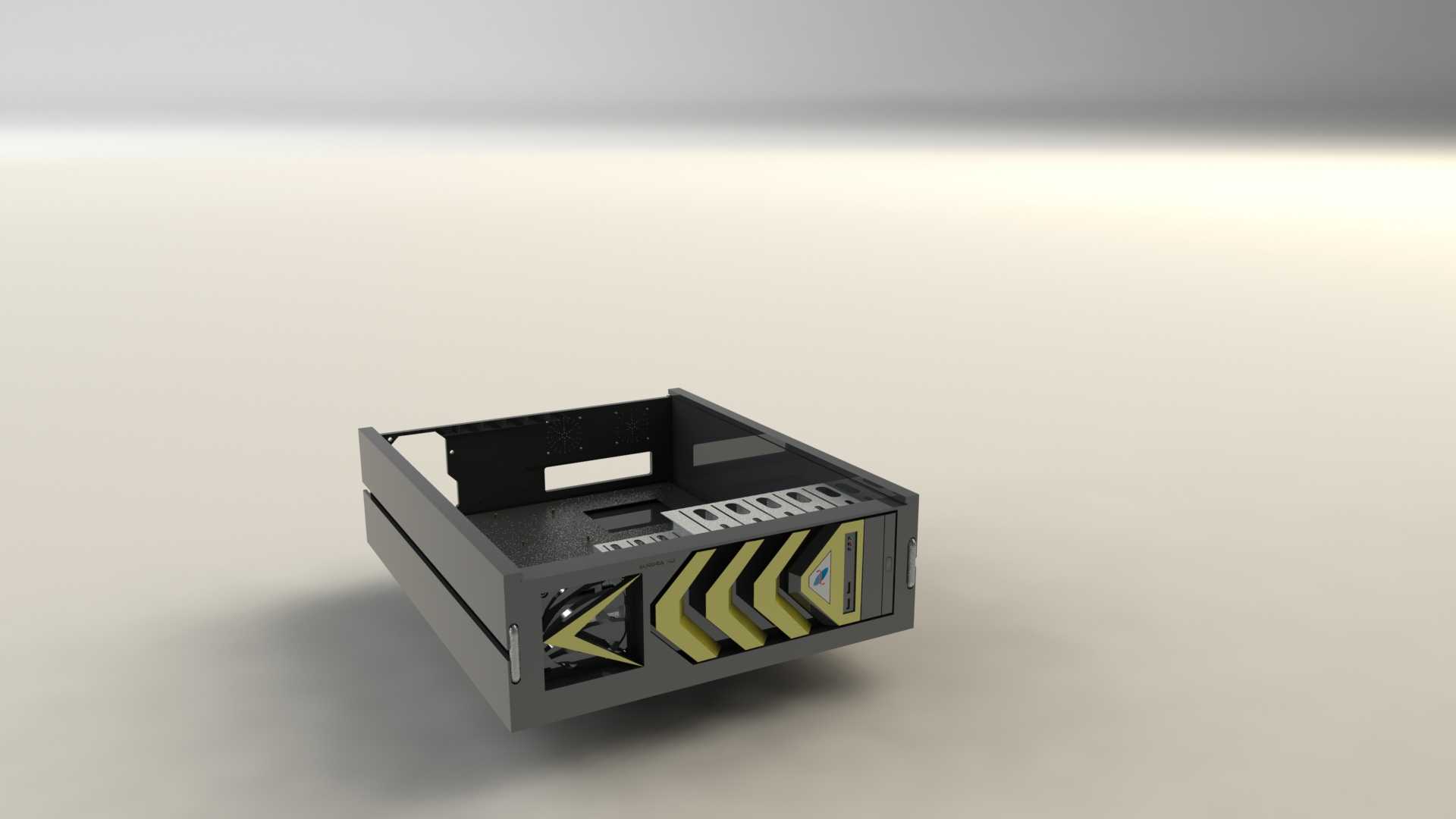

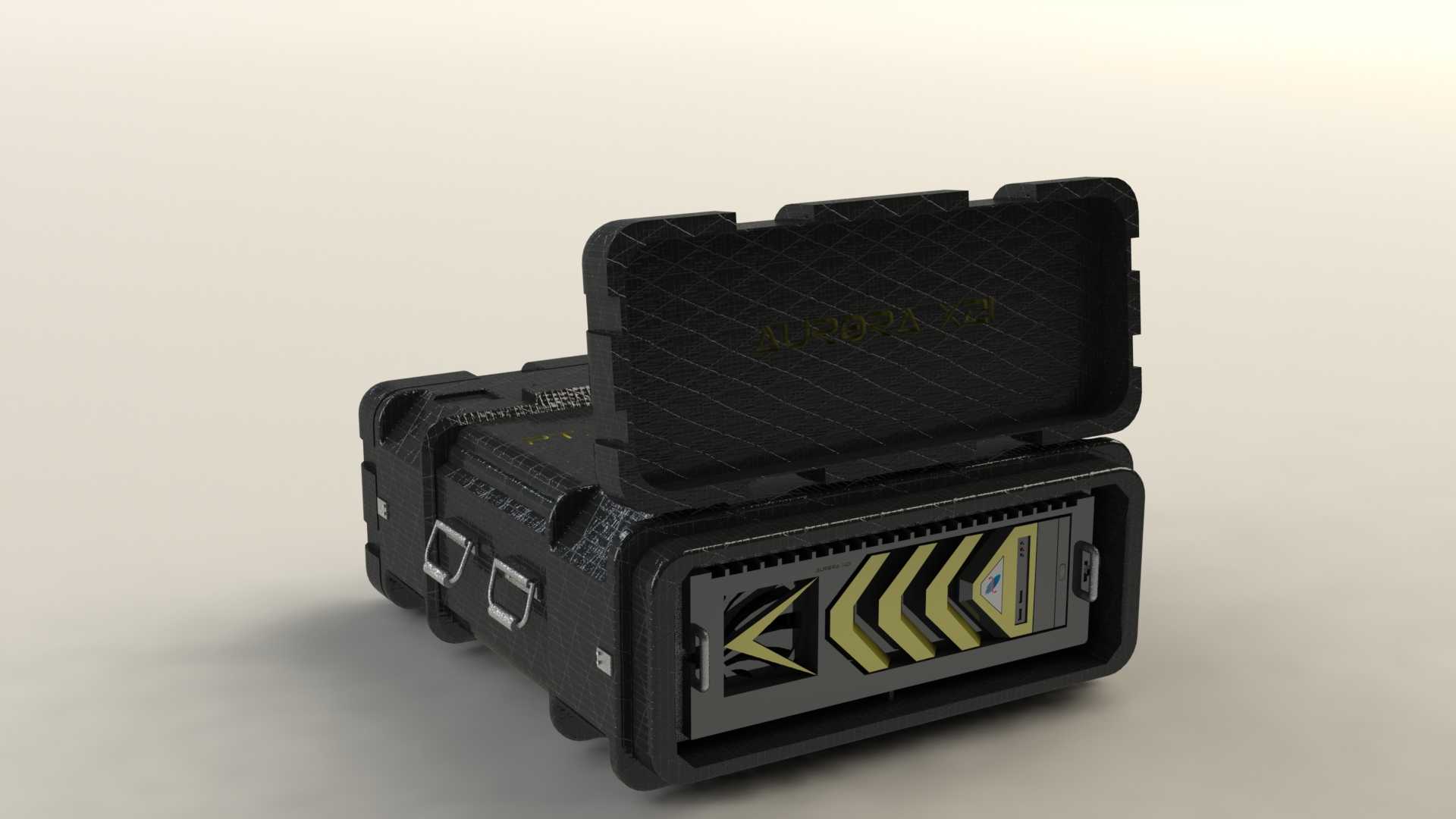

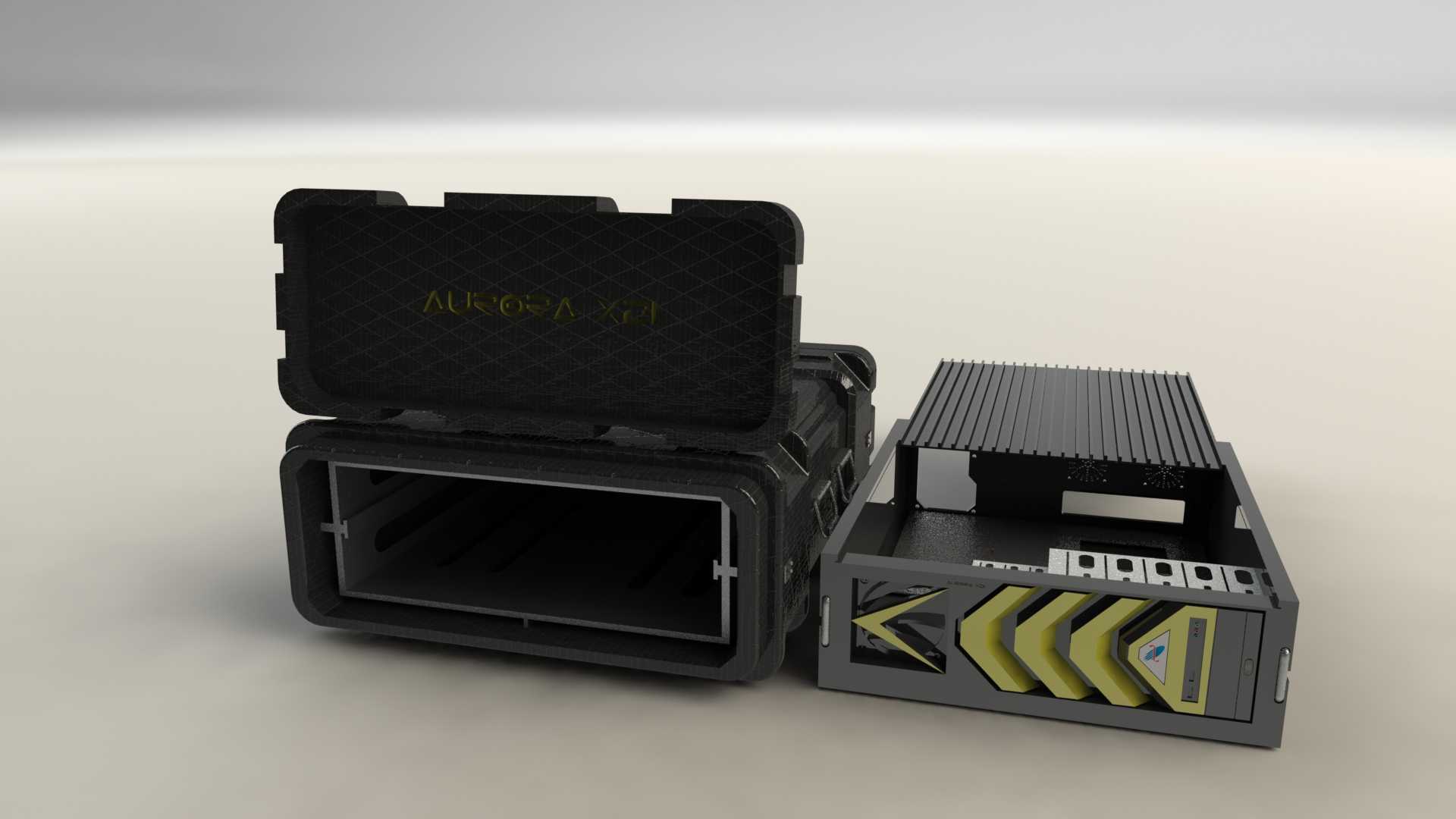

　　这款防护箱式中央运算处理单元，主要面向户外临时算力部署、野外作业数据处理、移动工作站搭建这类对设备防护性有高要求的场景，区别于常规机架式服务器或者台式机CPU的安装形式，它将运算核心模块集成在带高强度防护外壳的便携箱体内部，能够在颠簸、多尘、存在一定外力冲击的非机房环境下稳定运行。从结构设计来看，外壳采用高强度工程塑料搭配金属锁扣的组合，箱体开合处设置了密封胶条安装位，能够满足日常泼溅、扬尘环境下的防护需求，箱体侧面预留的金属搭扣既可以在闭合状态下提供足够的锁止力，避免运输过程中箱盖意外弹开，也可以配合外挂绑带实现背负或者车载固定。内部的运算模块采用抽拉式安装结构，模块表面的导流格栅设计，是结合风冷散热路径做的定向导风结构，

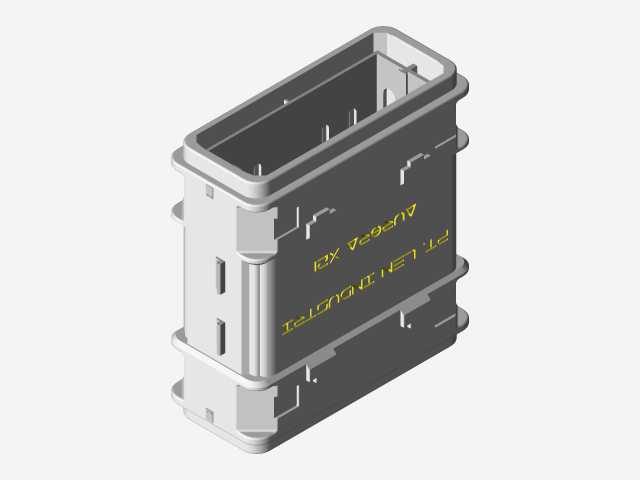

　　冷气流从格栅前端进入，顺着鳍片间隙带走运算核心产生的热量，再从箱体后侧的排风槽导出，避免热量在密闭防护箱内部堆积。设计过程中首先划定了安装边界，箱体整体外廓尺寸控制在可单人手提携带的范围内，闭合状态下的高度、宽度、深度都适配常规车载储物格的尺寸，不需要额外定制固定支架就可以直接放置在工程车辆的储物舱内。内部的核心安装位预留了标准的主板固定螺孔，兼容常规ITX规格的运算主板安装，同时在箱体侧壁预留了接口拓展的开槽位置，不需要打开箱盖就可以外接电源、显示设备以及数据传输线缆，兼顾防护性和使用便捷性。箱体边角做了加厚的防撞筋设计，在意外跌落或者受到碰撞时，筋位结构可以先吸收大部分冲击能量，避免外力直接传递到内部的运算元件上，

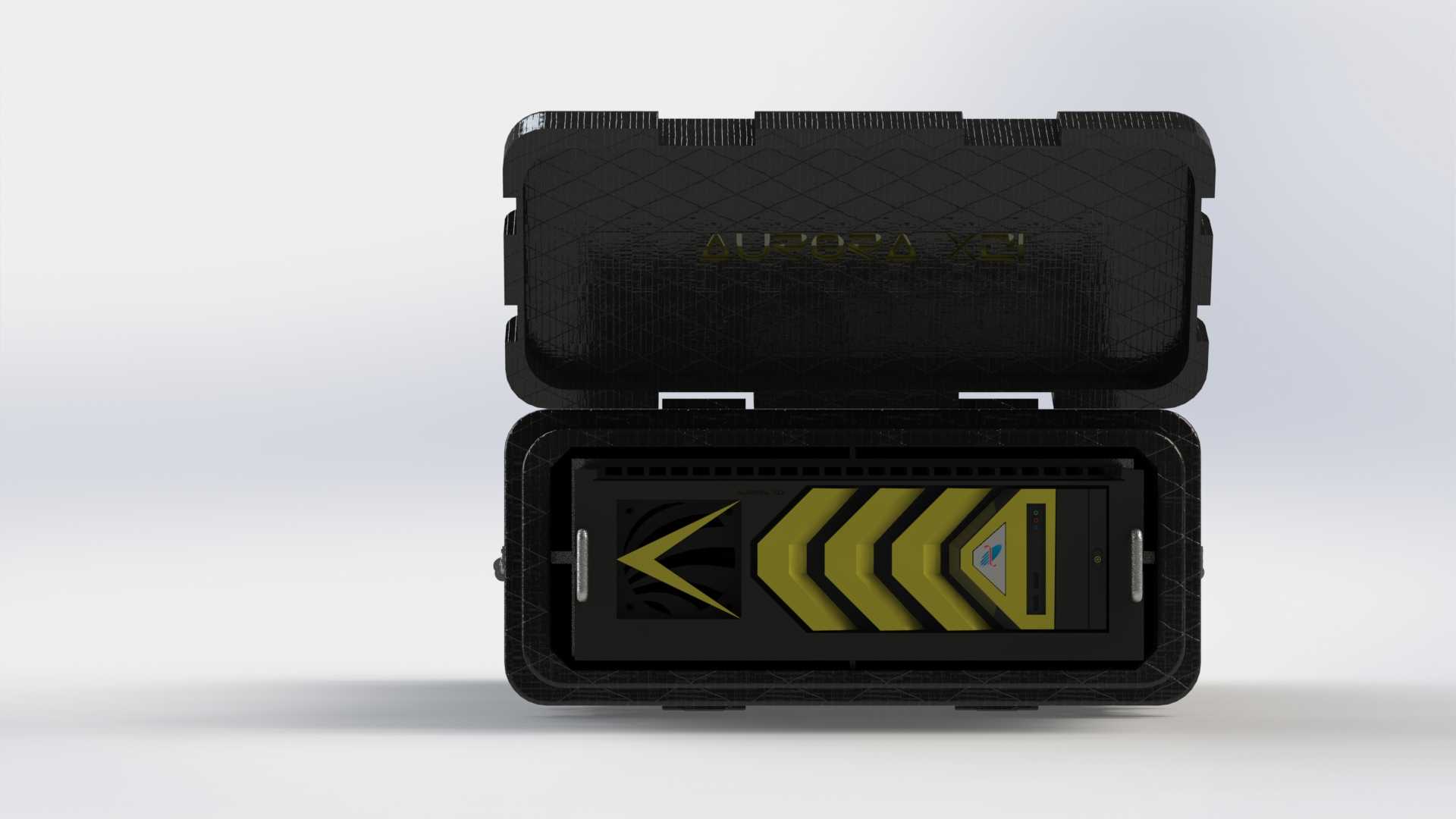

　　箱盖内侧的缓冲泡棉安装位，既可以在闭合时压紧内部模块避免运输过程中晃动，也可以起到一定的隔热作用，减少外界环境温度骤变对内部元件的影响。不同于消费级的电脑机箱，这款结构在设计时优先考虑的是恶劣环境下的可靠性，所有的结构受力点都做了加厚处理，锁扣、提手这类频繁受力的部件都采用金属嵌件和箱体主体连接，避免长期使用后塑料连接位出现疲劳断裂。内部的走线空间也做了专门的规划，预留了理线夹的安装位置，避免设备移动过程中线缆晃动松脱，散热风道的设计也避开了内部线缆的布置路径，不会出现线缆遮挡风道影响散热效率的问题。
