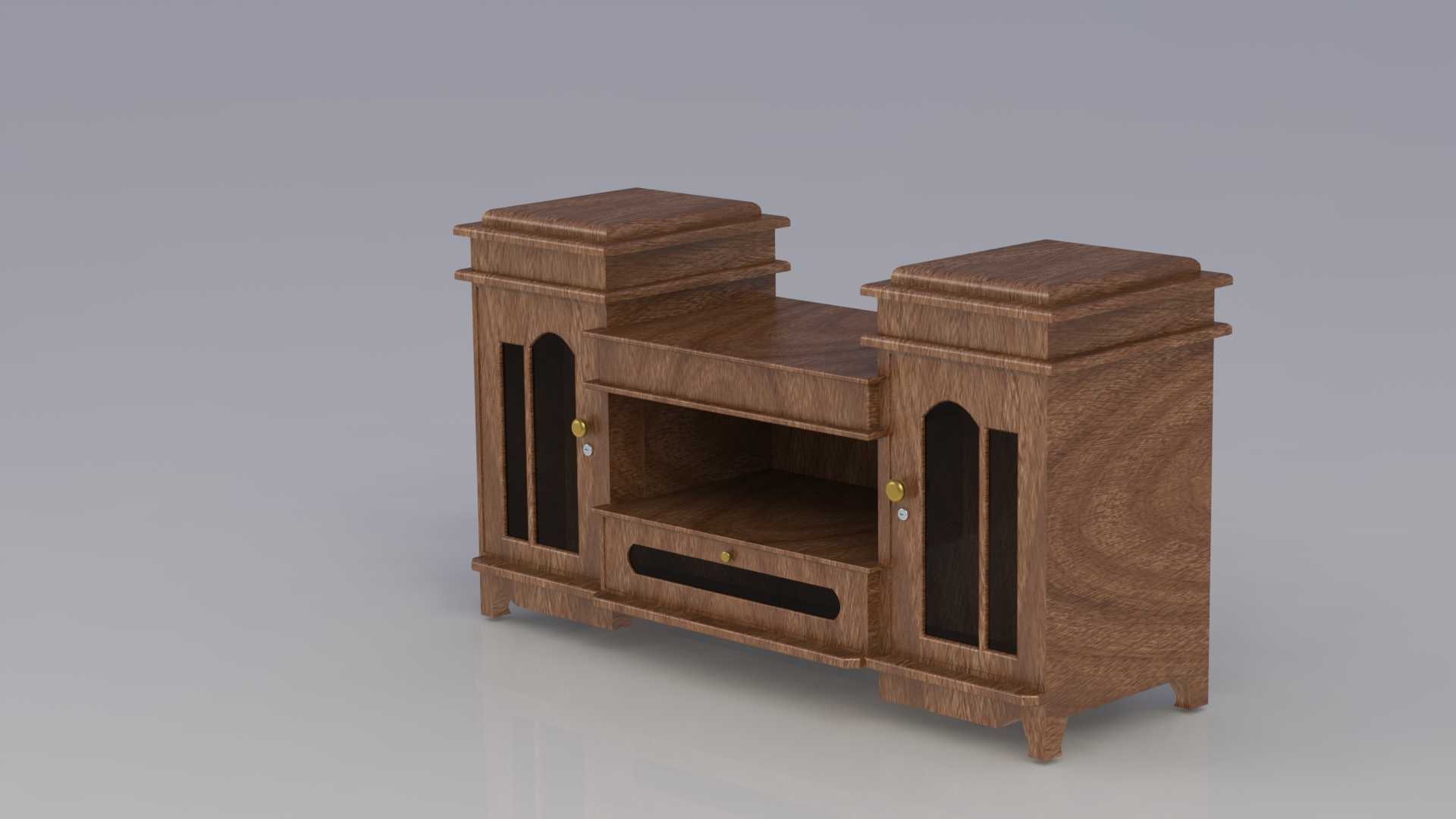

这款柜体的设计首先围绕居家场景的空间适配展开,整体采用对称式双立柱布局,两侧高立柜与中部下沉式置物区形成高低错落的视觉层次,既避免了整面柜体带来的压抑感,也能适配客厅、餐厅等区域的墙面摆放需求,安装时需预留两侧各50mm的操作间隙,保证柜门开合不受墙面遮挡。从功能分区来看,两侧高立柜内部设置分层置物格,搭配拱形镂空视窗,既可以直观查看内部存放的物品,也能通过镂空结构减少实木柜体的闷重感,柜门采用暗藏式合页连接,开合角度可达110度,取放大件物品时不会产生磕碰。中部下沉区域预留了影音设备摆放空间,下层设置抽拉式储物抽屉,抽屉面板做长条形镂空抠手,无需额外加装金属拉手,保持整体外观的统一性,抽屉滑轨采用隐藏式三节轨,
抽拉行程可覆盖柜体深度的80%,方便存取深处的零散物件。设计过程中充分考虑实木材质的形变特性,所有板件连接位置均预留了0.3mm的工艺缝隙,避免温湿度变化导致的板材胀缩开裂,柜体底部设置四个一体式落地支脚,支脚高度为80mm,既可以让柜体远离地面潮气,也预留了扫地机器人等清洁设备的通行空间,无需额外抬高柜体。柜体顶部的两个高立柜顶面做叠级压线处理,边缘做3mm圆角打磨,避免尖锐棱角造成磕碰,整体外轮廓尺寸控制在宽度1200mm、高度900mm、深度400mm的范围内,适配多数常规户型的墙面预留尺寸,摆放时无需对现有空间做大规模改造。从结构强度来看,柜体侧板、顶板、底板均采用18mm厚实木板材,内部横撑设置在距离层板底面20mm位置,
单层层板承重可达15kg,能够满足日常摆放摆件、收纳杂物、放置影音设备的使用需求,中部开放置物区的台面做2mm厚的封边处理,长期放置重物也不会出现边缘变形问题。柜门的拱形视窗内侧预留了玻璃安装槽,可根据使用需求选配磨砂玻璃或透明玻璃,兼顾展示与遮挡的双重作用,抽屉内部做分区隔断设计,可分类存放遥控器、线材、小工具等零散物件,避免物品杂乱堆放。
