六旋翼重载多旋翼无人机结构设计方案

　　这款重载多旋翼飞行器的结构设计，核心瞄准大载荷空中作业场景，可适配山区物资投送、复杂地形测绘设备挂载、应急救援物资转运、工业巡检设备搭载等对起飞重量有较高要求的作业场景，区别于普通消费级航拍无人机的轻载定位，整体机架布局围绕载荷承载与飞行稳定性做了针对性优化。

　　从机架构型来看，采用六轴共十二旋翼的对置布局，单轴上下布置两个转向相反的旋翼，抵消单旋翼旋转带来的反扭矩，同时单轴双旋翼的配置能在同等机架展开尺寸下提升总拉力输出，不需要一味放大旋翼直径来获得更大升力，能在紧凑的机身尺寸下实现更高的载荷上限。机臂采用碳纤维管材作为主体承力结构，兼顾结构强度与自身重量控制，机臂与中心舱的连接位置做了加强固定设计，避免大拉力输出时机臂产生震颤影响飞行稳定性。

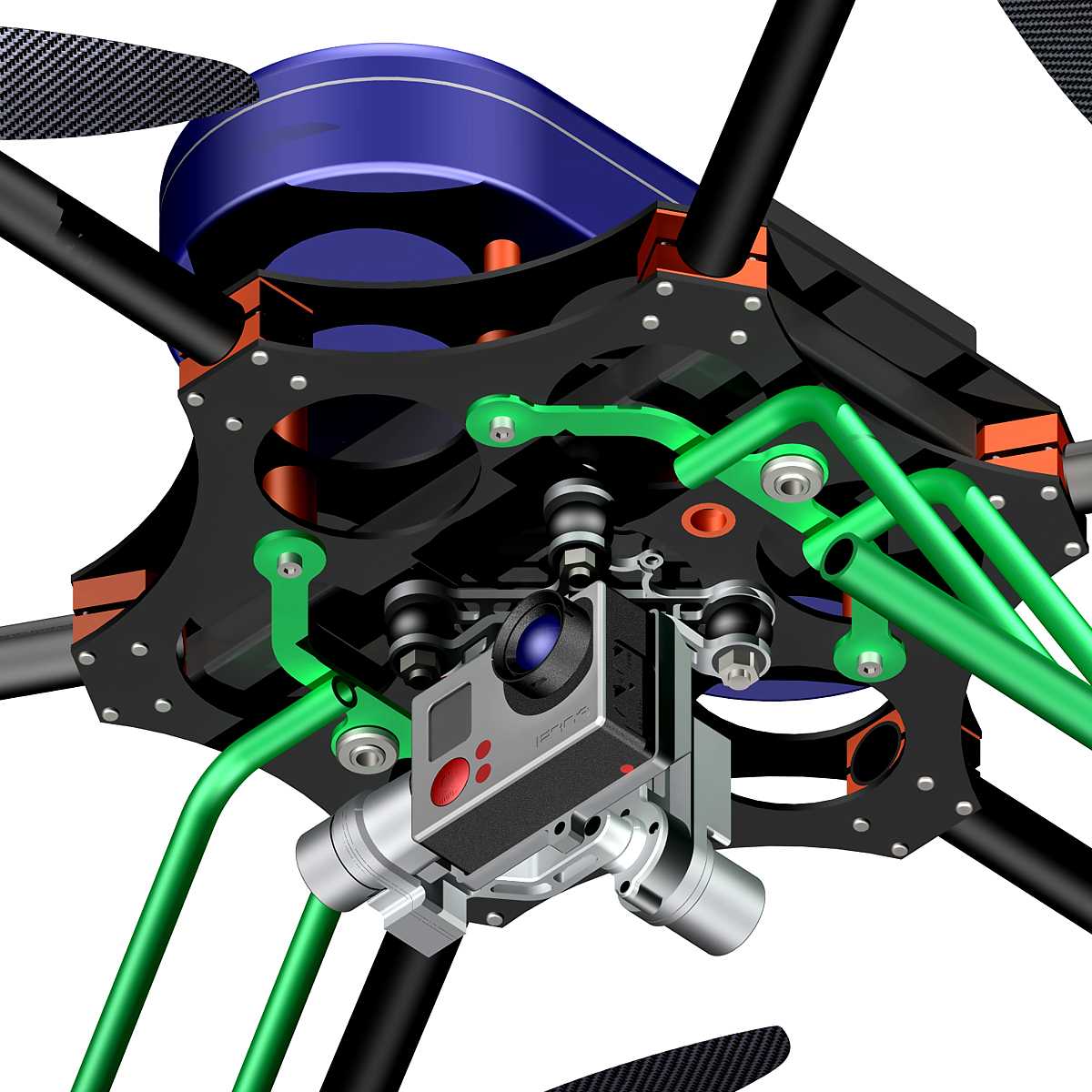

　　中心载荷舱位于机架几何中心位置，下方预留了通用挂载接口，可适配不同类型的任务载荷，挂载点的位置经过重心配平计算，确保挂载不同重量设备时整机重心始终落在旋翼拉力的合力中心范围内，避免飞行过程中出现重心偏移导致的姿态控制难度提升。起落架采用高位支撑结构设计，留出足够的下方挂载空间，避免大尺寸任务设备与地面发生剐蹭，起落架的支腿做了斜向加强处理，降落时可分散冲击载荷，减少硬着陆对机架结构的损伤。

　　顶部的设备舱采用独立封闭设计，可将飞控、电源管理模块、导航模块等核心电子器件与外部作业环境隔离，减少外界水汽、粉尘对核心器件的影响，设备舱的安装位置靠近整机重心，不会额外增加姿态调整的力矩负担。动力系统的选型匹配大拉力输出需求，单组动力单元可输出足够的静拉力，配合高容量动力电池组，可在额定载荷下维持稳定的悬停与航线飞行时长，动力线的走线沿机臂内部布置，避免线材外露在飞行过程中被旋翼扫到，同时也能减少线材带来的额外空气阻力。

　　整机的结构件大量采用标准化快拆设计，机臂与中心舱的连接无需额外专用工具即可完成拆装，方便转场运输时快速拆解收纳，到达作业现场后可快速组装完成起飞准备，适配野外作业的快速部署需求。旋翼采用大尺寸碳纤维螺旋桨，在保证桨叶强度的同时降低自身转动惯量，提升动力响应速度，配合反向旋转的配对桨叶，可进一步提升飞行过程中的姿态稳定性，即使在有风的户外作业场景下，也能维持稳定的飞行姿态，保障挂载设备的作业精度。
