带内部夹紧结构的HSK-E32数控刀柄

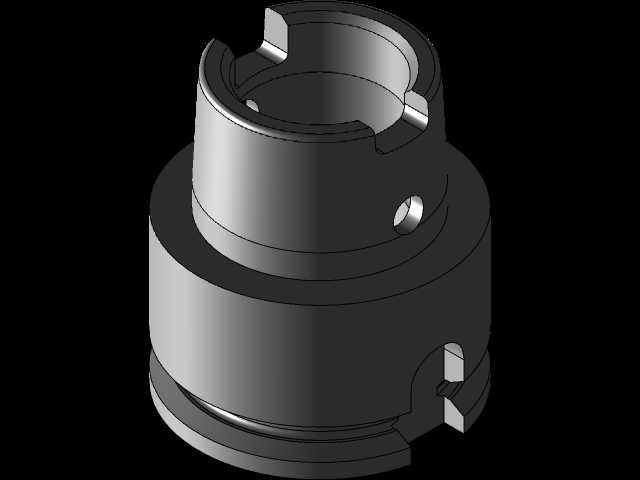

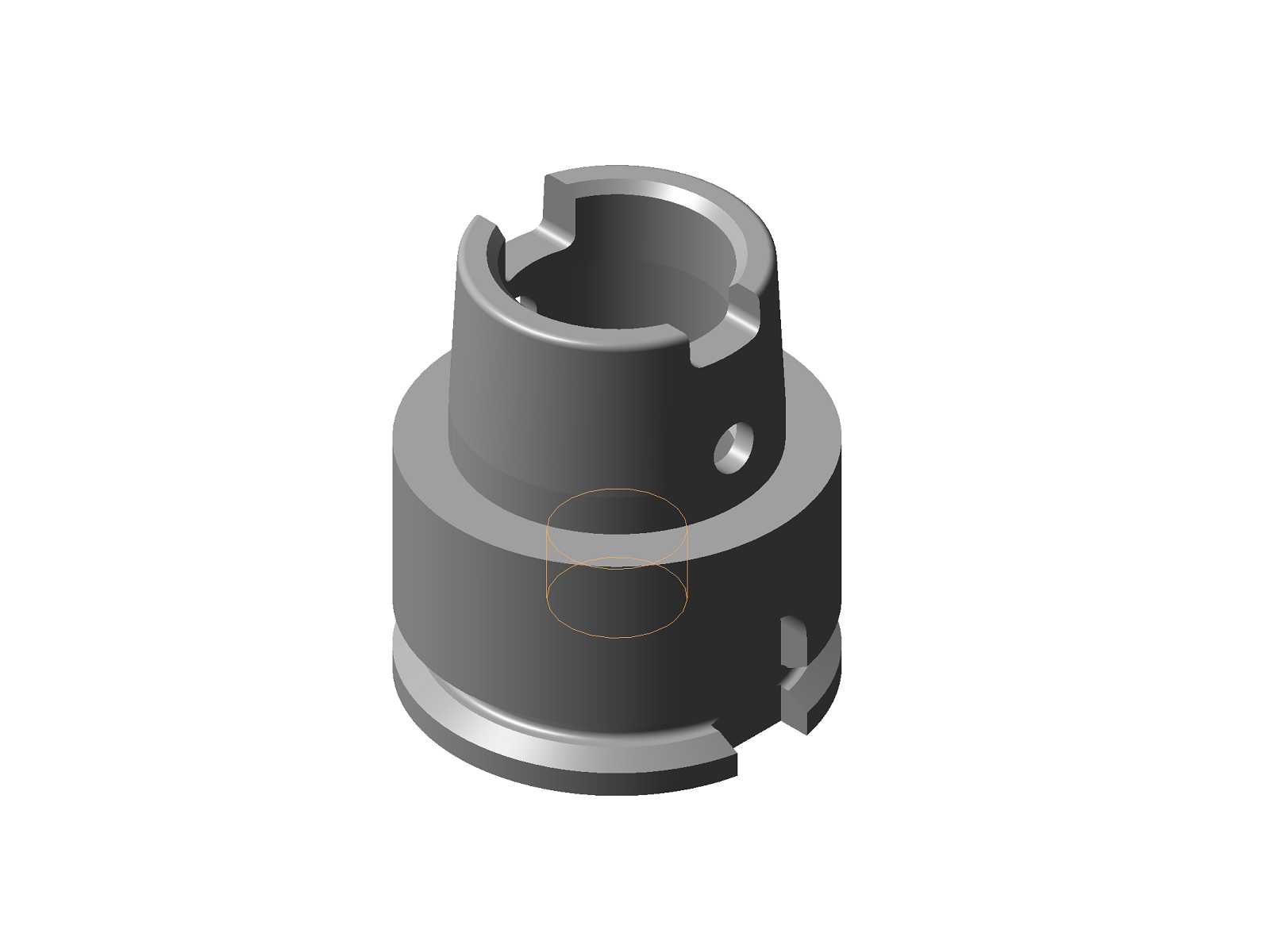

　　在高速数控铣削、精密钻攻加工的生产场景里，主轴与刀具的连接刚性直接决定了加工面的轮廓精度与切削过程的振动水平，HSK-E32柄作为小规格高速主轴常用的接口部件，其结构设计的合理性直接影响整套刀具系统的动平衡表现与夹持可靠性。这款刀柄的三维结构完整还原了外部安装尺寸与内部夹紧的全部细节，从实际装机适配的角度看，其外部法兰端的驱动槽、定位锥面的公差带设计完全匹配对应规格主轴的锁紧机构，锥面与主轴端面的双重贴合结构，能在高转速下抵消离心力带来的连接间隙，避免传统锥柄在高速运转时出现的刀柄窜动问题。从内部结构来看，夹紧机构的内孔轮廓、弹性涨套的配合槽位、锁紧钢珠的定位孔都做了精准的结构还原，设计时充分考虑了小直径刀具夹持时的受力分布，

　　内部夹紧面的角度设计能在锁紧时形成均匀的径向抱紧力，既避免夹伤刀具柄部，又能在大进给切削时提供足够的抗扭阻力，防止刀具在重切削时出现打滑退刀的问题。外形尺寸方面，法兰端的外径、柄部的总长度、驱动键的槽宽与深度都严格遵循HSK接口的标准安装边界，能直接适配配备E32规格主轴的高速加工中心、精雕机等设备，安装时无需额外修配即可实现端面与锥面的同步贴合，保证主轴的跳动精度传递到刀具端。在实际加工应用中，这类小规格HSK刀柄多用于小型精密零件的高速加工，比如3C产品的金属结构件铣削、小型模具型腔的精雕加工、微小孔的钻铰工序，其紧凑的外形尺寸能减少主轴端的悬伸重量，提升整套刀具系统的固有频率，降低切削颤振的发生概率。

　　建模过程中对内部夹紧结构的完整还原，能帮助结构设计人员直观理解HSK刀柄的锁紧原理，在进行非标刀具夹持方案设计、主轴接口改造时，可以直接参考其内部的受力结构与配合尺寸，也能为机床维护人员拆装保养刀柄夹紧机构提供清晰的结构参照，避免因对内部结构不熟悉造成的零件磕碰或装配错位。
