三轴数控铣床设备结构三维设计

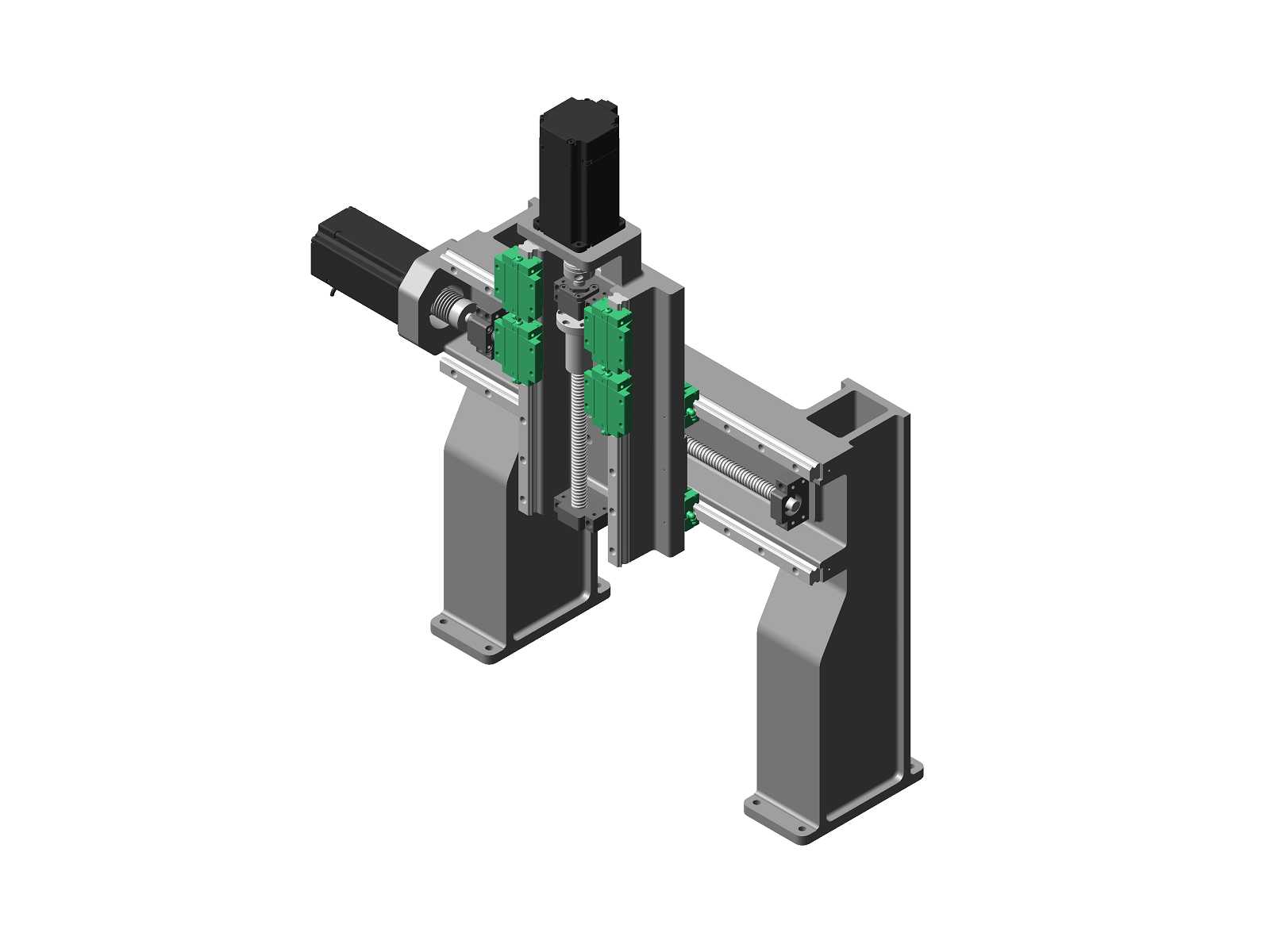

　　这款三轴数控铣床的结构设计，核心面向小型精密零件加工场景，可覆盖五金零件、小型模具型腔、教学实训样件的铣削加工需求，能完成平面铣削、沟槽加工、钻孔镗孔、复杂曲面成型等多类加工工序，适配小批量定制加工、职业院校实训教学、小型加工坊日常生产等多种使用场景。设计过程中优先考虑了设备的刚性与运动精度匹配，工作台采用400×400的尺寸规格，可承载常规小型工装与待加工工件，X、Y、Z三个轴向的行程分别设置为400、400、200，行程参数的搭配既满足了绝大多数小型零件的加工范围需求，也控制了设备整体占地尺寸，降低了车间安装的空间要求。传动系统选用带闭环伺服电机的滚珠丝杠搭配线性导轨的组合，这种配置能有效降低传动间隙，

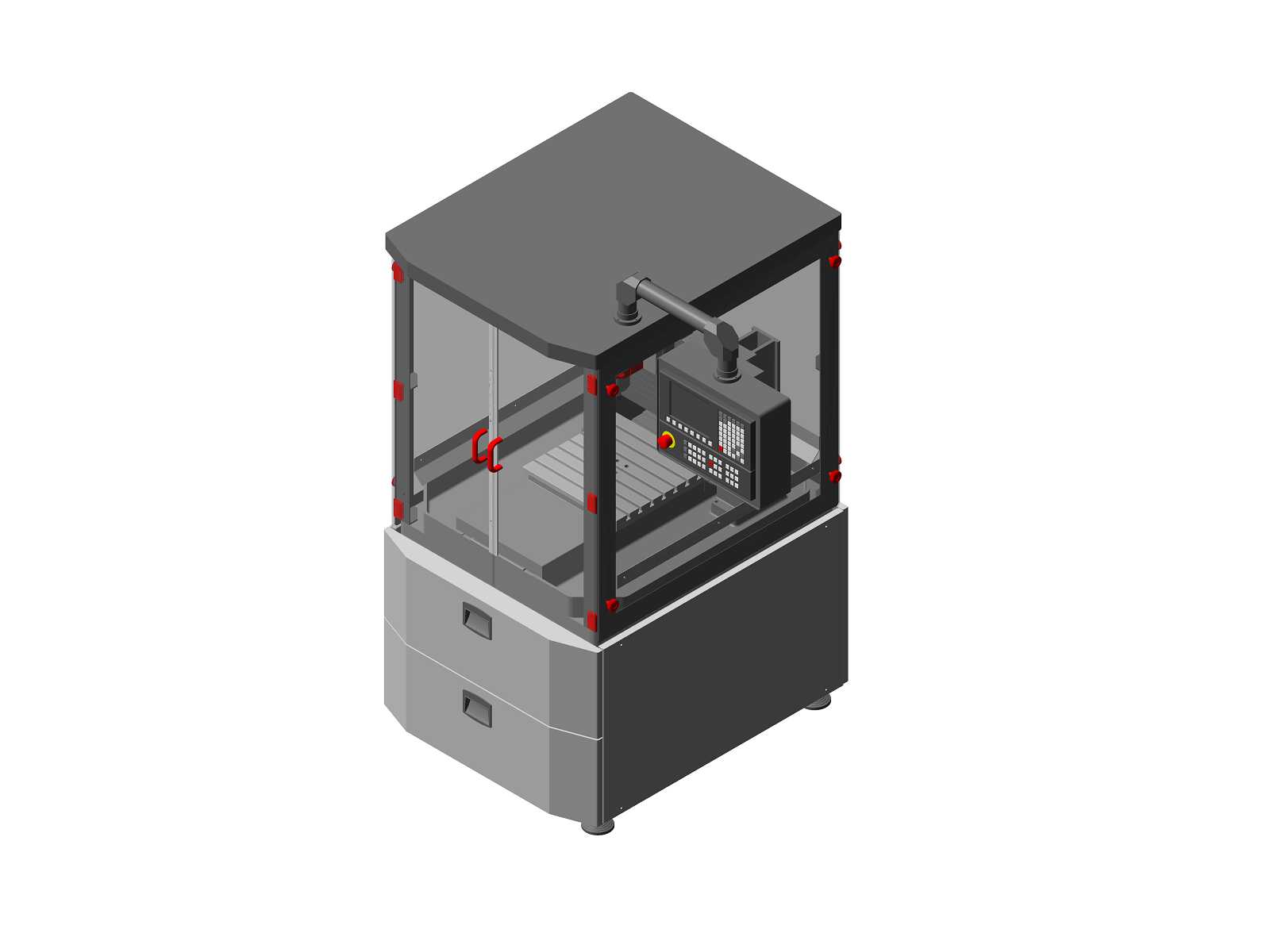

　　保证进给过程中的运动平稳性与定位精度，避免普通丝杠传动带来的反向间隙误差，适配高速进给下的加工精度要求。主轴配置2.2千瓦功率、最高24000转每分的规格，可适配硬质合金铣刀、高速钢刀具等多种切削刀具，既能完成有色金属的高速精加工，也能应对普通钢材的粗铣加工需求，转速区间覆盖了从粗加工到精加工的常用切削参数范围。控制系统选用台达数控控制器，该控制器在通用加工场景下的稳定性经过大量市场验证，编程逻辑符合一线操作人员的使用习惯，可兼容常规G代码编程，也支持手动对刀、手轮微调等现场操作需求。设备整体采用半封闭防护结构设计，上部的透明防护舱既可以观察加工过程中的刀具运行与切屑状态，也能阻挡切削液飞溅与切屑崩出，提升操作安全性；

　　下部的柜体结构集成了电气安装空间与储物抽屉，可收纳常用刀具、扳手等工装附件，整体布局紧凑，安装时仅需按照设备底部的支撑脚位置预留固定空间，做好电源与气源（若配套气动夹具）的接驳即可投入使用，无需复杂的地基施工。设计过程中对各部件的装配干涉做了全面校验，导轨安装面、丝杠支撑座的位置公差都做了对应预留，方便后续生产制造时的工艺编排，钣金防护的拆件也考虑了加工折弯的工艺可行性，避免出现无法加工的异形结构。
