潘通色卡多层立式收纳展示架结构设计

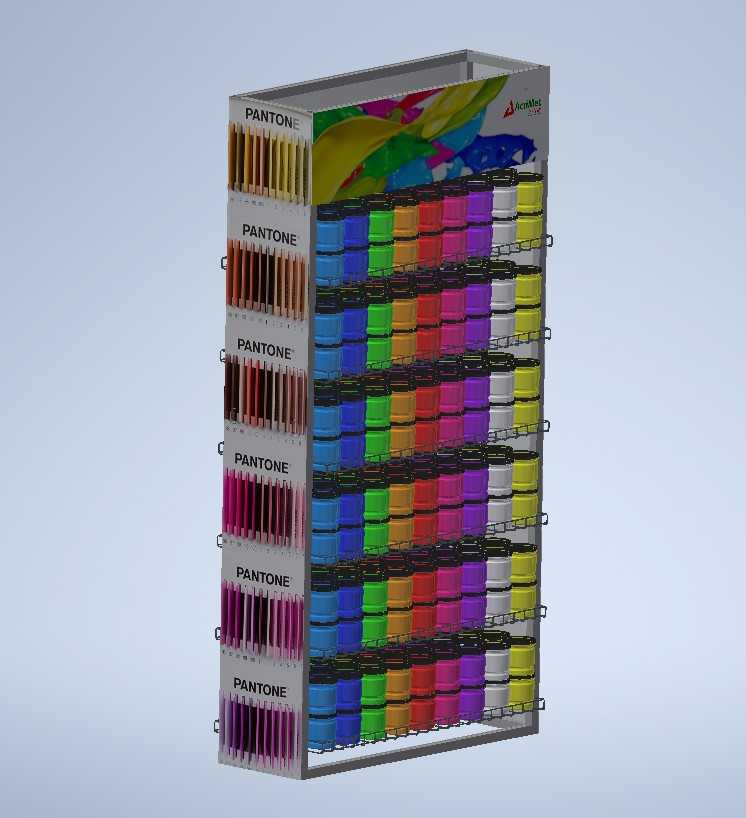

　　这款立式多层收纳展示架主要面向印刷、平面设计、面料打样、工业设计等需要频繁取用标准色卡的工作场景，解决日常工作中色卡零散堆放、查找效率低、易污损丢失的实际痛点。整体采用立式落地结构设计，充分利用垂直空间减少平面占用面积，框架主体采用薄型金属方管焊接成型，整体外轮廓控制在宽600mm、深300mm、高1200mm的常规落地置物尺寸范围内，底部预留10mm高度的调平脚垫安装位，可适配地面不平整的办公或车间工位场景，安装时仅需预留左右各50mm的操作空间即可完成色卡的取放动作，无需额外预留大面积操作区域。架体分层设计对应不同色系的潘通色卡收纳需求，每层设置独立的横向卡位结构，左侧卡位适配扇形装订的纺织类色卡，通过金属挂扣固定色卡装订端，

　　取用时可直接扇形展开翻阅无需整体取下；右侧卡位适配单册装订的平面印刷色卡，每层设置独立的分隔挡条，可按色号顺序依次排列，避免色卡滑落错位。顶层设置封闭的防尘盖板，可放置常用的比色工具、记号笔等辅助用品，架体侧面预留标识粘贴位，可标注每层对应的色卡系列编号，进一步提升查找效率。设计过程中重点考量了架体的承重稳定性，每层置物位的额定承重控制在2kg，整体架体承重不超过18kg，框架连接处采用满焊处理后做圆角打磨，避免尖锐边角刮伤色卡表面或操作人员，层间高度根据不同厚度的色卡做差异化设置，薄款色卡层间距设置为80mm，厚款纺织色卡层间距设置为120mm，避免层间距过小导致色卡弯折变形。架体表面采用静电喷塑处理，

　　中性灰色的饰面不会干扰色彩比对时的视觉判断，同时具备耐刮擦、易清洁的特性，适配设计工作室、印刷车间打样区、面料展厅等多种使用环境，既可以固定放置在工位旁作为日常收纳工具，也可放置在展厅接待区作为色彩展示载体，兼顾收纳实用性与展示规整性。
