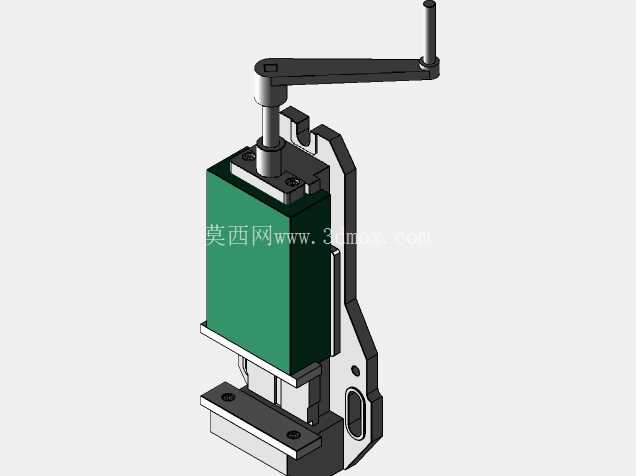

机用平口夹持工装三维结构设计

　　在常规铣削、钻削、磨削等机加工工位上，这类手动平口夹持工装是出镜率最高的通用工装之一，区别于专用定制夹具，它的适配范围覆盖了绝大多数规则形状的中小型工件装夹需求，不需要针对单一工件做定制化的钳口改造，就能快速完成工件定位与夹紧，是车间小批量加工、工装调试、试样加工环节不可或缺的辅助工装。从结构设计逻辑来看，整个模型完全复刻了实际量产机用虎钳的传动与导向逻辑：固定钳身作为整个工装的承载基座，底部预留了标准的机床工作台T型槽安装位，安装时可以通过T型螺栓直接固定在铣床、钻床或者钳工台的工作面上，安装边界完全匹配常规中小型机床的工作台槽距，不需要额外做转接板适配。

　　活动钳身通过导轨副与固定钳身配合，传动部分采用梯形丝杠副结构，这种螺纹副具备自锁特性，当摇动手柄带动丝杠旋转推动活动钳身进给夹紧工件后，不会因为加工过程中的切削振动出现松脱退夹的问题，相比普通三角螺纹传动，梯形丝杠的承载能力更强，耐磨损性能更好，长期频繁开合使用也不会过快出现传动间隙过大的问题。钳口部分设计了可更换的齿面钳口板，通过内六角螺钉固定在钳身的安装槽内，当齿面因为长期夹持出现磨损、咬合变形的时候，只需要更换钳口板就能恢复夹持精度，不需要整体更换钳身，大幅降低了工装的后期维护成本；齿面的纹理设计也经过考量，横向齿纹可以在夹持硬质金属工件的时候增加接触摩擦力，避免工件在受切削力的时候出现滑移，同时不会在工件表面留下过深的压痕，针对软质有色金属工件加工时，也可以快速更换为光面或者带软质垫层的钳口板，避免夹伤工件表面。

　　手柄部分采用了折叠式的摇把结构，闲置状态下可以向下折倒贴合钳身侧面，不会在机床工作台面上形成突出的干涉点，避免操作人员走动或者更换工件的时候被剐蹭，摇动手柄时的力臂长度经过匹配，普通操作人员不需要借助加力杆，就能输出足够的夹紧力满足常规铣削加工的夹持要求，同时也不会因为夹紧力过大导致薄壁工件出现装夹变形。从整体尺寸布局来看，这款虎钳的钳口张开行程覆盖了常规中小型工件的装夹尺寸范围，钳身高度设计也匹配常规机床的刀具行程下限，装夹工件后刀具可以顺利到达加工面，不会出现钳身干涉刀具路径的问题；导轨部分的配合间隙设计预留了后期刮研调整的余量，长期使用出现导轨磨损后，可以通过调整塞铁来重新恢复导轨的配合精度，延长整个工装的使用寿命。

　　在实际生产场景中，这类虎钳除了用在机加工设备上，也常作为钳工装配、划线工序的基础工装，配合不同的钳口附件，还可以实现圆柱形工件、异形工件的装夹，不需要复杂的调整就能快速切换装夹对象，相比液压、气动夹具，它不需要外接动力源，部署灵活，成本更低，在维修车间、小批量加工工坊、教学实训场景中都有极高的使用率。建模过程中完全还原了各个零件的装配关系，丝杠的轴向限位结构、活动钳身的防脱结构、钳口板的定位销结构都做了完整的复刻，没有做简化省略，结构设计人员可以直接参考这个模型的结构逻辑，做不同规格、不同夹持行程的虎钳变型设计，也可以基于这个模型做专用夹具的改造，比如在固定钳身上增加定位挡块、在钳口位置加装气动夹紧组件，实现快速装夹的功能升级。
