蛋形螺旋压缩弹簧精密结构设计

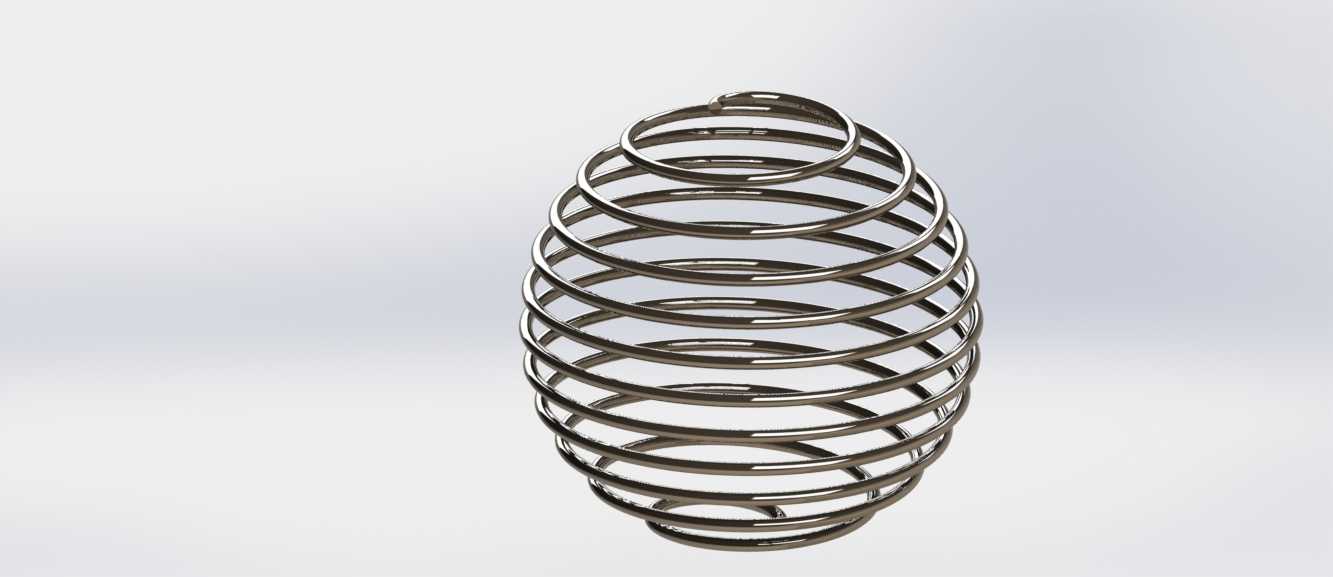

　　这款蛋形螺旋弹簧的设计初衷，是适配小空间内需要非线性刚度反馈的紧凑安装场景，区别于常规圆柱螺旋弹簧的等刚度特性，其椭球形轮廓能在压缩行程中提供渐变的弹力输出，在按压行程初始阶段弹力柔和，随着压缩量增大，中后段圈体逐步接触贴合，刚度快速上升，刚好匹配消费电子按键、小型减震支座、精密仪器缓冲机构的力值需求。从结构设计逻辑来看，建模阶段先通过样条曲线拟合出蛋形的外轮廓母线，再以螺旋扫掠路径沿母线法向连续排布，严格控制每一圈簧丝的节距均匀度，避免相邻圈体在自由状态下出现剐蹭干涉，簧丝截面选用标准圆形金属丝截面，保证受力时应力分布均匀，不会出现局部应力集中导致的疲劳断裂问题。实际应用中，这类异形弹簧常被用在手持设备的按压触发结构里，

　　比如便携测温仪的按键复位、小型手持工具的减震握把内衬，也可作为文创类机械摆件的弹性结构件，依靠独特的椭球外形兼具功能属性与装饰效果。安装边界上，该弹簧自由状态下的长轴方向为受力压缩方向，安装时需保证两端支撑面与弹簧中心轴线垂直，侧向偏移量不能超过簧丝直径的五分之一，否则会出现偏载导致圈体错位卡滞；外轮廓最大直径处需预留至少0.8倍簧丝直径的径向间隙，避免压缩过程中弹簧外径胀大与安装腔内壁发生摩擦，影响弹力输出精度。设计过程中特意调整了两端圈的并紧磨平处理，两端各有四分之三圈的并紧段，端面磨平角度与支撑面完全贴合，保证安装后弹簧不会出现歪斜，受力时力线始终沿中心轴线传递。相较于常规圆柱弹簧，

　　这种蛋形结构在相同安装高度下能获得更长的有效压缩行程，同时渐变刚度的特性能避免硬接触带来的冲击感，在对按压手感有明确要求的小型机构中优势明显，建模时每一圈螺旋的升角都经过反复校核，保证压缩过程中圈体接触顺序从两端向中间逐步递进，不会出现突然的刚度跳变，确保力值输出曲线平滑无拐点，满足精密机构对弹性元件的力值一致性要求。
