等节距圆柱螺旋压缩弹簧三维结构设计

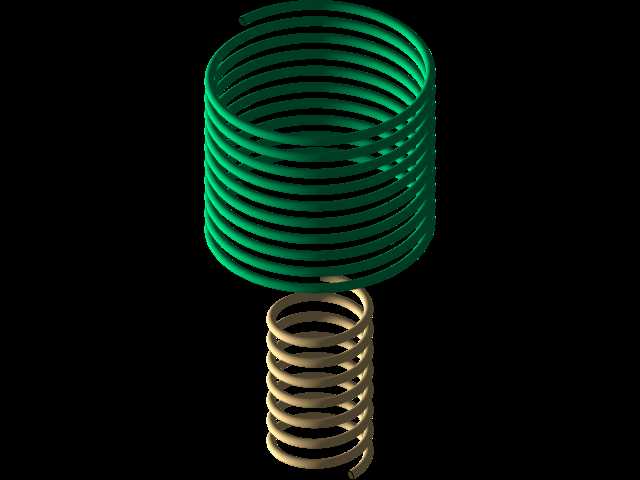

　　日常做设备结构设计时，这类等节距圆柱螺旋压缩弹簧是最常接触的通用弹性元件，小到消费电子的按键回弹结构，大到重型工程机械的缓冲减震模组，都能看到它的应用身影。做这个模型的建模思路，是先从实际工况的受力边界倒推参数：先确定安装空间的轴向与径向限制，再匹配所需的刚度、预压行程与极限压缩量，避免出现安装干涉或者压并后失效的问题。建模过程中先绘制螺旋线路径，这里要注意螺旋线的升角要匹配弹簧丝直径，两端的并紧磨平段是建模的细节重点，实际生产中弹簧两端通常会有1到1.5圈的并紧圈，端面磨平后支撑面的垂直度要控制在公差范围内，不然装配后会出现偏载，加速弹簧的疲劳失效。从应用场景来说，这类弹簧常被用在阀门的启闭复位结构里，

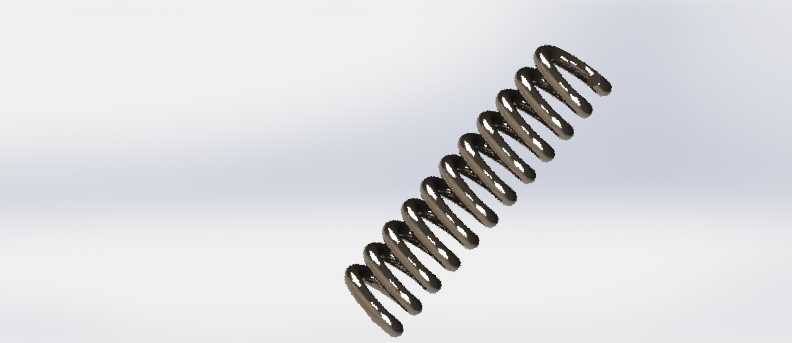

　　配合阀芯的运动行程提供稳定的复位力，也会用在自动化设备的缓冲工位，吸收运动部件的冲击动能，还有各类工装夹具的压紧结构里，提供持续稳定的压紧力。设计时要重点考虑安装边界：弹簧的外径要比安装孔内径小0.5到1毫米的间隙，避免压缩过程中弹簧外径膨胀剐蹭孔壁，内径要比配套的导向轴大0.3到0.8毫米，防止运动过程中卡滞。弹簧的自由长度要结合预压量设置，通常预压量设置为总行程的10%到15%，避免设备运行时弹簧出现松动异响。建模时还原了弹簧丝的真实截面形态，螺旋升角完全匹配常规冷卷弹簧的工艺参数，两端的支撑圈结构也做了还原，能直接用于装配干涉检查、运动仿真模拟，在做设备整体的受力分析时，也可以直接赋予材料属性计算刚度与变形量，

　　不用再重新调整模型结构。很多新手建模时容易忽略两端并紧圈的结构，直接用等节距螺旋线扫掠，做出来的模型和实际生产的零件有偏差，装配仿真时会出现端面无法贴合支撑面的问题，这个模型在建模时就规避了这类问题，扫掠路径的两端做了节距过渡处理，完全贴合实际加工后的弹簧形态，不管是做结构方案评审，还是后续出工程图指导生产，都能直接复用，不需要再做额外的结构修正。另外在选型匹配时，还要结合工作环境考虑材料的适配性，比如腐蚀环境下要选用不锈钢材质，高温工况下要选用合金弹簧钢，这个模型的参数化结构可以快速调整丝径、中径、有效圈数，匹配不同的工况需求。
