带型腔安装位的多层级装饰柱构件

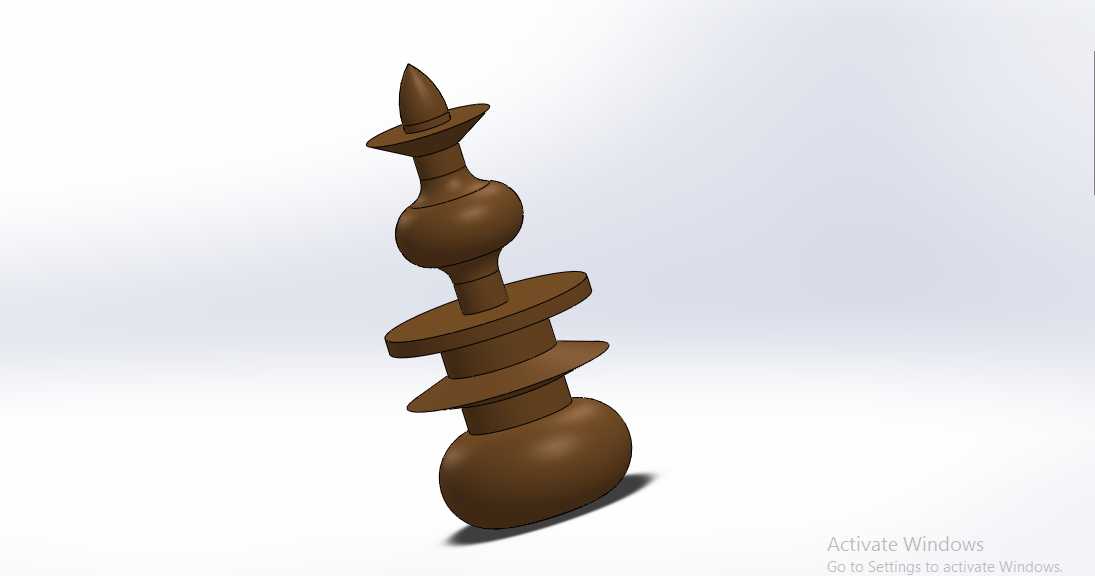

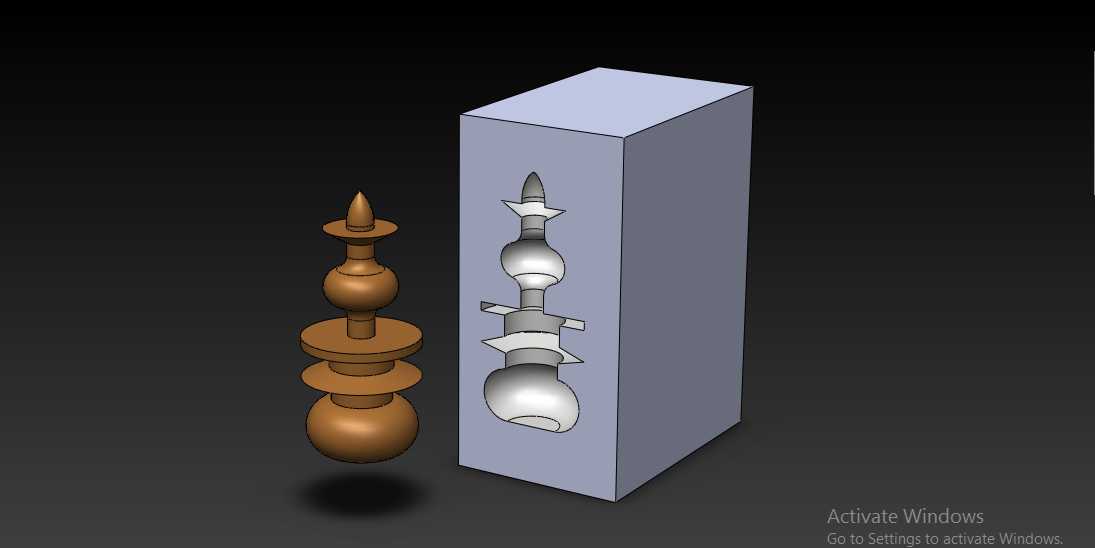

　　这类带配套型腔安装位的柱形构件，常应用在装饰性机械结构、文创展示装置、小型工艺摆件的支撑结构中，也可作为非标自动化设备上的装饰性导向柱使用，区别于纯功能导向的光轴或导柱，这类构件在满足基础装配定位需求的同时，兼顾了外观造型的层次感，适合用在对设备外露部件视觉效果有要求的场景。从结构设计逻辑来看，构件采用多层级变径结构，从底部球形端向上依次设置圆盘凸台、鼓形段、细颈段与顶尖结构，每一段的直径差都做了平滑过渡，没有尖锐的应力集中棱角，既保证了加工时的脱模便利性，也能避免装配过程中划伤操作人员。配套的长方体安装基座上开设的型腔，完全匹配柱形构件的外轮廓，型腔的每一处凹凸结构都和柱身的造型一一对应，装配时可以直接将柱体沿垂直方向压入型腔，

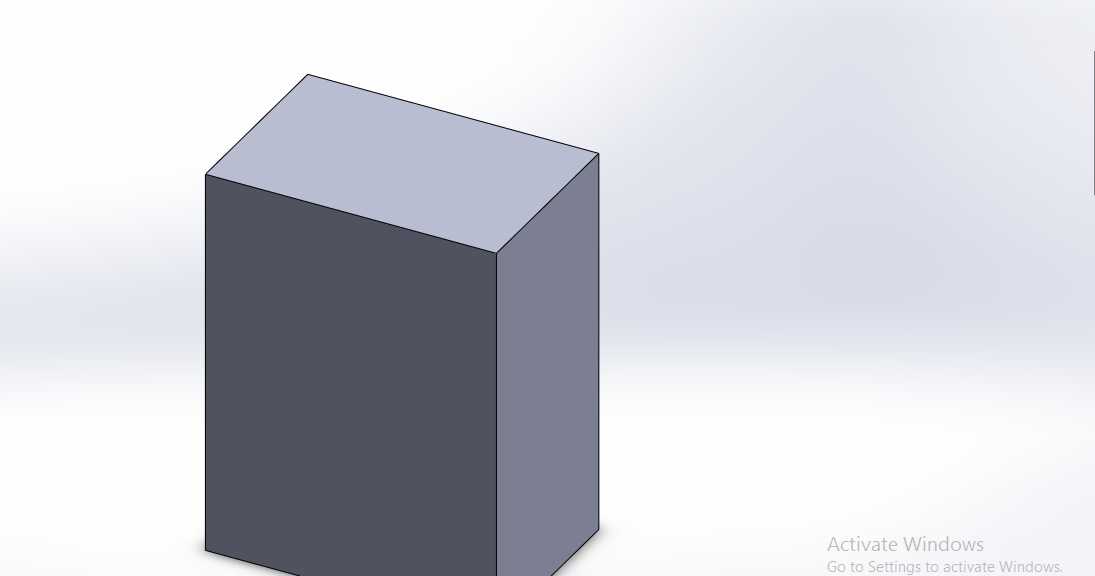

　　不需要额外设置紧固件就能实现初步定位，若需要长期固定，可在型腔侧壁预留的小孔位注入粘接剂或加装紧定螺钉，保证连接可靠性。设计时需要重点控制柱体各段的同轴度，所有变径段的回转中心保持在同一条轴线上，避免压入型腔时出现卡滞或装配偏斜的问题，型腔的加工公差需要比柱体外轮廓公差大0.02mm到0.05mm，既保证装配顺畅，又不会出现过大的配合间隙导致柱体晃动。从安装边界来看，长方体基座的底面为平整安装面，可直接通过螺栓固定在设备台面或展示底座上，基座的侧壁厚度保持均匀，避免因壁厚差异导致注塑或铣削加工时出现变形，柱体装配完成后顶尖端高出基座顶面的高度，可根据实际使用场景调整各段的长度比例，若作为装饰摆件使用，

　　可适当增加鼓形段的直径提升视觉厚重感，若作为设备上的标识柱使用，可缩小整体尺寸，在顶尖端预留标识安装位。这类构件的造型拆分逻辑也符合多曲面实体建模的常规思路，先绘制各截面的回转轮廓线，通过回转命令生成柱体基础造型，再对各凸台边缘做小尺寸倒角处理，基座型腔则通过布尔运算直接切除实体得到，建模过程中需要注意曲面的连续性，避免出现碎面导致后续加工出的零件表面有接刀痕迹。
