欧宝品牌汽车标识立体结构设计

　　该立体车标结构主要应用于乘用车辆的前脸格栅、尾门、轮毂盖、方向盘中央等外饰与内饰品牌展示区域，是车辆品牌视觉识别系统的核心实体载体，承担品牌辨识度传递、外观装饰协调的核心作用。在实际装车场景中，该标识需要匹配不同安装基面的曲率特征，比如前脸格栅安装位多为带微弧的曲面，尾门安装位随车身钣金型面变化，轮毂盖安装位则为小尺寸圆形平面，因此建模阶段就需要预留不同安装底座的适配接口，保证标识主体与安装基面的贴合间隙控制在0.2mm以内，避免出现装车后缝隙不均、翘边松动的问题。

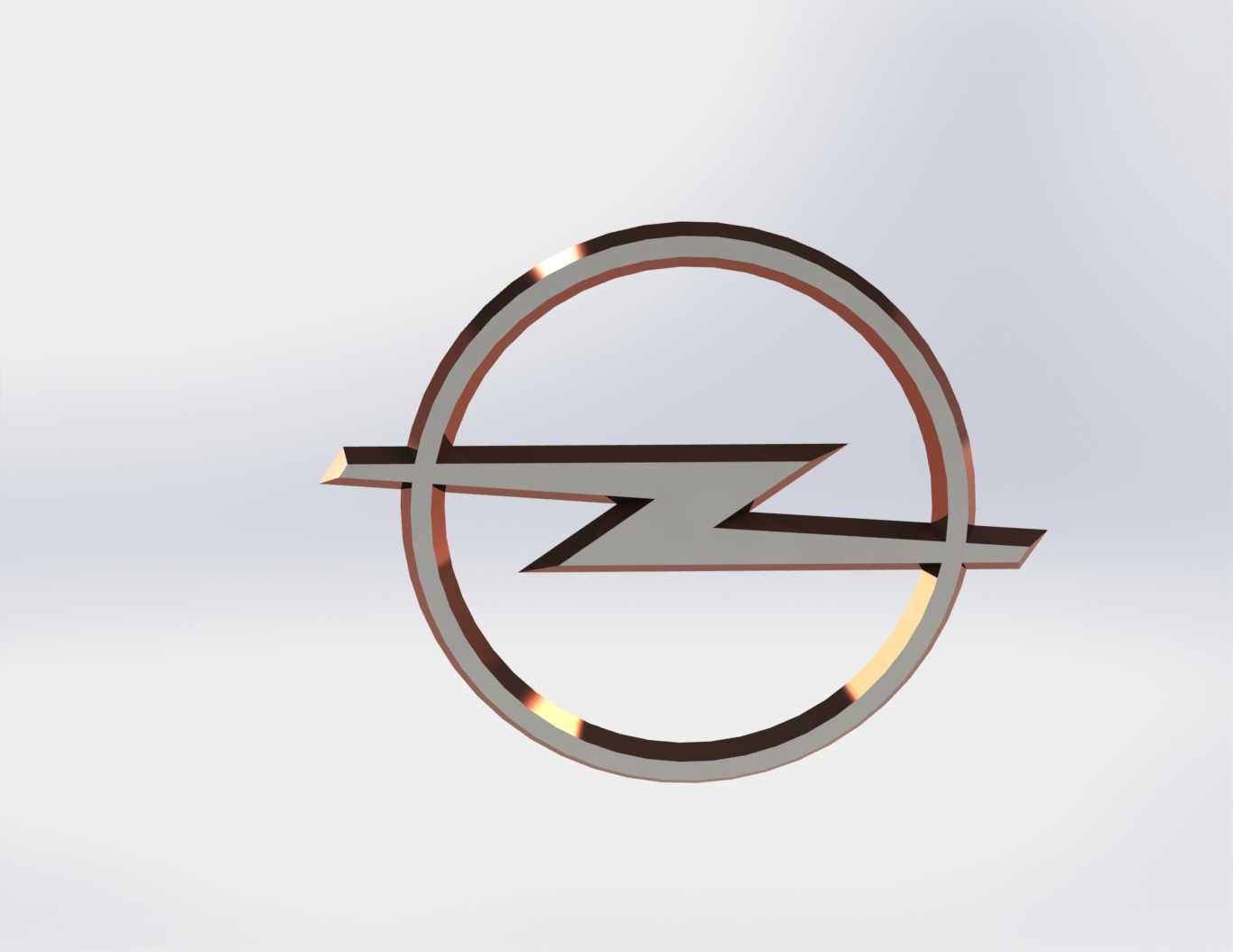

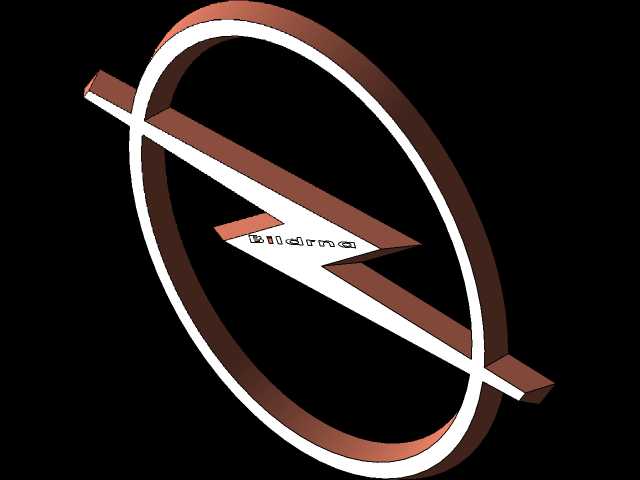

　　设计过程中首先还原品牌标识的核心视觉特征：环形外框与横向贯穿闪电造型的比例关系严格遵循品牌视觉规范，环形的截面采用带圆角的矩形结构，边缘做R0.8mm的倒圆处理，既避免锐边带来的加工毛刺问题，也能在光线照射下形成均匀的高亮反光带，提升标识的精致感。横向闪电造型与环形外框的衔接位置做一体化过渡处理，不存在拼接缝隙，保证整体结构的强度，同时减少注塑成型时的熔接痕缺陷。

　　从安装边界来看，该标识的主体外轮廓直径控制在120mm-180mm区间，可根据不同车型的前脸尺寸做等比例缩放，厚度方向控制在8mm-12mm，突出安装基面的高度不超过10mm，避免在车辆行驶过程中产生额外的风阻，也能降低洗车、剐蹭时的受力损坏概率。标识背部预留3M胶粘贴槽位或者卡扣安装位，粘贴槽深度为1.2mm，刚好匹配常规车用亚克力泡棉胶的厚度，卡扣结构则对应不同车型钣金上的预装孔位，安装时无需额外打孔，直接卡接即可固定，拆装维护便捷。

　　结构设计上充分考虑车用环境的耐候性要求，整体壁厚均匀控制在2.5mm，避免壁厚差异导致的注塑缩痕，环形外框与闪电造型的内部做轻量化掏空处理，在保证结构刚性的前提下降低整体重量，单枚标识的重量控制在30g以内，不会对安装基面造成额外的载荷。表面处理可适配镀铬、哑光银、熏黑等不同工艺效果，建模时已将表面分色线做隐藏式处理，不同工艺涂层的分界位置位于结构侧面，从正面观察无明显分界痕迹，保证视觉整体性。在做整车装配校验时，该标识的安装位置需要与周边雷达、摄像头等传感器保持15mm以上的安全距离，避免金属材质的标识对传感器信号造成屏蔽干扰，同时标识的突出高度不会影响前保险杠的碰撞吸能逻辑，在低速碰撞时可优先溃缩，不会对行人造成额外的磕碰伤害。
