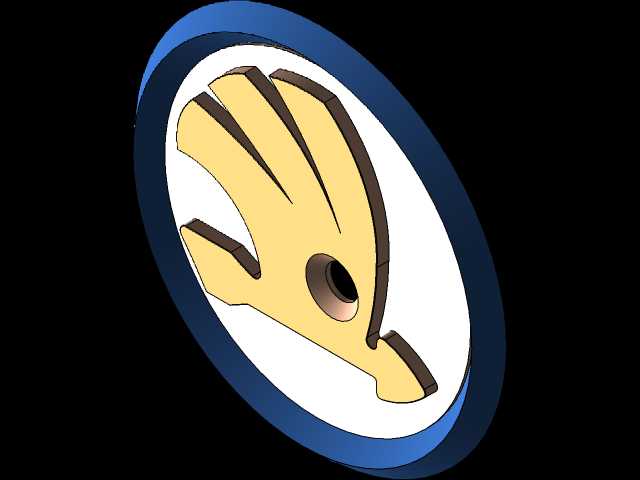

斯柯达品牌圆形飞箭标识立体结构设计

　　该标识为汽车品牌配套的外装标识构件，主要应用于乘用车辆的前脸格栅、尾门、轮毂盖、方向盘中央等外露安装位置，承担品牌视觉识别的核心作用，同时需满足整车外饰件的耐候、安装匹配、外观一致性要求。从结构设计层面看，整体采用圆形外框嵌套内部飞箭图形的分层结构，外框为带均匀厚度的环形凸边，既可以强化标识的轮廓辨识度，也能在安装时形成与安装基座的贴合限位，避免安装后出现边缘翘曲、缝隙不均的问题。内部飞箭造型采用不等厚的立体凸起设计，箭头与羽翼部分的过渡曲面做了连续顺滑的曲率处理，没有尖锐棱角，既符合外饰件的安全法规要求，也能在不同光线角度下形成均匀的光影反射，提升标识的精致感。设计过程中首先确定了圆形外轮廓的基准直径，

　　以此为基础约束内部飞箭图形的比例关系，保证飞箭的羽翼宽度、箭头长度、中心定位孔的位置都与外圆保持严格的同轴度与对称度，中心预留的安装孔可适配卡扣式或者粘接式两种主流安装方案，既可以通过卡扣卡入车身钣金的预留安装孔实现快速装配，也可以在孔位不匹配的场景下采用车用双面胶实现粘接固定，适配不同年款、不同配置车型的安装基座差异。标识的分层结构做了台阶差设计，外框、飞箭主体、中心孔位的高度差控制在合理范围内，既保证立体层次感，也避免凸起过高导致洗车、日常使用中出现剐蹭掉漆的问题。曲面建模阶段重点处理了飞箭羽翼部分的渐消面，每一处曲面都做了G2连续校验，避免出现曲面褶皱、反光断层的问题，环形外框的边缘做了微小的圆角过渡，消除锐边的同时提升握持、

　　安装时的手感。在实际装车场景中，该标识需要承受-40℃到85℃的环境温度变化，同时耐受洗车高压水柱冲击、紫外线长期照射、路面泥沙剐蹭，因此结构设计时各部分的壁厚做了均匀化处理，避免厚薄不均导致注塑成型后出现缩痕、翘曲变形，影响最终的外观装配效果。安装边界方面，标识背面设计有平整的粘接基准面，平面度公差控制在0.1mm以内，保证粘接时胶层厚度均匀，不会出现局部脱胶的问题，卡扣安装结构的卡脚做了导向斜角设计，装配时可以顺利卡入钣金孔，同时卡接到位后有足够的拉脱力，避免车辆行驶过程中标识脱落。
