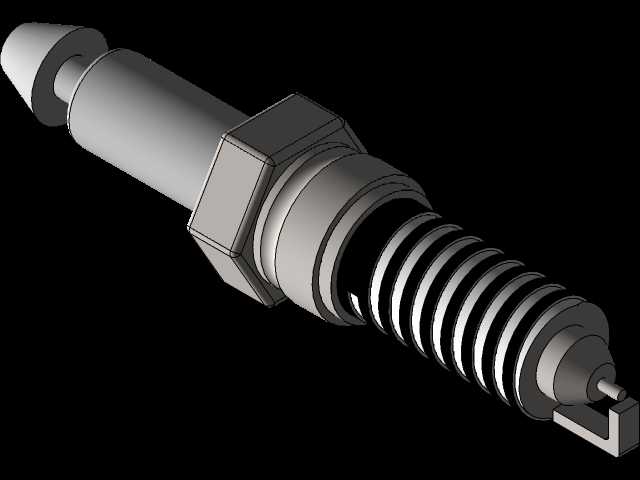

自定尺寸汽车点火用火花塞结构设计

　　在往复式内燃机的点火系统中，火花塞是承担高压电引入、击穿混合气产生电火花核心功能的终端执行部件，这套建模方案针对民用乘用车汽油机的常规安装场景做了全尺寸适配，可覆盖多数小排量自然吸气及涡轮增压机型的缸盖安装需求。从结构设计逻辑来看，建模时优先还原了实际装车的装配边界：上部的接线螺母采用标准M4外螺纹结构，适配主流点火线圈的高压接线端子，接线端下方的绝缘瓷套做了多段阶梯式防滑结构，既保证与上部金属壳体的压装密封性，也能避免高压爬电风险。中部的六角安装台严格按照国标火花塞扳手的对边尺寸做了倒角处理，棱角处做了R0.5的工艺圆角，匹配常用的16mm火花塞套筒的操作空间，安装时的扭矩传递面平整无凸起，不会出现套筒打滑刮伤缸盖的问题。

　　六角台下方的密封垫圈采用铜包钢结构的环形设计，建模时预留了0.3mm的压缩量空间，安装拧紧后可填充缸盖安装孔的平面间隙，保证燃烧室的气密性，避免高温高压燃气泄漏。下部的螺纹段采用M14×1.25的标准火花塞螺纹规格，有效旋合长度控制在19mm，适配多数铝合金缸盖的螺纹孔深度，不会出现旋入过深顶碰活塞、或是旋入过浅密封不足的问题。螺纹段下方的绝缘瓷锥做了收腰式锥度设计，可减少燃烧室积碳在瓷体表面的附着，降低电极间漏电的概率，侧电极采用镍基合金折弯结构，与中心电极的点火间隙预留了0.8mm的标准间隙值，符合常规汽油机的点火电压匹配要求。建模过程中对各部件的装配同轴度做了严格约束，中心电极、绝缘瓷体、金属壳体的同轴度公差控制在0.

　　1mm以内，避免装车后出现电极偏斜、点火能量分散的问题。整个结构的外形尺寸完全参照量产火花塞的实际测绘参数搭建，可直接用于点火系统教学演示、发动机拆装实训的三维场景搭建，也可作为汽车维修仿真系统的零部件素材使用，各分段结构的拆分逻辑清晰，可直接导出用于爆炸视图制作、装配工艺演示等场景。
