滚花外螺纹实心单螺杆连接紧固件

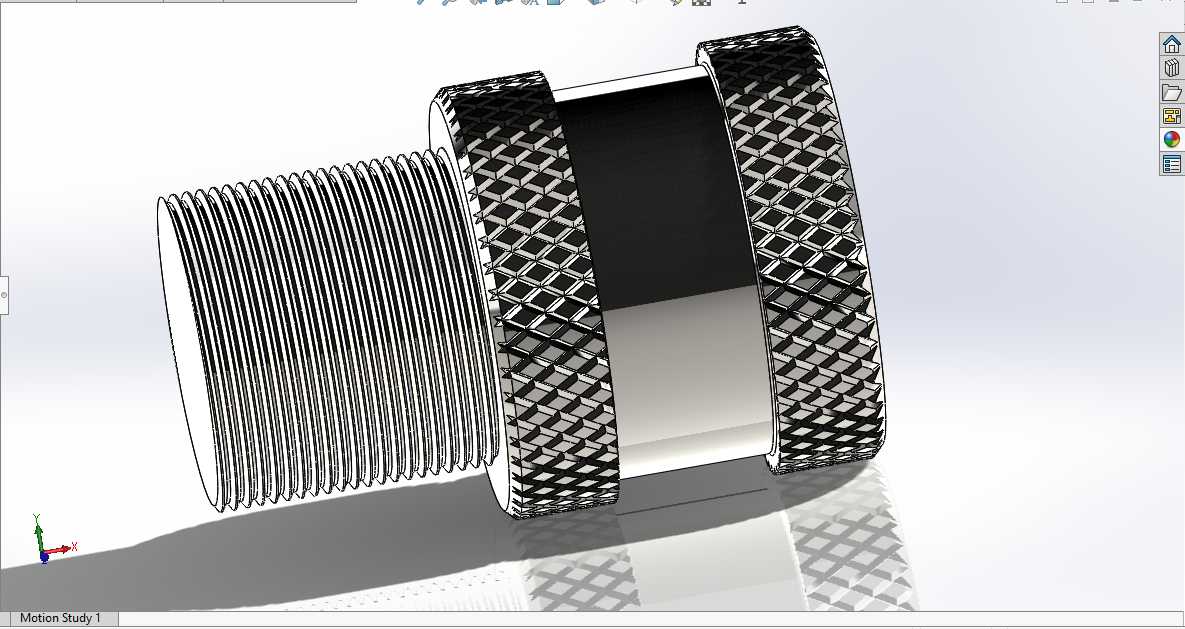

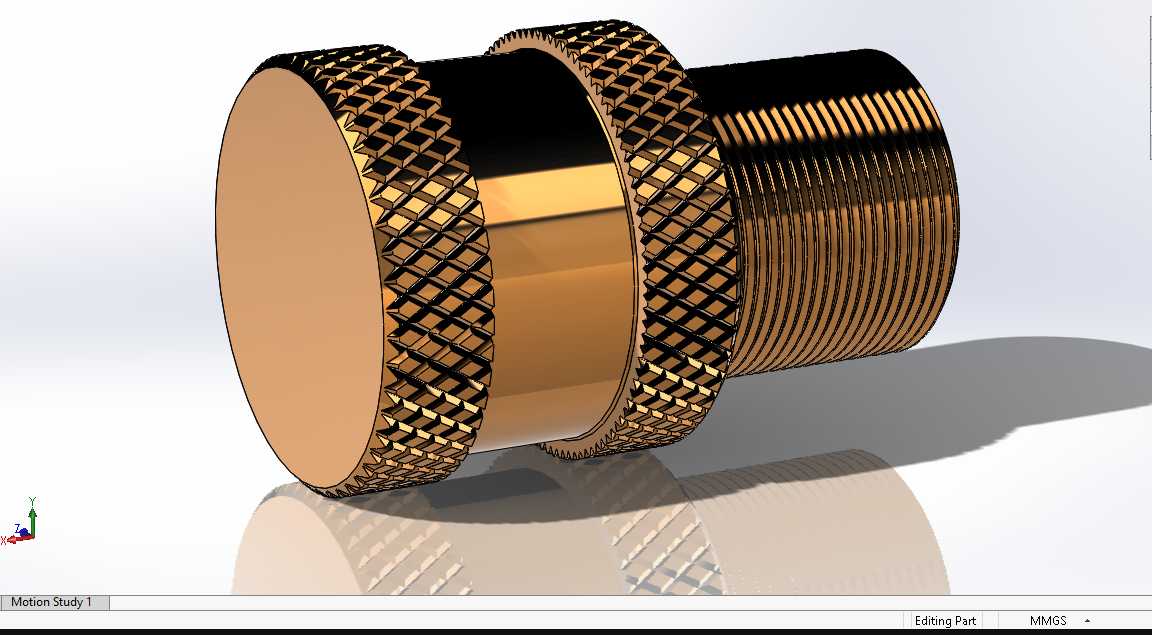

　　这款带滚花结构的外螺纹实心螺杆，是机械装配场景中十分常见的紧固连接件，在工装夹具、小型检测设备、手动调节机构里都能看到它的应用。不同于普通全螺纹螺杆，它在光杆段设计了网纹滚花结构，实际装配时，无需借助扳手等工具，操作人员直接用手指捏住滚花段就能完成手动拧紧或微调，在需要频繁拆装、手动调节预紧力的工位上，这种结构能大幅提升装配效率，减少工具对零件表面的划伤。设计这款零件时，首先要明确安装边界：螺纹段的公称直径、螺距需要匹配对应内螺纹孔的公差带，保证旋合顺畅无卡滞，同时螺纹有效长度要满足连接层的总厚度要求，预留2-3牙的余量防止松脱；滚花段的外径要略大于螺纹大径，一方面保证手指捏持时有足够的摩擦力，另一方面也能起到轴向限位的作用，

　　当螺杆旋入到滚花段端面时，就能贴合安装基面，避免过度旋入损伤螺纹孔。滚花的网纹参数选择也有讲究，齿距过密容易积灰藏污，在有粉尘的车间环境里会影响手动操作的手感，齿距过疏则摩擦力不足，拧动时容易打滑，一般根据螺杆的直径大小匹配对应模数的网纹滚花，保证捏持时的阻尼感适中。螺杆整体采用实心结构，相比空心螺杆拥有更高的抗拉和抗剪切强度，在承受一定轴向拉力或者径向偏载的连接场景下，不容易出现变形或断裂。光杆与螺纹的衔接处设计了微小的退刀槽，既方便螺纹加工时退刀，也能减少应力集中，避免在交变载荷下从衔接位置断裂。滚花段的另一端是光滑的圆柱端面，安装时可以贴合被连接件的表面，端面的平面度有严格要求，防止拧紧后出现偏斜导致连接松动。

　　在实际选型应用时，要根据被连接件的材质、承受的载荷大小确定螺杆的材质和热处理要求，普通工况下用常规碳钢做表面发黑处理即可，有防腐要求的场景可以选用不锈钢材质，滚花段不需要额外做表面处理，保留滚花加工后的粗糙表面来保证摩擦力。这类螺杆常被用在设备的门板快拆、工装定位调节、仪器面板固定等位置，不需要额外的紧固件辅助，单手就能完成拆装操作，在小空间装配场景下优势十分明显。建模时要注意螺纹收尾的过渡处理，滚花的纹理要贴合实际加工的纹路走向，保证模型导入装配体时，各部分的尺寸边界和实际零件完全一致，避免干涉检查时出现误判。
