盘头十字槽自攻螺钉结构设计展示

　　日常做结构设计时，自攻螺钉是薄板类连接场景里绕不开的紧固件，不需要预先攻制内螺纹，靠拧入过程中自身螺纹在基材上挤出啮合牙型，省掉预制内螺纹的工序，在钣金机柜、家电外壳、塑料件装配、小型机电产品组装场景里使用率极高。这款盘头十字槽自攻螺钉的头部采用圆弧盘头造型，相比沉头螺钉，不需要在被连接件表面锪沉孔，装配后头部底面与被连接件表面完全贴合，承压面积更大，拧入时不会因为压力集中压溃塑料、薄铝板这类低强度基材表面，十字槽的槽型适配常规十字螺丝刀，对中性能好，自动化装配线上的电批也能稳定吸附批头，不容易出现滑头、偏拧的问题，适合大批量流水线装配作业。螺杆部分的螺纹采用宽牙距的自攻专用牙型，牙尖角度经过优化，拧入时的切削阻力更小，

　　不需要额外打底孔就能顺利切入1-3mm厚的冷轧钢板、ABS塑料、密度板这类常见基材，螺纹收尾处的锥端做了平滑过渡，不会在拧入末端出现卡滞、顶裂基材的问题。建模过程中先确定公称直径对应的头部尺寸，盘头直径比螺杆公称直径大2倍左右，头部厚度控制在公称直径的0.6倍，既保证头部有足够的结构强度承受拧紧扭矩，又不会因为头部过高占用过多装配空间。螺杆部分的螺纹牙型按照自攻螺钉的通用啮合参数绘制，牙侧角设置为30度，保证拧入后螺纹牙与基材的啮合接触面积足够，连接后抗拔脱力能满足常规静态连接的载荷要求。安装边界方面，这款螺钉适配的被连接件通孔直径比螺杆公称直径大0.2-0.3mm，拧入深度控制在公称直径的2-3倍就能达到足够的连接强度，

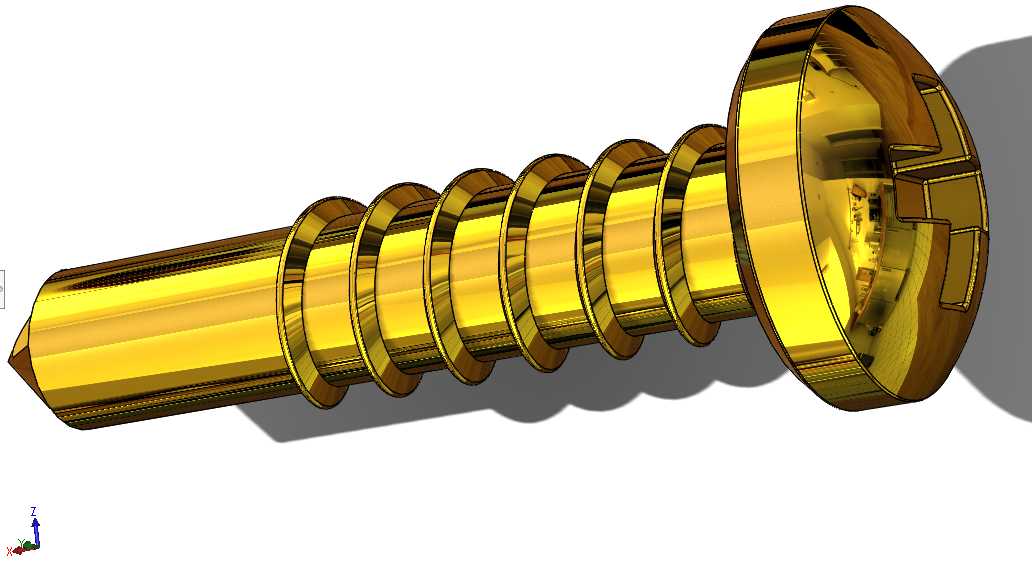

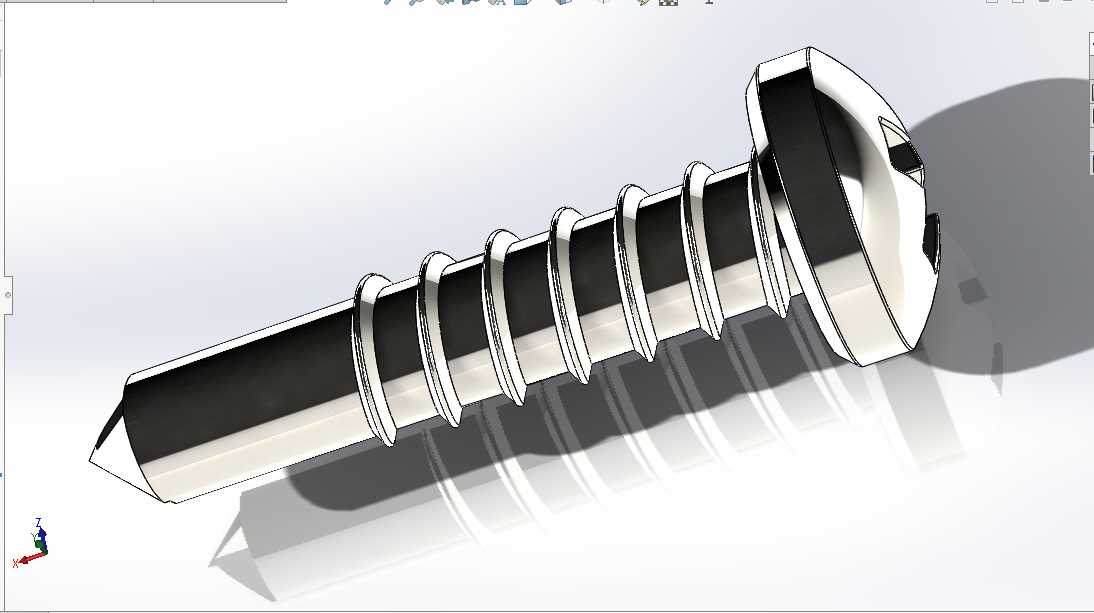

　　不需要额外加装垫圈，盘头底面自带的承压面就能分散拧紧压力，在塑料件上使用时也不会因为拧紧力过大造成基材开裂。日常选型时要注意，这类自攻螺钉不适合频繁拆卸的连接场景，多次反复拧入会破坏基材上挤出的内螺纹牙型，导致连接松动，适合一次性装配完成后很少拆解的部位。建模时还原了螺钉表面的金属质感与结构细节，螺纹收尾、头部槽口的过渡圆角都做了写实处理，能直接用于装配干涉检查、装配工艺模拟，也能导出工程图标注加工参数，用于小批量定制加工时的尺寸参考。
