带侧翼手拧结构的内螺纹蝶形紧固件

　　日常做设备维保、工装夹具调试的时候，最烦的就是找扳手拧小规格紧固件，尤其是需要频繁拆装、手动锁紧的工位，蝶形螺母的应用场景几乎覆盖了从民用五金到工业装配的多个环节。比如小型检测设备的外壳快拆盖板、工装治具的快速压装模块、低压电气柜的接线端子排固定、甚至是民用家具的可调支撑脚锁紧，都能看到这类翼形结构紧固件的身影，它最大的优势就是无需借助额外工具，操作人员直接用手指捏住两侧翼片就能施加足够的锁紧扭矩，大幅提升拆装效率，减少工具遗漏、掉落带来的现场管理问题。

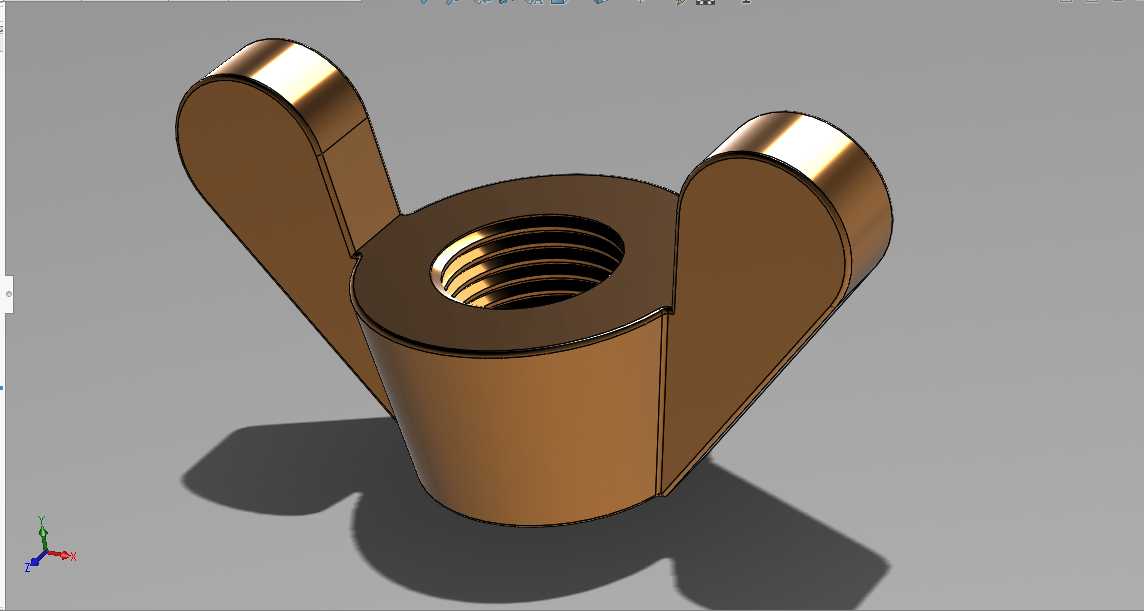

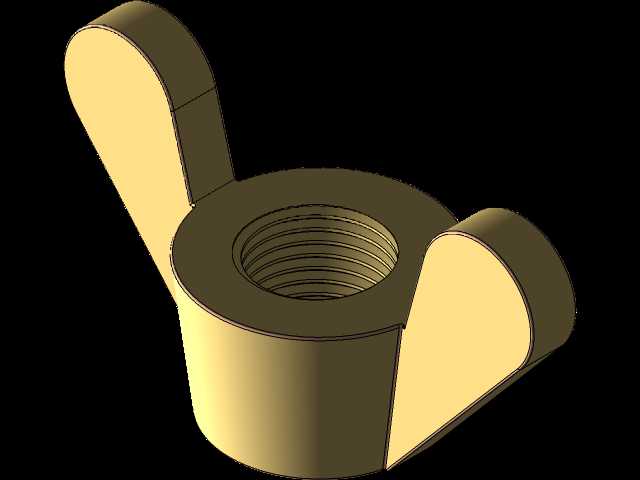

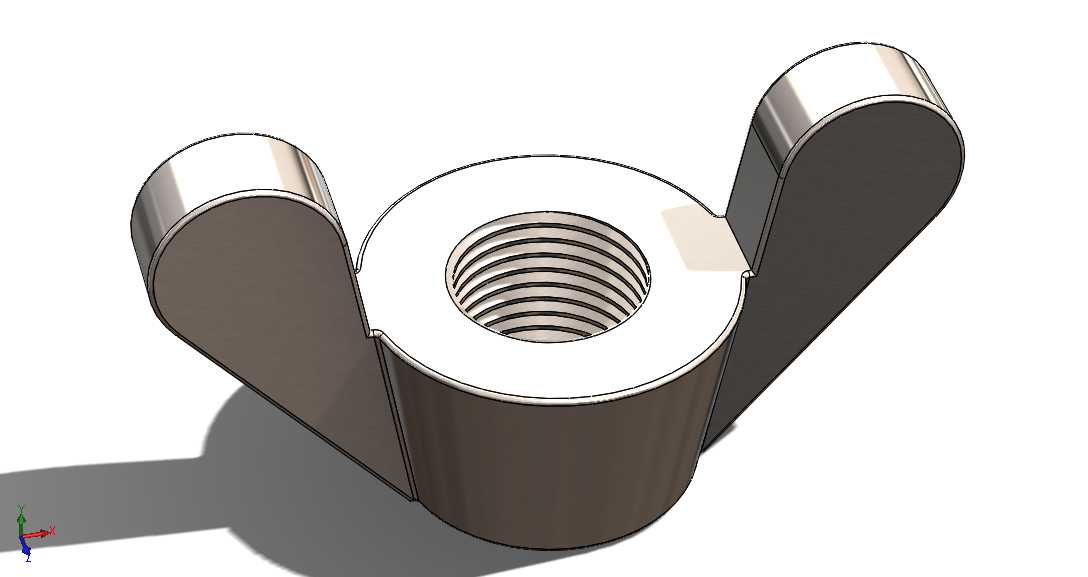

　　这次建模的这款翼形螺母，核心结构是中间的带内螺纹的圆柱基体，两侧对称延伸出弧形翼片，翼片的边缘做了圆弧过渡处理，没有尖锐的冲压棱角，手动拧动的时候不会硌伤手指，长时间操作也不会产生明显的压痕。设计的时候首先要匹配对应的螺纹规格，内螺纹的公差按照普通粗牙螺纹的中等公差等级制作，保证和同规格外螺纹件的配合顺畅，不会出现卡滞、滑牙的问题，螺纹段的有效旋合长度要满足常规锁紧的受力要求，避免因啮合牙数不足导致锁紧失效。

　　两侧翼片的位置和尺寸是设计的重点，翼片的对称度要控制在合理范围内，不然拧动的时候两侧受力不均，容易出现单侧施力打滑的情况；翼片的厚度要兼顾强度和操作手感，太薄的话手动施力过大时容易产生塑性变形，太厚则会增加整体重量，也会让捏握的手感变差。基体的圆柱段外径要比螺纹大径留出足够的壁厚，保证螺纹根部的结构强度，在承受额定锁紧力的时候不会出现基体开裂的问题。

　　安装边界上，这类螺母不需要预留扳手的活动空间，只需要留出手指捏握翼片的操作空间即可，相比普通六角螺母，它对安装空间的要求更低，在狭窄的设备内腔、工装侧面等扳手无法伸入的位置，依然可以顺利完成锁紧和拆卸操作。建模的时候要注意翼片和基体衔接位置的圆角过渡，这个位置是应力集中区，足够大的过渡圆角可以分散锁紧时的应力，避免翼片在反复受力后从根部断裂，同时圆角过渡也能提升零件的成型工艺性，不管是采用冷镦成型还是冲压焊接工艺，都能减少成型缺陷，提升零件的成品率。

　　在实际选型的时候，要根据使用场景的受力大小选择对应规格的产品，对于需要频繁拆装、受力不大的快拆结构，这类翼形螺母是性价比极高的选择，它不需要配套工具，操作门槛低，哪怕是非专业的操作人员也能顺利完成锁紧操作，在很多轻量化的装配场景里，已经逐步替代了需要工具操作的普通六角螺母。
