内嵌密封结构锁紧螺母三维设计

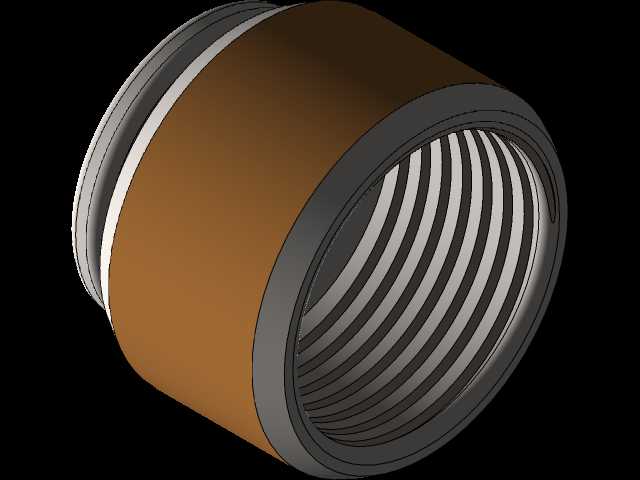

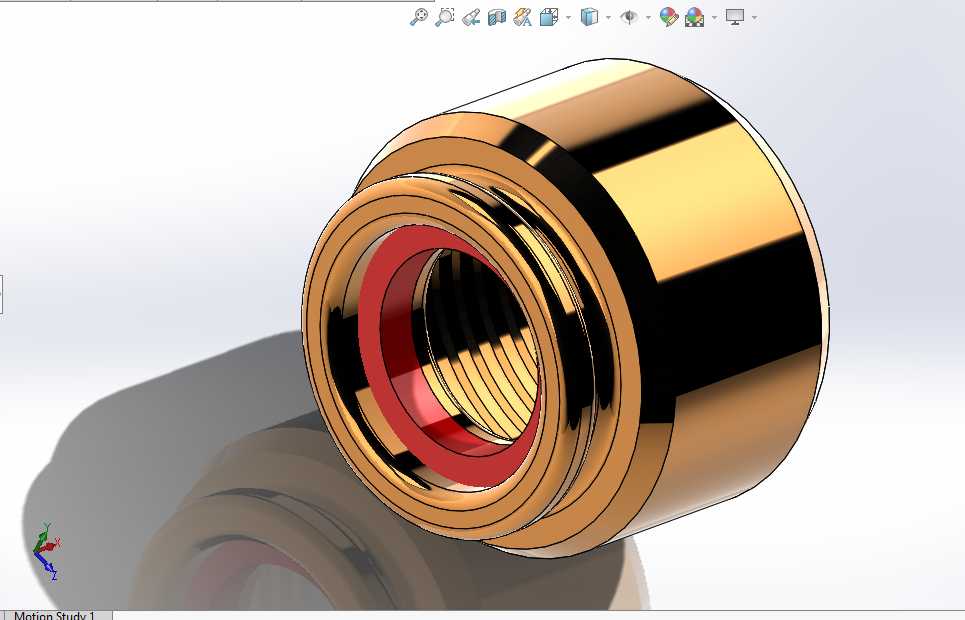

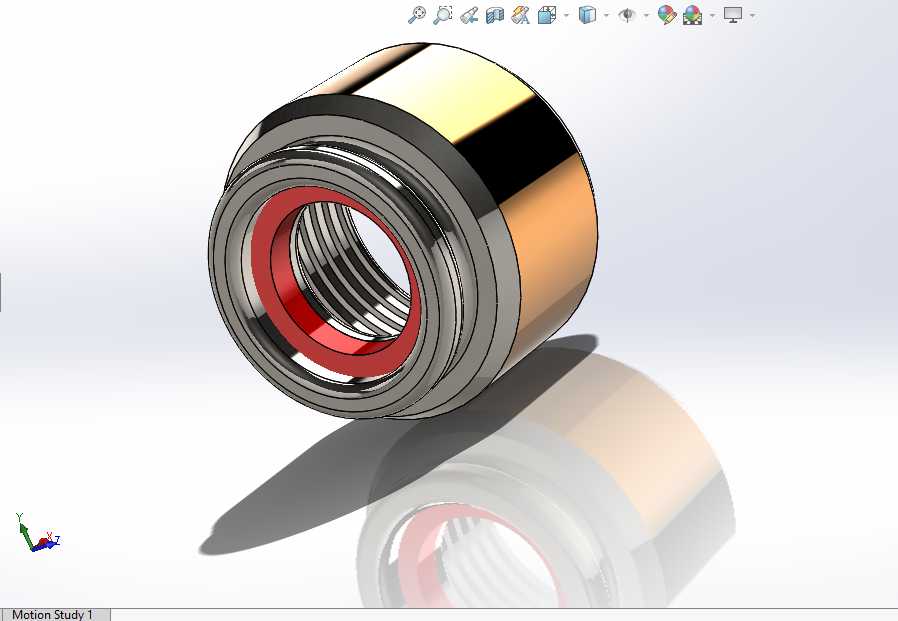

　　这款锁紧螺母的设计核心围绕螺纹副防松与端面密封双重需求展开，区别于普通六角螺母的单一紧固功能，其结构采用阶梯式内孔布局，内螺纹段加工精度匹配常用公制粗牙螺纹公差带，可与对应规格的外螺纹件形成稳定啮合，靠近安装端面的位置设置了环形密封槽，可嵌入适配尺寸的O型密封圈，在螺母拧紧到位后，密封圈会被压合在螺母端面与被连接件表面之间，阻断流体、粉尘沿螺纹间隙渗入的路径，适合在液压阀组、气动管路、传动箱端盖这类既有紧固需求又有密封要求的装配场景使用。从外形结构来看，螺母外圆采用光滑圆柱面设计，没有传统六角螺母的夹持棱边，安装时需要通过端面的专用卡槽配合工装完成拧紧作业，这种设计一方面可以避免外露棱边在狭小装配空间内与周边零件发生干涉，

　　另一方面圆柱外圆可以直接穿入对应尺寸的安装沉孔内，进一步压缩装配所需的径向空间，适合在紧凑型设备的内部布局中使用。设计过程中重点校核了螺纹啮合长度与壁厚的匹配关系，螺母整体壁厚均匀，在保证足够抗扭强度与轴向锁紧力的前提下，尽可能缩减了轴向总厚度，降低安装后占用的轴向空间，内孔的台阶过渡处均做了圆角处理，避免应力集中导致的受力开裂问题，外表面与内孔的同轴度公差控制在合理范围内，保证拧紧后密封面的压合压力均匀分布，不会出现局部密封失效的情况。在实际设备应用中，这类带密封结构的锁紧螺母常被用在旋转轴的端部定位场景，配合轴肩对轴承内圈进行轴向锁紧，内置的密封结构可以同时阻挡润滑脂从轴端间隙泄漏，也能避免外部切削液、金属碎屑进入轴承滚道内部，

　　相比普通圆螺母加止动垫圈的组合，这种集成密封的螺母减少了单独安装密封件的工序，也避免了止动垫圈占用额外轴向空间的问题，装配效率更高，结构更紧凑。建模过程中对螺纹收尾、密封槽的倒角、端面的平面度都做了细节还原，所有配合面的尺寸公差都按照实际加工要求做了对应标注，可直接用于工程出图或装配干涉校验。
