离心式鼓风机总成结构三维设计

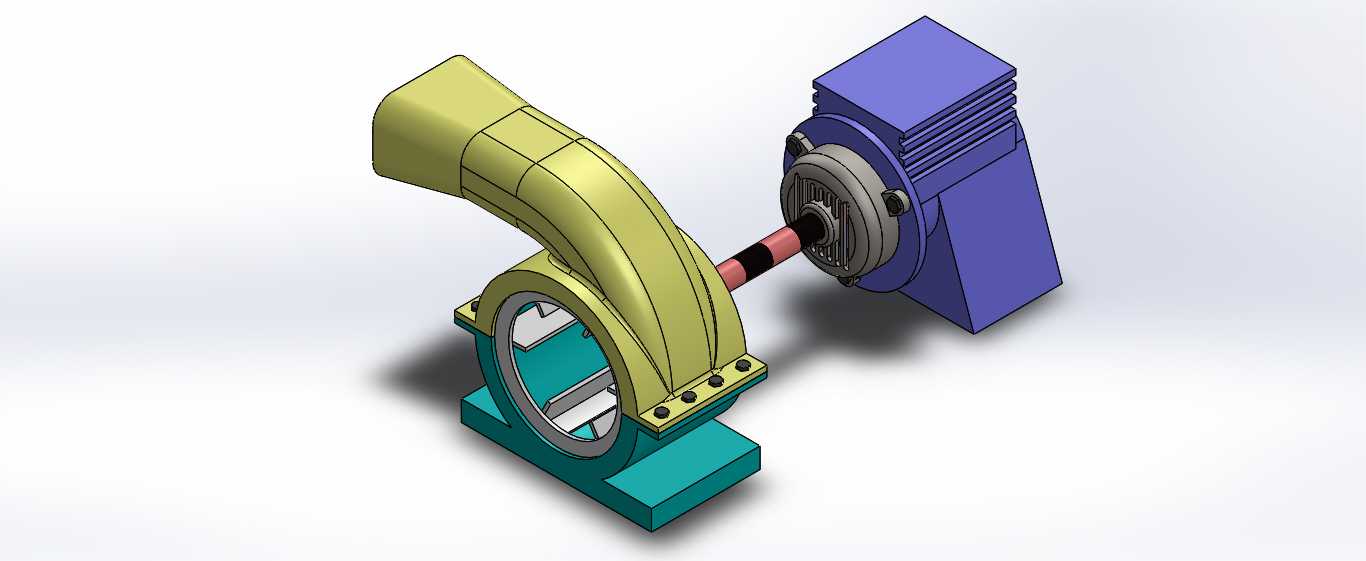

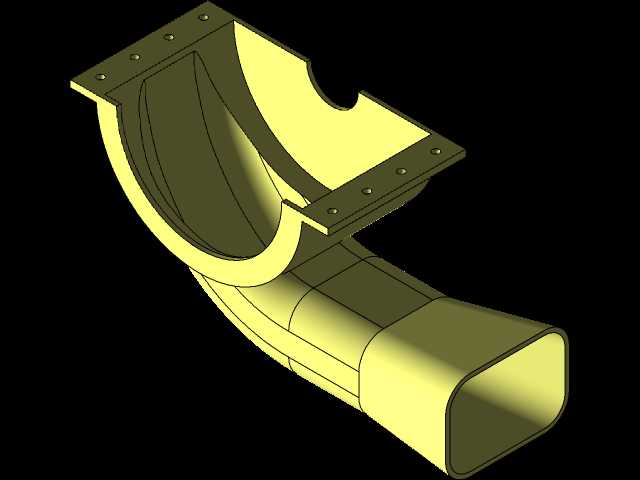

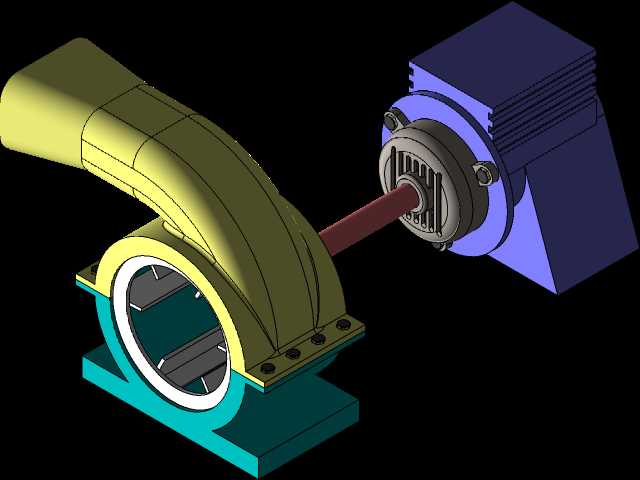

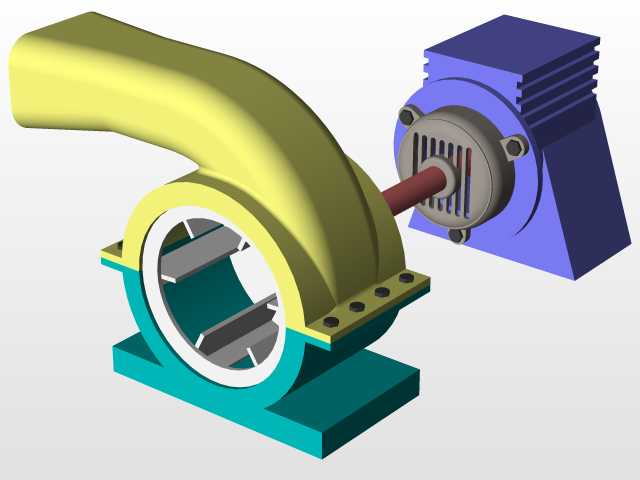

　　该鼓风机总成主要面向工业通风、设备散热、工艺送风类场景设计，可配套用于小型生产车间工位换气、工业设备柜体散热、物料输送环节的低压风源供给，也可作为小型除尘系统的前端引风部件使用，整体结构兼顾传动稳定性与风路输送效率，适配常规工业环境下的连续运行需求。从功能实现逻辑来看，总成采用电机直联传动的结构形式，省去了中间皮带传动或齿轮减速的冗余环节，传动损耗更低，运行过程中振动控制更易实现，动力输出端通过同轴连接结构直接驱动叶轮组件转动，叶轮转动时在蜗壳型风腔内形成负压区，将轴向进入的空气通过蜗壳导流增压后，从切向布置的出风口定向送出，出风口采用渐扩式流道设计，可有效降低出口处的风阻损耗，提升送风距离与出风均匀性。

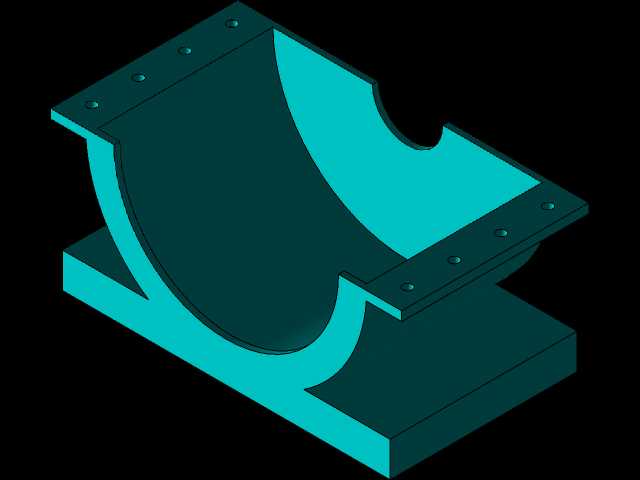

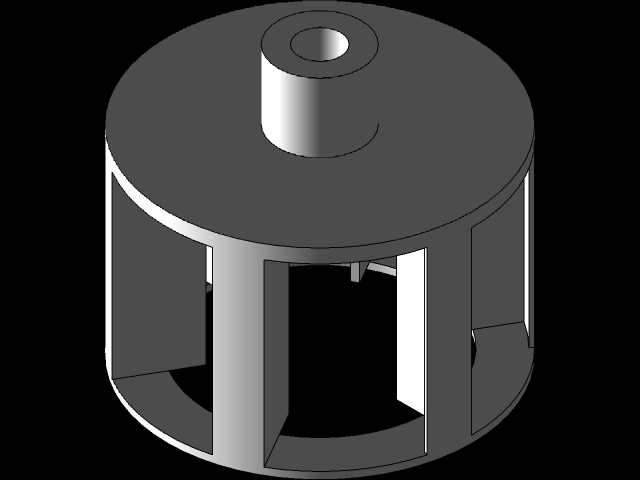

　　设计过程中优先考虑了安装适配性，底部采用带安装孔的一体式铸造底座，底座与风壳支撑结构采用一体化成型思路，减少了拼接装配带来的形位公差累积，安装孔位按照常规工业风机的通用安装边界设置，可直接适配多数现有风机安装工位的固定尺寸，无需额外改造安装基础。传动连接部位设置了密封挡圈结构，可避免运行过程中外界粉尘进入电机轴承部位，延长核心动力部件的维护周期，风壳与叶轮之间的间隙经过反复校核，既保证转动过程中无刮擦干涉，又尽可能缩小间隙值减少回风损耗，提升风机运行效率。叶轮叶片采用后向式曲面设计，相比直叶片结构运行噪音更低，风压特性更平缓，适配阻力波动较小的送风场景，叶片与轮毂的连接部位设置了加强凸台，可承受长期高速转动带来的离心载荷，

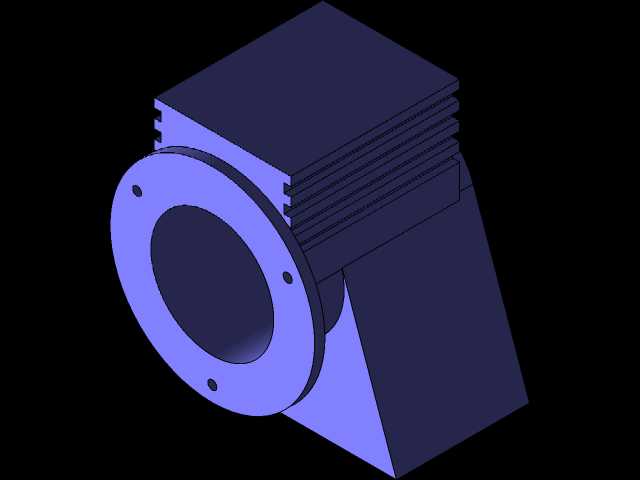

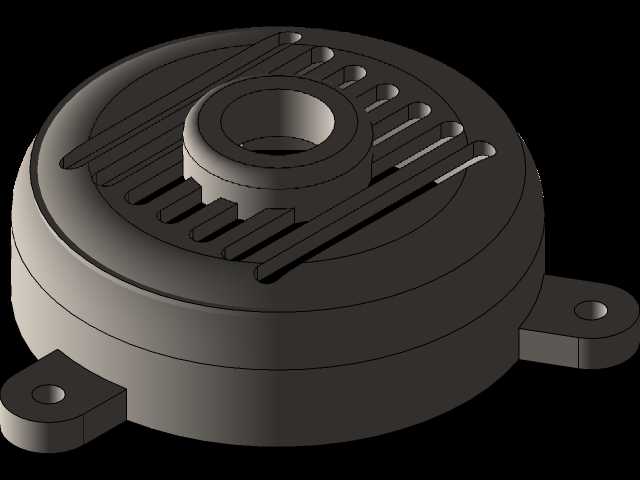

　　避免叶片变形影响动平衡。电机安装位采用定位止口结构设计，装配时可快速实现电机轴与叶轮轴的同轴度找正，降低现场装配的调试难度，电机外壳的散热筋结构完全外露，可保证运行过程中电机热量自然散出，无需额外配套散热装置。整体外形尺寸控制紧凑，出风口朝向可根据实际安装需求调整固定角度，适配不同走向的风管连接需求，各连接部位的紧固件均采用标准件选型，后期维护更换配件通用性强，无需定制特殊规格连接件。
