四缸发动机用排气歧管结构设计

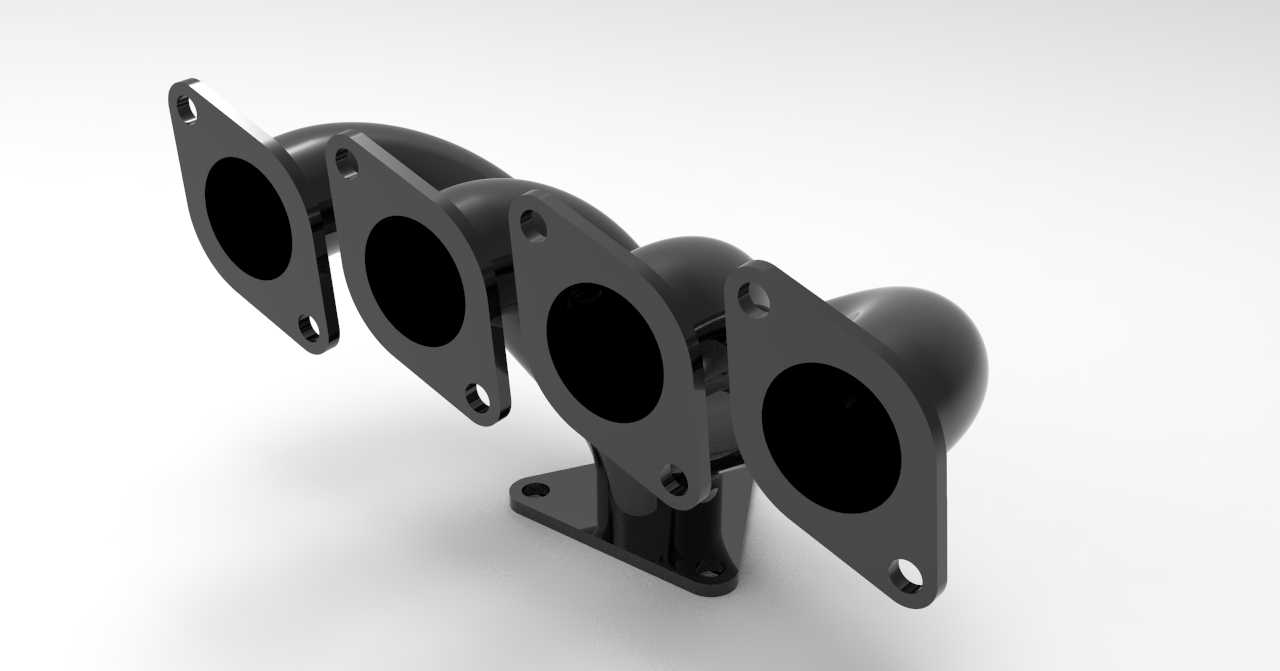

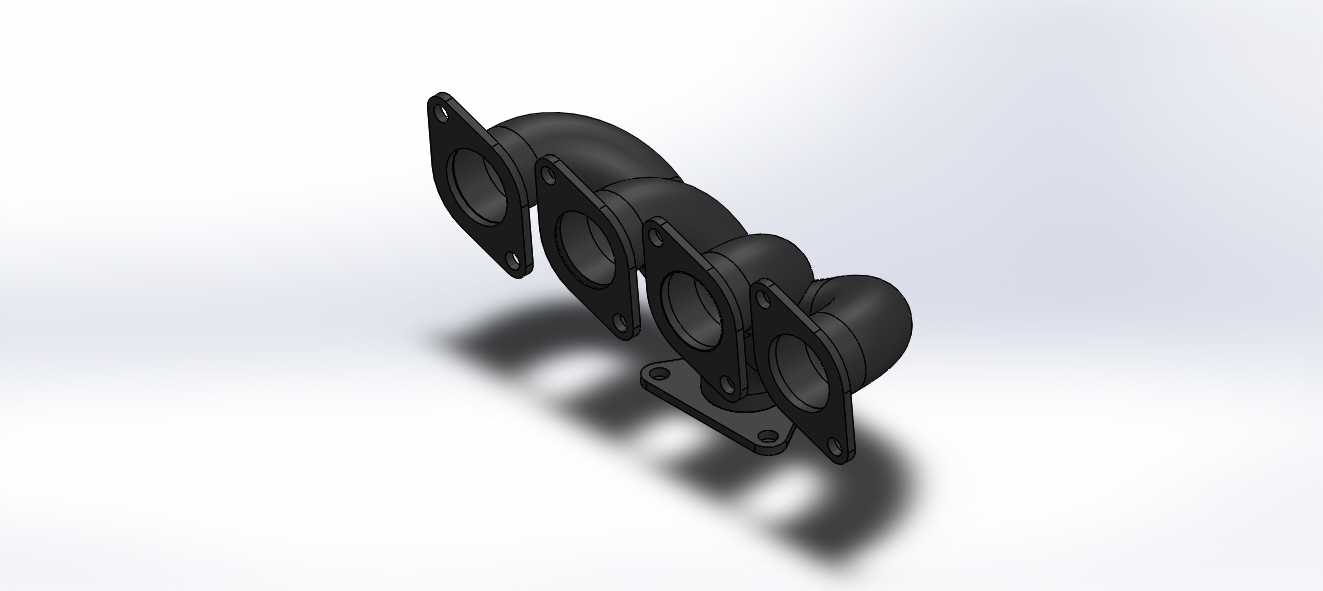

　　这款排气歧管适配直列四缸内燃发动机，是发动机排气系统的核心导流部件，负责将四个气缸燃烧后产生的高温废气有序汇集，导入下游排气总管，最终送入三元催化、消声等后处理装置。在整车动力系统布局中，排气歧管的安装位置紧贴气缸盖排气侧，其安装法兰面需与缸盖排气端口完全贴合，四个独立的进气接口分别对应一至四缸的排气道，接口处的法兰采用带安装孔的平板结构，每个法兰预留两个螺栓过孔，用于通过紧固件将歧管压紧在缸盖端面，安装时需在结合面加装耐高温密封垫片，避免高温高压废气泄漏，影响排气效率甚至引发舱内安全隐患。从结构设计逻辑来看，这款歧管采用等长渐变流道设计，四个支管的弯曲弧度经过反复校核，既保证各缸排气背压的一致性，减少各缸排气过程中的气流干涉，

　　避免出现排气倒灌、扫气不充分的问题，又能在有限的发动机舱空间内完成管路走向布置，不会与周边的缸盖罩、冷却管路、线束等部件发生运动干涉。歧管底部设置有独立的安装固定支架，支架上预留安装孔位，可通过螺栓将歧管中段固定在发动机缸体的预设凸台上，抵消发动机运行过程中歧管受高温、振动产生的形变应力，避免长期使用后法兰连接位置出现松动、开裂的问题。流道内壁做顺滑过渡处理，没有突兀的折角或截面突变，能够降低废气在管内流动的阻力，减少泵气损失，对提升发动机充气效率、优化动力输出表现有直接作用。歧管的出气端为统一的圆形法兰接口，可直接对接下游排气总管，接口尺寸与常见的小排量乘用车排气系统匹配，安装边界经过校核，在发动机全工况的振动、热膨胀位移范围内，

　　都不会与周边部件发生剐蹭。在实际应用场景中，这类歧管广泛搭载于1.2L-2.0L排量的直列四缸汽油机，适配家用乘用车、轻型商用车辆的动力配置，设计过程中充分考虑了高温工况下的热形变余量，支管的弯曲半径既满足气流顺畅通过的要求，也预留了足够的热胀冷缩空间，避免长期在800-900摄氏度的废气温度下工作出现结构疲劳损坏。
