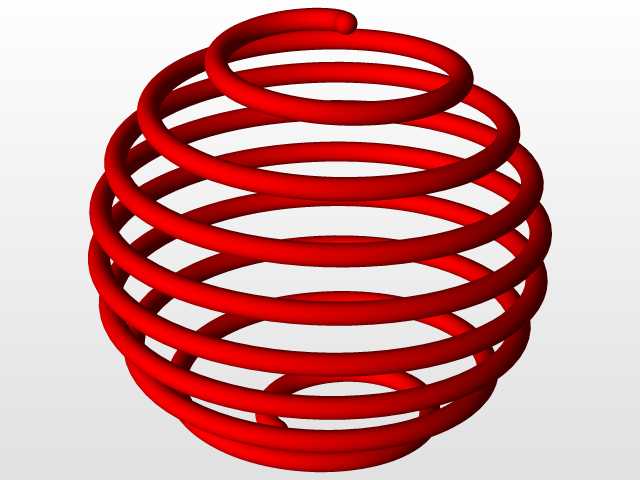

圆周螺旋成型球形弹簧结构设计

　　这类球形螺旋弹簧并非常规圆柱压缩弹簧的简单变形，在实际工程场景中，它的应用往往集中在需要多向均匀弹性支撑、空间受限且要求各向刚度一致的装配位置，比如小型精密仪器的隔振基座、特殊阀门的对中复位结构、部分健身器材的多向缓冲节点，甚至一些异形玩具的弹性连接部位，都能看到这类结构的身影。和普通圆柱弹簧仅能提供轴向弹性力不同，球簧的螺旋线沿球面轨迹排布，无论载荷来自径向、轴向还是斜向，都能通过簧圈的均匀形变提供稳定的弹性反馈，不会出现普通圆柱弹簧受偏载时容易侧弯、刚度突变的问题。从设计逻辑来看，这类弹簧的建模核心是螺旋路径的构建，需要先确定球面的基准直径，也就是弹簧装配后占据的最大球形边界，这个尺寸直接决定了安装空间的预留要求，

　　通常在装配时需要给簧圈预留不小于簧丝丝径15%的形变余量，避免压缩时相邻簧圈发生碰擦干涉。簧丝的直径选择则和目标承载能力直接相关，在相同球面直径下，簧丝越粗，整体刚度越高，能承受的极限载荷越大，但对应的形变行程会相应缩短，设计时需要根据实际工况的载荷行程曲线做匹配调整。螺旋的圈数也并非随意设定，圈数过少会导致各向刚度不均匀，受载时容易出现应力集中在少数几圈的情况，圈数过多则会让相邻簧圈的间距过小，压缩行程被压缩，还会增加不必要的材料成本。实际建模过程中，需要先绘制球面的基准轮廓，再通过投影、缠绕的方式生成沿球面均匀分布的螺旋引导线，保证每一圈簧丝到球心的距离偏差控制在合理范围内，避免出现局部簧圈凸起导致安装卡滞的问题。在安装边界上，

　　这类弹簧通常不需要额外的导向轴或导向套，依靠自身球形轮廓就能实现自对中，这也是它相比普通圆柱弹簧的优势之一，在一些无法布置导向结构的狭小空间里，球簧的自对中特性可以大幅简化装配结构，减少配套零件的数量。需要注意的是，这类弹簧的受力形变是多向同步的，在做强度校核时不能直接套用普通圆柱弹簧的刚度公式，需要通过有限元分析对不同方向加载下的簧丝应力做仿真计算，重点检查螺旋线首尾两端的过渡位置，这两个位置是应力集中的高发区，通常需要做圆滑过渡处理，避免使用过程中出现断裂失效。
