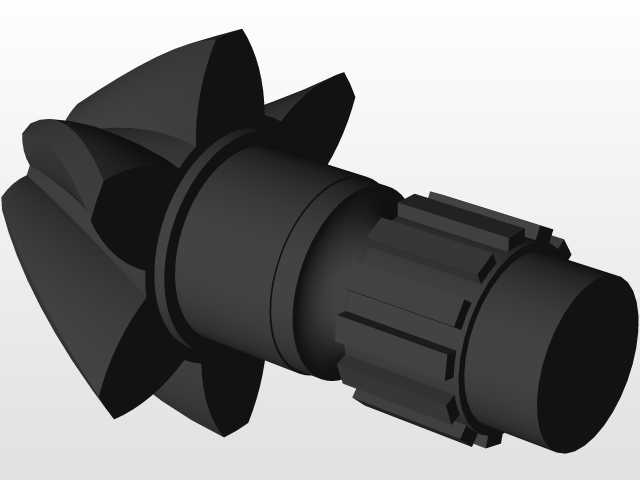

带花键轴段螺旋锥齿轮传动构件

　　该带集成花键轴段的螺旋锥齿轮，是相交轴动力传递场景中常用的核心传动构件，常见于机床主轴进给箱、工程机械行走驱动桥、农业机械传动分动箱、工业减速机交角动力输出端等位置，主要承担两相交轴之间的旋转运动与扭矩传递任务，相比直齿锥齿轮，其啮合过程为渐进式齿面接触，传动重合度更高，运转时的冲击载荷更小，适合中高速、中等载荷的连续传动工况。

　　从结构设计逻辑来看，构件将锥齿轮轮体与传动花键轴做一体化设计，省去了齿轮与轴之间的键连接装配环节，既消除了键配合带来的回程间隙，也提升了整体构件的扭转刚度，避免了分体装配时同轴度误差带来的齿面偏磨问题。轮齿部分采用螺旋齿形设计，齿向沿节锥母线呈螺旋状分布，啮合时同时参与接触的齿对数更多，单齿承受的载荷被有效分摊，同等模数下的承载能力比直齿锥齿轮高出两成以上，运转时的噪音也明显更低。

　　轴段部分集成的矩形花键结构，主要用于和配套的传动轮毂、联轴器做滑动或固定连接，花键的齿侧采用定心配合设计，可保证动力传递时的同轴度精度，同时花键连接的接触面积大，能承受更大的冲击与交变载荷，适合频繁正反转的传动场景。轴上预留的台阶轴肩，可作为轴承安装的定位基准，装配时轴承内圈抵靠轴肩即可完成轴向定位，无需额外加装定位套，简化了装配流程。

　　在安装边界方面，该构件的安装基准为轴段两端的轴承配合面，装配时需保证两配对锥齿轮的节锥顶点重合，否则会出现齿面接触区偏移、局部载荷集中的问题，严重时会导致轮齿过早折断。轴向尺寸设计上，齿轮轮体的背锥面与相邻轴承端面预留有标准的轴向间隙，避免运转时热胀导致构件卡滞；径向尺寸上，轮齿的最大外圆直径需匹配传动箱体内腔的避让空间，防止运转时轮齿与箱体内壁发生干涉。

　　实际应用选型时，需根据传递的额定扭矩、输入转速、两轴交角匹配对应的模数与齿数，同时要校核花键轴段的扭转强度与轮齿的接触疲劳强度，确保在满载荷工况下不会出现断齿、花键压溃等失效问题。齿面加工通常采用铣齿后渗碳淬火处理，齿面硬度可达HRC58-62，具备较好的耐磨性能，可满足长期连续运转的使用寿命要求。
