参数化生成巴克尔刺镂空艺术造型结构

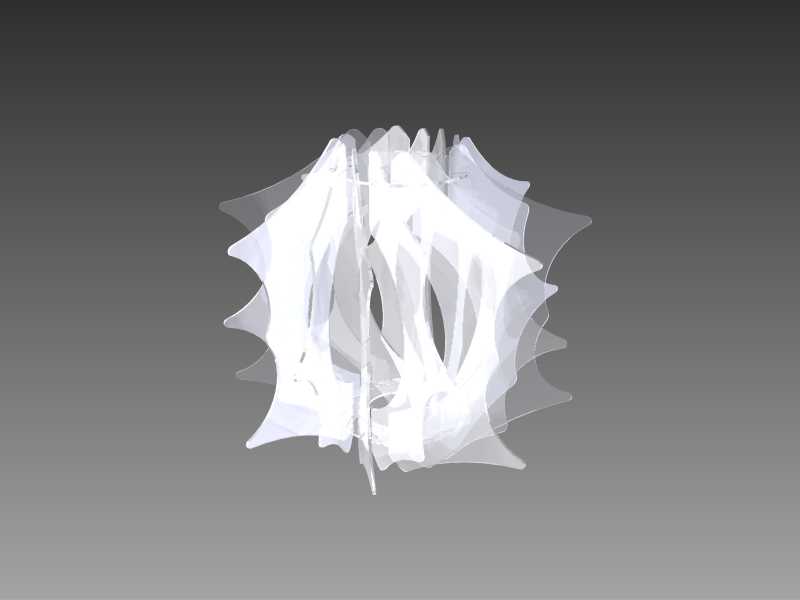

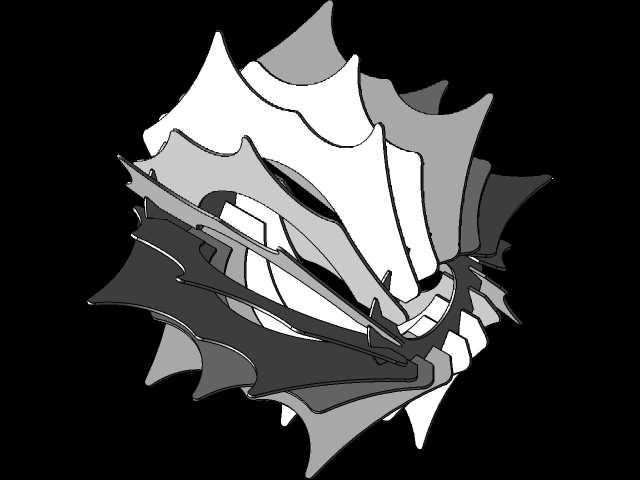

　　这类巴克尔刺造型的异形镂空构件，最早脱胎于数学极小曲面的拓扑结构研究，目前在文创展陈、空间装置、流体扰流、轻量化填充结构领域都有实际落地场景。做这类结构设计时，首先要明确应用边界：如果是作为展陈装置的装饰构件，需要优先考虑曲面的顺滑度与光影投射效果，外轮廓的尖刺延伸长度要控制在安装空间允许范围内，避免突出部分剐蹭过往人员，整体外轮廓的最大回转直径要匹配安装点位的预留尺寸，底部的安装基准面要做平面度公差约束，方便后续与支撑结构通过螺栓或者粘接方式固定。如果是作为流体通道内的扰流构件，就要调整内部镂空的孔隙率，让曲面的导流角度匹配流体的流向，减少不必要的流阻损失，同时壁厚要根据流体的压力等级做对应调整，避免长期受流体冲刷出现结构变形。

　　设计这类曲面结构时，不能直接用常规的拉伸、切除命令堆砌，要先通过参数化方程生成基础的曲面线架，控制线架的节点分布密度，节点过密会导致后续曲面生成出现褶皱，节点过疏则无法还原巴克尔刺特有的放射状尖刺形态，每一处尖刺的过渡圆角要做连续性处理，保证G2连续，避免出现应力集中的尖角，尤其是作为承重填充结构使用时，应力集中点会在长期载荷下出现开裂问题。从结构特性来看，这类对称式的镂空结构自身具备不错的结构强度，在同等重量下比实心结构的抗扭、抗形变能力更优，作为3D打印的轻量化填充结构使用时，能在减少材料消耗的同时保证构件的整体刚性。做安装边界校核时，要注意这类结构属于中心对称形态，吊装或者安装时的重心与几何中心重合，不需要额外做配重调整，

　　外伸的尖刺部分如果是用于户外装置，还要做风阻验算，调整尖刺的迎风面角度，避免强风环境下出现共振。另外这类结构的曲面镂空部分如果是用于艺术装置，还要考虑内部穿装灯光的空间，预留足够的走线通道，让光线可以顺着镂空的缝隙均匀投射出来，不会出现局部光线遮挡的问题，内部的空腔尺寸要匹配常用的LED灯带尺寸，不需要额外做二次结构改造。
