机用平口夹持虎钳三维结构设计

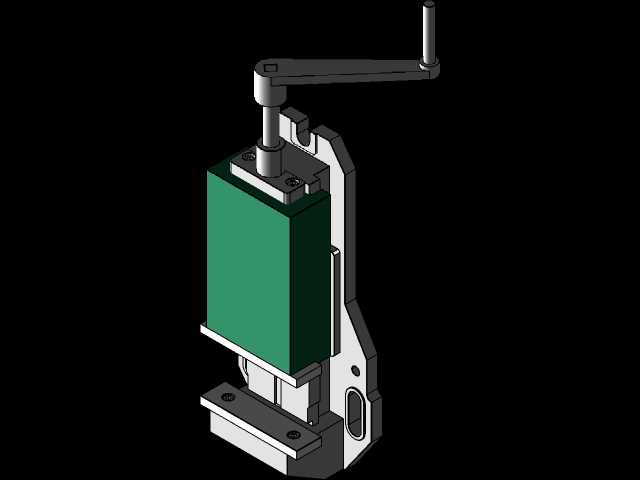

　　这款机用虎钳的三维建模，完全围绕金属切削加工场景的实际装夹需求搭建，日常在铣床、钻床、磨床的工位上，它是承担工件定位夹紧的核心工装，不管是小型五金零件的平面铣削、孔位钻铰，还是异形件的辅助装夹，都能通过钳口的稳定咬合抵消切削过程中的径向、轴向切削力，避免工件出现位移、振颤导致的加工精度超差。从结构设计逻辑来看，整个模型还原了机用虎钳的核心传动与夹持结构：固定钳身作为整个工装的承载基座，底部预留了与机床工作台T型槽匹配的安装凸台与螺栓过孔边界，安装时可以根据加工工位的排布需求，灵活调整在工作台面上的固定位置，适配不同行程机床的加工范围；活动钳身通过导轨副与固定钳身配合，传动部分采用丝杠螺母结构，

　　摇动手柄时丝杠带动活动钳身沿导轨做直线进给，导轨副的配合间隙预留了实际生产中刮研调整的余量，能在长期使用磨损后通过调整镶条恢复配合精度，避免钳口夹持时出现上翘、偏斜的问题。钳口部分采用了可更换的齿面钳口板设计，模型中还原了钳口板的沉头安装孔结构，实际使用中当齿面磨损、夹持力下降时，只需松开沉头螺栓即可更换新的钳口板，无需更换整个钳身，大幅降低工装维护成本；夹持行程的设计覆盖了常规小型机械零件的装夹尺寸范围，钳口张开到最大行程时，活动钳身与导轨的配合长度仍能保证足够的支撑刚性，不会出现悬臂过长导致的夹持刚性不足问题。从安装边界来看，整个虎钳的外形尺寸适配中小型立式铣床、台式钻床的工作台安装尺寸，

　　底部安装孔的孔距符合通用机床T型槽的间距标准，无需额外制作过渡连接板即可直接固定在常规机加工设备的工作台上；丝杠末端的手柄采用弯折式设计，转动时的力臂长度符合人工操作的施力习惯，不需要借助加力杆即可提供足够的夹持预紧力，同时手柄的转动范围预留了足够的操作空间，不会在夹紧过程中与钳身、工作台边缘发生干涉。建模过程中对各个运动部件的配合间隙做了符合实际装配要求的预留，比如丝杠与螺母的配合间隙、活动钳身与导轨的滑动间隙，都按照机械装配的公差要求做了偏移处理，完全可以直接用于工装改进设计、机加工艺排布的参考，也能作为夹具类结构设计的教学演示模型使用，帮助结构设计新人理解螺旋传动夹紧机构的工作原理与结构布局逻辑。
