商用多功能卧推架杠铃组健身器械结构设计

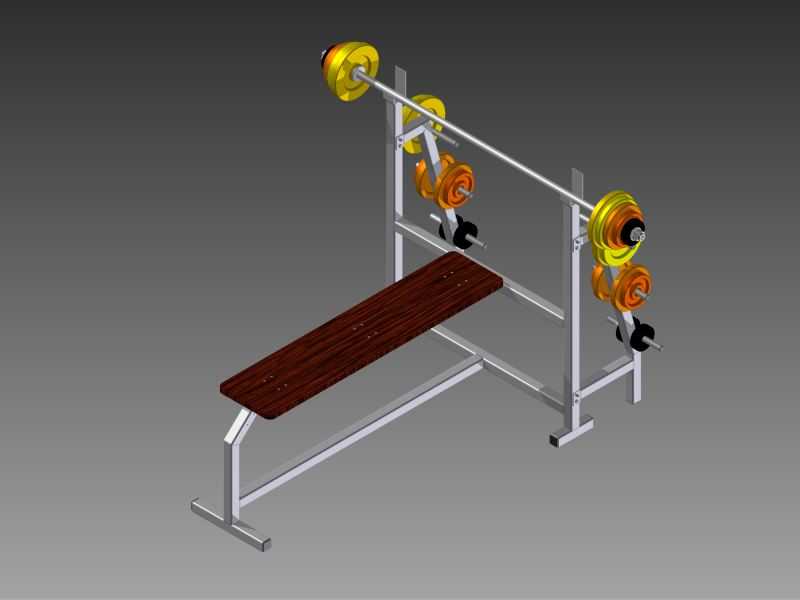

　　这款力量训练器械主要面向商用健身房、单位体能训练室、社区健身中心等场景使用，核心功能是为使用者提供安全稳定的卧推动作训练支撑，同时可兼顾杠铃存放、辅助力量训练等拓展用途。整套器械采用框架式受力结构设计，主体支撑框架选用标准矩形钢管焊接成型，所有受力节点均做满焊处理后打磨平整，避免应力集中导致的结构变形，框架底部设置加宽的落地支撑脚，支撑脚端面预留膨胀螺栓安装孔，可根据场地需求选择直接落地放置或通过膨胀螺栓与地面刚性固定，保障大重量训练时的整体稳定性，不会出现侧翻、晃动等安全隐患。训练凳面采用多层实木板外覆防滑耐磨皮革的结构，凳面下方通过倾斜布置的钢管支撑臂与主框架连接，支撑臂与主框架之间采用螺栓紧固连接，

　　可根据不同训练动作的需求调整凳面的倾斜角度，适配平卧、上斜卧推等不同训练姿态，凳面边缘做圆弧倒角处理，避免训练过程中磕碰造成运动损伤。杠铃放置支架设置在主框架的两侧立柱上，支架托块采用高强度尼龙材质加工，既可以稳定承托杠铃杆，又能避免金属接触造成的杠铃杆表面镀层磨损，托块的安装高度可通过立柱上的等距调节孔进行多档位调整，适配不同身高、不同臂展使用者的训练需求，同时支架外侧设置有杠铃片存放杆，可将不同重量的杠铃片分类插放在存放杆上，训练时无需远距离取放配重片，大幅提升训练过程的流畅性。整套器械的安装边界需要预留足够的操作空间，左右方向需超出主框架宽度至少六十厘米，前后方向需预留训练者上下凳、加装杠铃片的操作空间，安装地面需保证平整，

　　地面平整度误差不超过两毫米，若采用落地放置方式，需在支撑脚下方加装防滑橡胶垫，避免训练过程中器械移位。设计过程中针对主框架的受力情况做了多工况仿真验证，模拟了最大配重加载下的框架形变、受力分布，确保在额定承重范围内框架的形变量不超过千分之一，所有外露的金属边缘均做了圆角钝化处理，焊接完成后整体做静电喷塑处理，提升器械的防锈能力与外观质感，适配各类健身场所的装修风格。杠铃杆采用高强度合金钢加工，表面做镀铬处理提升耐磨性能，配套的杠铃片采用包胶工艺加工，落地时不会产生过大噪音，也不会砸伤地面，杠铃片通过卡簧固定在杠铃杆两端，避免训练过程中杠铃片滑落造成安全事故。
