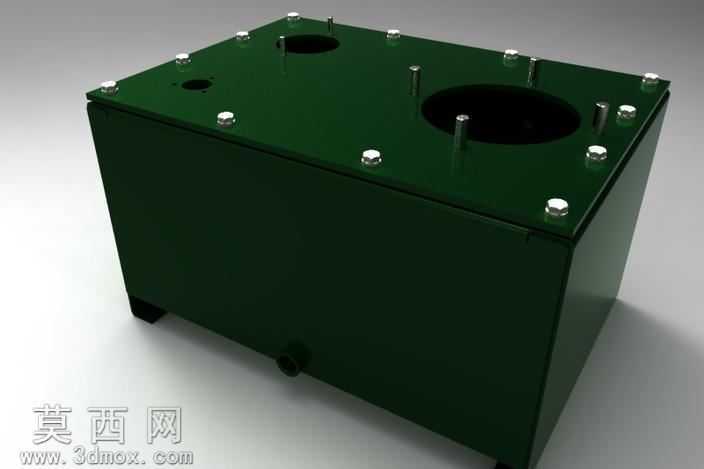

30升容量工业液压油箱三维设计作品

本作品为30升规格工业液压油箱的三维设计模型，建模过程严格遵循液压系统储油元件的工程设计规范，采用参数化建模方式完成全结构搭建。建模初期先依据液压油箱的容积要求确定箱体主体尺寸，采用六面体封闭式主体结构，箱体板材厚度按照工业液压元件的耐压标准设定，保证储油状态下的结构刚性，避免长期使用出现形变渗漏问题。箱盖部分设计了多组安装孔位，分别对应油泵安装口、滤清器安装位、液位计接口、透气阀安装点，所有孔位的位置精度、孔径尺寸均匹配常规液压辅件的安装标准，孔位边缘做了倒角处理，避免安装密封件时出现割损导致的渗漏问题。箱盖与箱体的连接采用周向均布的螺栓紧固结构，建模时精准还原了螺栓、垫片的装配位置，预留了密封胶条的安装槽位，保证连接位置的密封性能。箱体底部设计了倾斜导油结构，最低位置设置排污油口，方便日常维护时排空箱内积存的油污与杂质，底部配套的支撑脚结构做了加高处理，既可以隔绝地面潮气对箱体底部的腐蚀，也预留了排污操作的操作空间。材质渲染阶段，箱体主体采用工业设备常用的深绿色金属烤漆材质，还原了金属板材表面的哑光质感，螺栓、接口等金属配件采用镀锌亮面金属材质，不同材质的质感区分清晰，渲染效果贴近工业现场的真实设备外观。整个模型的结构设计充分考虑液压油箱的实际使用需求，兼顾了储油、散热、杂质沉淀、元件安装等多项功能，所有结构细节均符合液压系统的设计规范，可直接用于液压系统的方案展示、装配模拟以及工程设计参考。
