直列四缸发动机曲轴结构三维数模

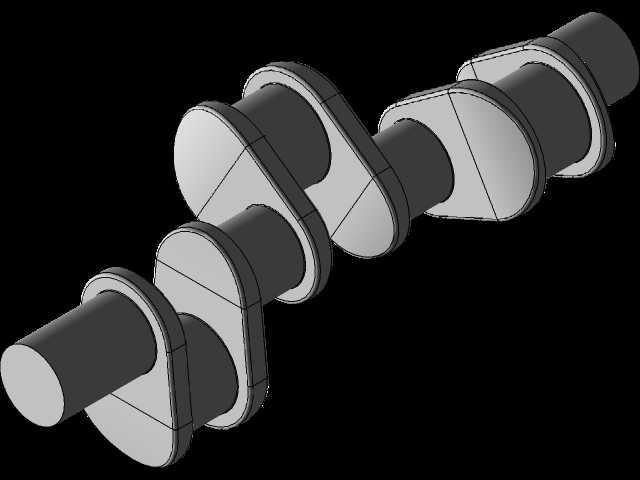

　　本次呈现的曲轴三维数模，对应直列四缸内燃机核心传动部件，建模过程严格遵循量产机型的结构逻辑，完全还原实际零件的功能特征与安装适配关系。从实际应用场景来看，这类曲轴主要适配1.0-2.0L排量的车用往复式内燃机，也可通用在同缸数布局的小型工程机械动力单元、固定式发电机组动力端，是将活塞往复直线运动转化为旋转扭矩输出的核心载体，直接决定动力输出的平顺性与整机运转可靠性。

　　建模阶段优先梳理了曲柄销与主轴颈的相位排布逻辑，四缸机型采用1-3-4-2的做功顺序对应的错拐角度，相邻曲柄销相位差180度，保证各缸做功冲程的扭矩输出间隔均匀，避免运转过程中出现过大的一阶、二阶惯性力冲击。结构上所有轴颈位置均做了等半径圆角过渡处理，对应实际加工中的滚压强化工艺特征，避免应力集中导致的轴颈断裂风险，轴颈表面的油孔位置按照实际润滑路径布置，连通主轴颈与曲柄销的润滑油道，保证运转过程中压力机油可以持续输送到连杆轴承位置，形成稳定油膜降低摩擦损耗。

　　安装边界方面，数模预留了前端正时轮系、减震皮带轮的安装定位轴颈与键槽结构，后端匹配飞轮安装的法兰盘与定位销孔，所有轴向定位尺寸、轴颈直径公差带均参考量产机型的配合要求设定，主轴颈的同轴度、曲柄销的平行度公差在建模时做了特征约束，可直接用于后续的运动仿真、有限元强度校核场景。平衡块的外形轮廓按照实际离心力平衡计算结果绘制，完全覆盖曲柄旋转过程中的不平衡量补偿需求，不需要额外做配重调整即可满足整机运转的振动限值要求。

　　从结构设计思路来看，该曲轴采用全支撑结构布局，每个曲柄销两侧均设置主轴颈支撑，相比非全支撑结构拥有更高的弯曲刚度，可承受高转速下的爆发压力冲击，适合高功率密度的增压机型适配。油道的走向采用斜向钻孔的真实工艺结构，没有做理想化的直角连通设计，还原了实际加工中深孔钻的作业路径，数模的所有特征均具备可制造性，不存在无法落地加工的理想化结构，可直接作为工艺编制、夹具设计的参考依据，也可用于教学场景下曲柄连杆机构的运动原理演示，帮助从业者直观理解曲轴的动力传递逻辑与结构设计要点。
