汽车盘式制动卡钳左侧结构三维数模

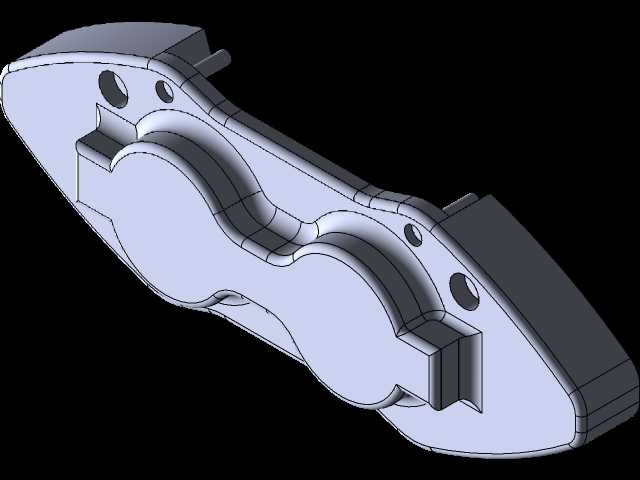

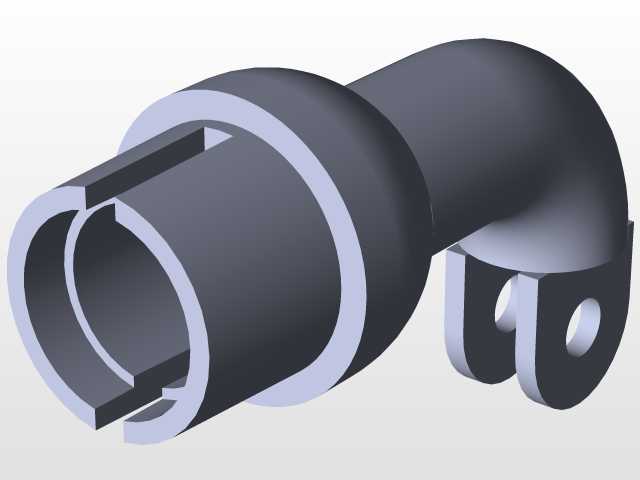

　　这款左侧制动卡钳结构，主要面向乘用车盘式制动系统的配套设计场景，是行车制动回路里的核心执行部件，安装在转向节的对应安装位上，工作时依托液压推力推动内侧摩擦片贴合制动盘，同时通过卡钳壳体的滑动结构带动外侧摩擦片同步夹紧制动盘，实现车轮转速的可控降低，保障车辆行驶过程中的减速、驻车制动需求。从结构设计逻辑来看，整个卡钳采用弯管式壳体集成安装耳的一体化构型，壳体主体的圆筒段用于容纳活塞与制动液腔，内壁做了适配活塞密封圈的环形槽结构，保证液压回路的密封性能，避免制动液渗漏导致的制动失效风险；端部的开口结构做了对称的缺口设计，用于避让摩擦片的限位凸台，同时为摩擦片的磨损位移预留足够的活动空间，避免制动过程中出现卡滞。

　　壳体延伸出的弯管段用于连通制动液管路，走向设计充分规避了转向过程中与悬架、轮辋的运动干涉，管路接口的位置设置在卡钳上部，可减少制动管路受泥水、碎石飞溅冲击的概率，提升管路使用寿命。尾部的双安装耳结构做了同轴的销孔设计，用于穿装导向销，实现卡钳本体相对于安装支架的轴向滑动，销孔的位置度公差控制在0.02mm以内，保证滑动过程的平顺性，避免制动偏磨、拖滞等常见故障。从安装边界来看，卡钳的圆筒段外径适配常规15-17寸轮辋的内部安装空间，安装耳的孔距匹配主流紧凑型乘用车的转向节安装孔位，整体外轮廓的最小转弯半径预留了足够的间隙，在车轮上下跳动、转向的全行程范围内，都不会与周边的减震器、下摆臂、轮辋内壁发生运动干涉。

　　设计过程中针对壳体的受力工况做了针对性的结构强化，在圆筒段与安装耳的连接位置做了圆弧过渡处理，避免应力集中导致的壳体开裂，同时在保证结构强度的前提下对非受力区域做了壁厚优化，尽可能降低卡钳的整体重量，减少簧下质量，提升车辆的操控响应性能。卡钳的摩擦片安装位预留了标准的摩擦片厚度空间，可适配不同摩擦系数的摩擦片选型，满足不同车型的制动效能需求，滑动销孔的位置设计充分考虑了维护便利性，更换摩擦片时无需整体拆卸卡钳壳体，仅需拆下导向销即可完成摩擦片的更换作业，降低后期维护的工时成本。
