汽车前轮转向传动机构三维结构

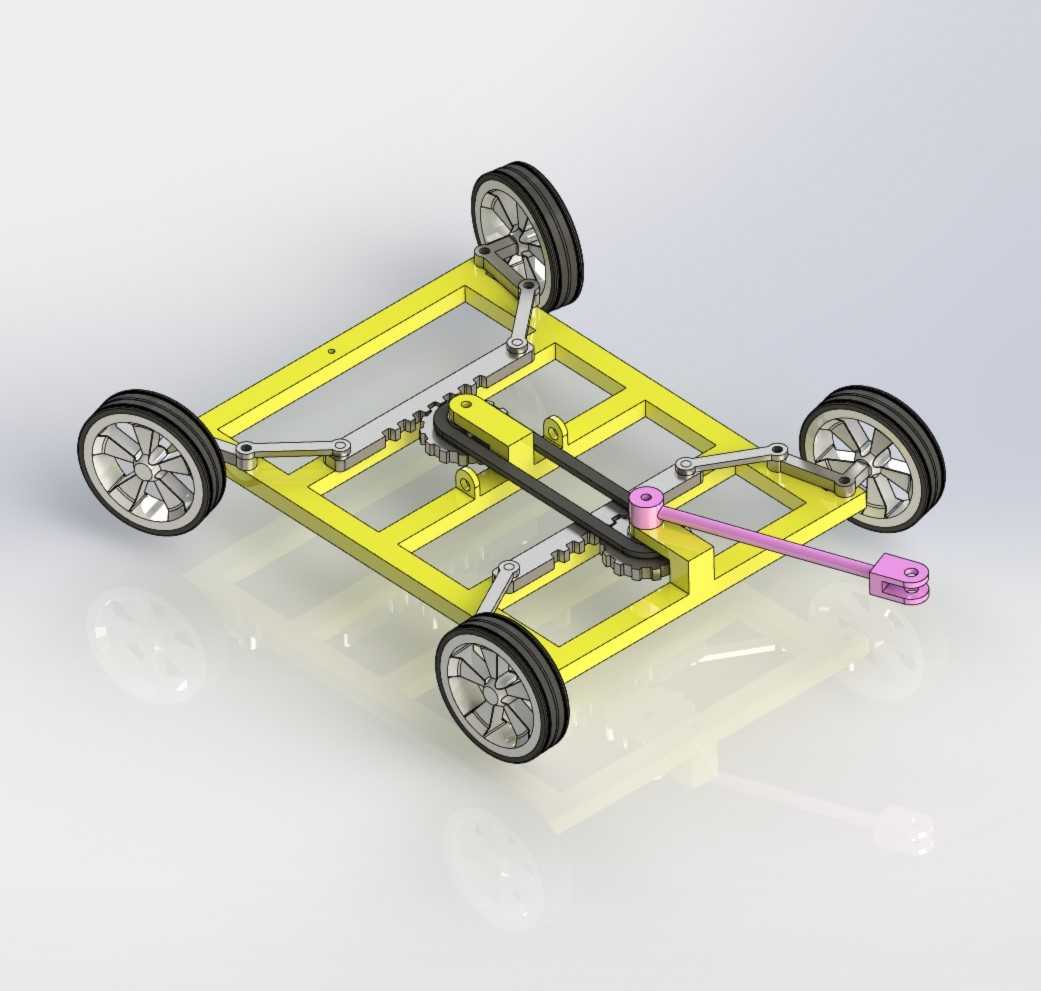

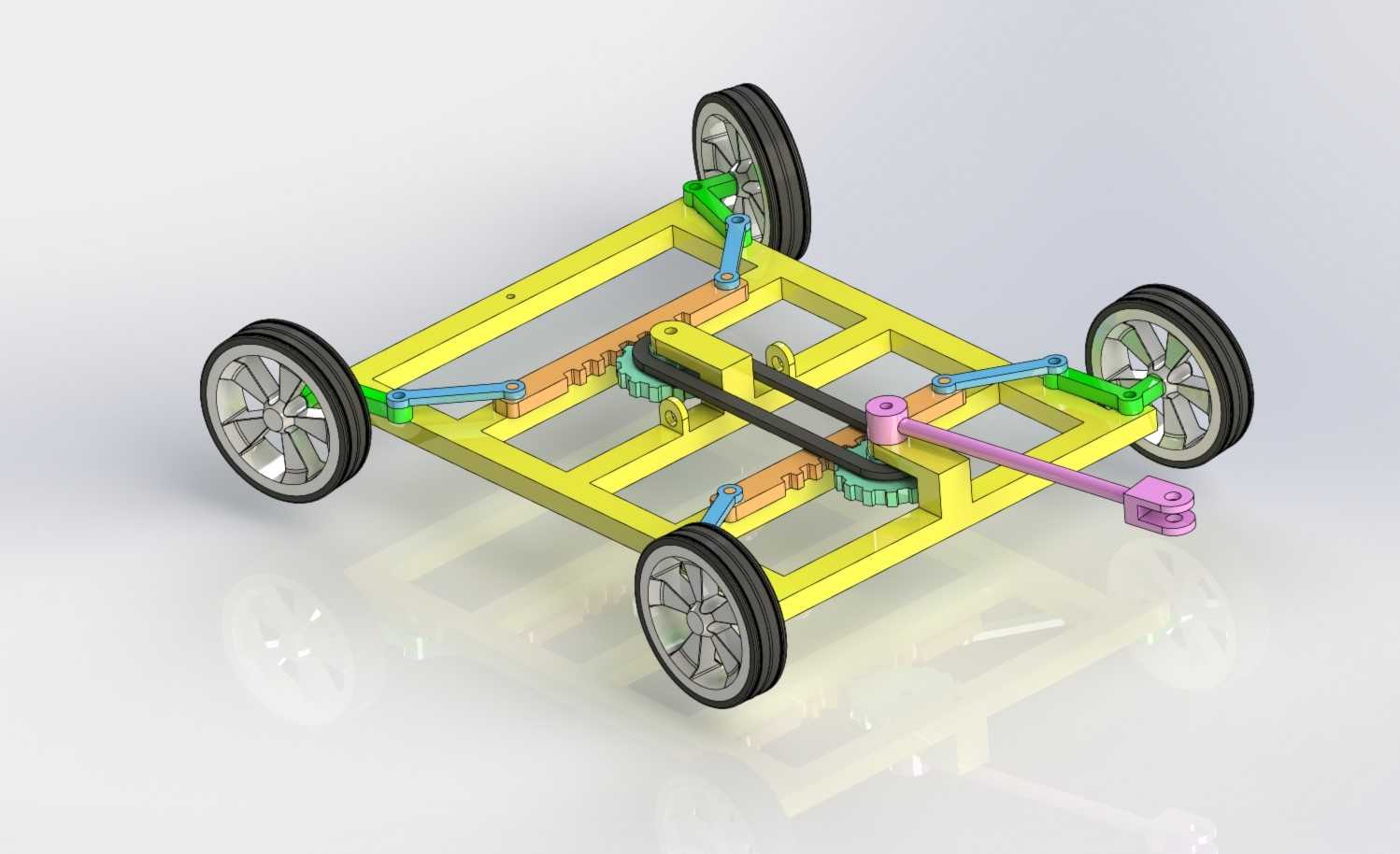

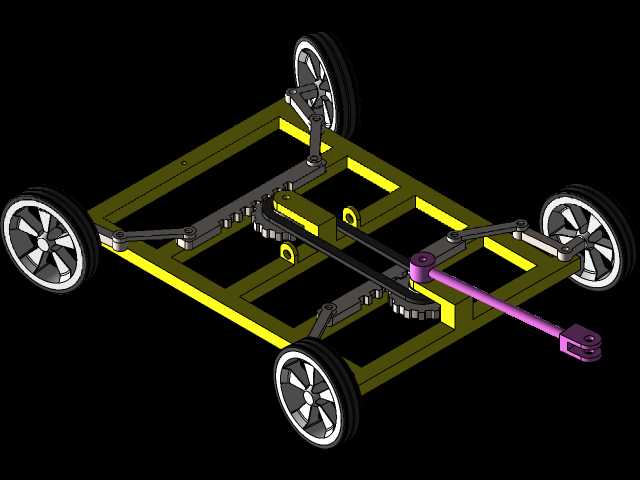

　　这套转向机构模型完整还原了乘用车辆前轮转向系统的核心传动逻辑，可直接用于小型电动代步车、低速作业车辆的底盘转向系统方案验证，也能作为高校机械原理课程中连杆传动、齿轮啮合传动的具象教学演示载体。从结构布局来看，模型采用框型承载式车架作为安装基体，四个车轮分别通过独立的转向节支架与车架铰接，左右前轮的转向节通过横置拉杆实现动作联动，中间传动段采用齿轮副配合转向摇臂的结构，将转向输入端的旋转动作转化为横拉杆的横向推拉位移，最终带动两侧前轮同步偏转，整套传动链路的运动间隙控制在合理区间，能避免转向过程中出现轮速差带来的轮胎偏磨问题。在安装边界设计上，车架预留的转向节安装孔位同轴度公差符合常规小型车辆底盘的装配要求，车轮轮距、

　　转向摇臂的摆动行程都经过运动仿真验证，转向输入端预留的连接接口可适配不同规格的转向柱、转向舵机安装需求，无需额外改动基体结构就能完成动力源对接。从功能特性层面，这套结构采用的是阿克曼转向几何设计思路，转向过程中内侧车轮的偏转角度大于外侧车轮，能保证车辆转向时所有车轮都围绕同一个瞬时转向中心做纯滚动，大幅降低转向阻力与轮胎磨损，传动链路中的齿轮副采用直齿圆柱齿轮啮合，传动效率高、反向间隙小，能精准传递转向动作，不会出现转向虚位过大的问题。模型中的所有铰接位置都预留了销轴安装空间，实际生产时可加装铜套或者滚动轴承来降低铰接处的摩擦损耗，延长机构使用寿命，车架的框型结构既保证了整体承载刚度，也给后续加装制动管路、

　　动力线束留出了充足的排布空间，不会出现结构干涉问题。在实际应用场景中，这套转向结构可直接适配总质量不超过1吨的低速四轮车辆，包括厂区内的物料转运车、景区观光代步车、小型电动环卫作业车等，也可经过尺寸缩放后用于无人巡检车、AGV移动底盘的转向系统开发，结构中所有连杆的长度参数、齿轮的模数齿数都可根据实际车型的轮距、轴距参数做对应调整，不需要改动整体传动逻辑就能适配不同的底盘尺寸需求。
