四旋翼无人机机架动力组件结构

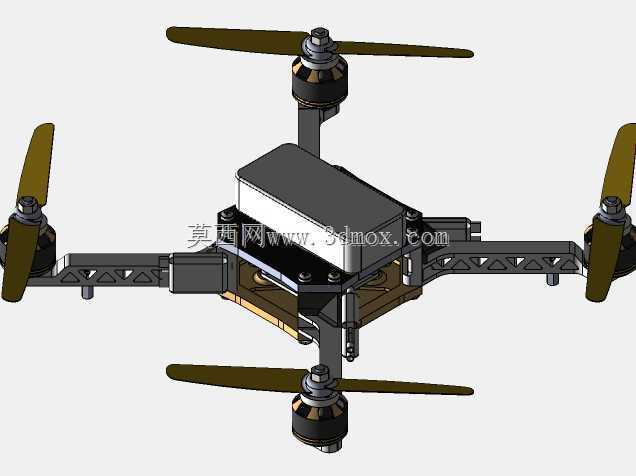

　　这套四旋翼飞行组件围绕小型多旋翼无人机的机架、动力、电控承载和桨叶布置进行完整结构表达，适合用于低空巡检、教学实验、航拍载荷验证以及小型飞行器方案评审。整机采用十字形四轴布局，四个旋翼分别布置在机臂末端，相邻旋翼通过相反转向抵消反扭，中心区域集中放置飞控、电池、电调和任务载荷，使质量尽可能靠近几何中心，降低转动惯量对姿态响应的影响。

　　从实际使用场景看，这类结构常见于室内外小型无人机开发、航模装配训练、视觉检测平台和轻型传感器搭载验证。机架不是单纯追求外观，而是要在有限起飞重量下兼顾刚度、维修性和振动控制。机臂采用镂空桁架式轮廓，在保留上下承力面和侧向连接边界的同时去除低应力区域材料，能够减轻臂端质量；臂端电机座通过螺钉与机臂锁紧，电机轴线与机架平面保持垂直，为螺旋桨提供稳定的推力输出。

　　动力部分由无刷电机、桨夹和两叶螺旋桨组成。桨叶具有明显翼型和扭转过渡，旋转时形成升力；电机外壳带有散热筋结构，有利于持续工作时热量散发。设计时需要关注电机安装孔距、桨叶旋转半径和相邻桨叶间隙，若机臂长度不足，桨盘平面可能发生干涉；若臂长过大，又会增加悬臂弯矩和整机惯量。模型中四组动力单元对称布置，便于在结构校核时按相同载荷条件进行对比，也方便后续根据推力需求更换不同轴距或桨叶规格。

　　中心机架采用分层承载思路：上部设置矩形设备盒，可容纳飞控板、接收机或导航模块；下部通过立柱和板件形成电池及载荷安装空间。上下层之间保留立柱间距，既给线缆走线和插接件留出位置，也能减少设备堆叠造成的维护困难。机架板件边缘布置连接孔，机臂与中心体通过紧固件形成可拆卸结构，运输或维修时可单独更换受损机臂，不必整体报废。

　　外形边界方面，评估重点包括轴距、桨尖扫掠圆、机身高度、起落间隙和电池仓尺寸。轴距决定机臂悬臂长度与桨盘分布，桨尖扫掠圆决定安全防护范围；机身高度需要保证螺旋桨下方有足够离地间隙，避免起飞、降落或带姿态角飞行时桨叶触地。下部载荷区还要考虑电池厚度、扎带固定位置以及重心偏移，电池安装面越靠近旋翼平面，姿态变化时重力力矩越容易控制。

　　结构建模时，机臂镂空不能只按视觉开孔处理，需要沿弯矩传递路径保留连续材料，尤其要加强电机座根部、中心体连接处和螺钉孔周边。电机座承受推力、陀螺力矩和降落冲击，孔位周围应避免尖锐缺口；中心板则承担机臂拉压、电池重量和设备振动，多层板之间的立柱需要形成稳定框架。线缆从臂端电机进入中心体时，可沿机臂内侧或预留线槽布置，防止卷入桨叶。

　　该组件还体现了多旋翼设备的模块化设计思路：动力单元、机臂、中心板、设备盒和下部载荷区边界清楚，便于在三维环境中检查装配关系。工程师可在此基础上补充飞控安装方向、减震垫、电池锁扣、GPS支架或防护圈，并通过干涉检查确认桨叶旋转范围、紧固件工具空间和维护拆卸路径。整体结构强调轻量、对称、可制造和易维护，能够为小型无人机从方案建模到样机装配提供直接参考。
